6. Mit dem Werkzeug (A) die Halterung (B) nach hinten
drücken, bis die Bohrung (C) deckungsgleich mit
Bohrung (D) ist. Durch das Schwenken der Halterung (B) auf
dem unteren Stift (E) rückt die Haspel nach hinten.
7. Wenn die Bohrungen übereinander stehen, mit dem
Sicherungsstift (A), der Unterlegscheibe und dem
Sicherungsring (B) den Zylinder in der Stellung „Hinten"
sichern.
Vorgehensweise zum Umsetzen des Haspel-Horizontalzylinders außen rechts:
1. Den Sicherungsring (A), den Sicherungsstift (B) und die
Unterlegscheibe entfernen, die den rechten Haspel-
Horizontalzylinder in der Stellung „Vorne" sichern.
215543
BETRIEB

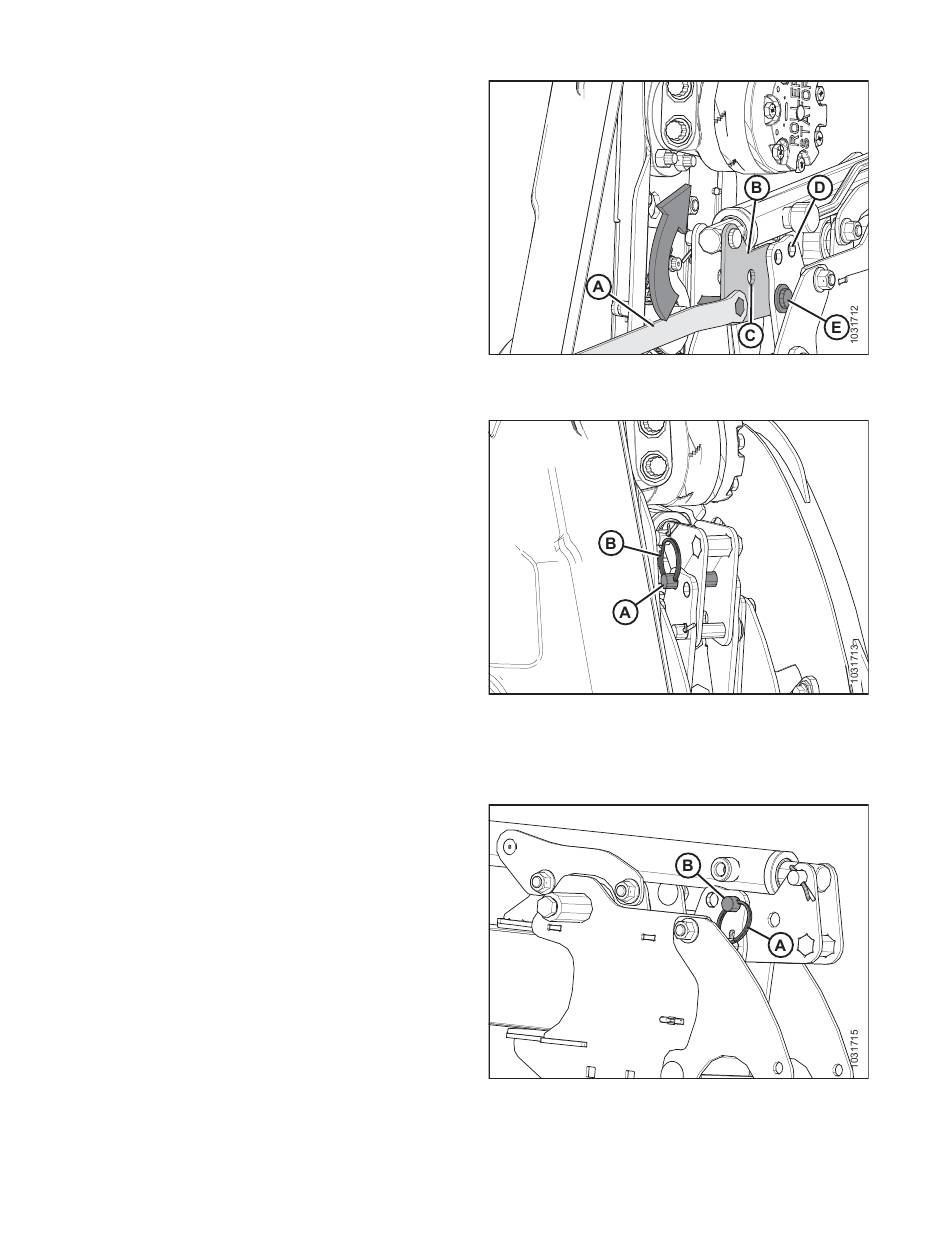

Abbildung 3.136: Mittlerer Haspel-Horizontalzylinder
– Stellung „Vorne"
Abbildung 3.137: Mittlerer Haspel-Horizontalzylinder
– Stellung „Hinten"
Abbildung 3.138: Haspel-Horizontalzylinder rechts –
Stellung „Vorne"
