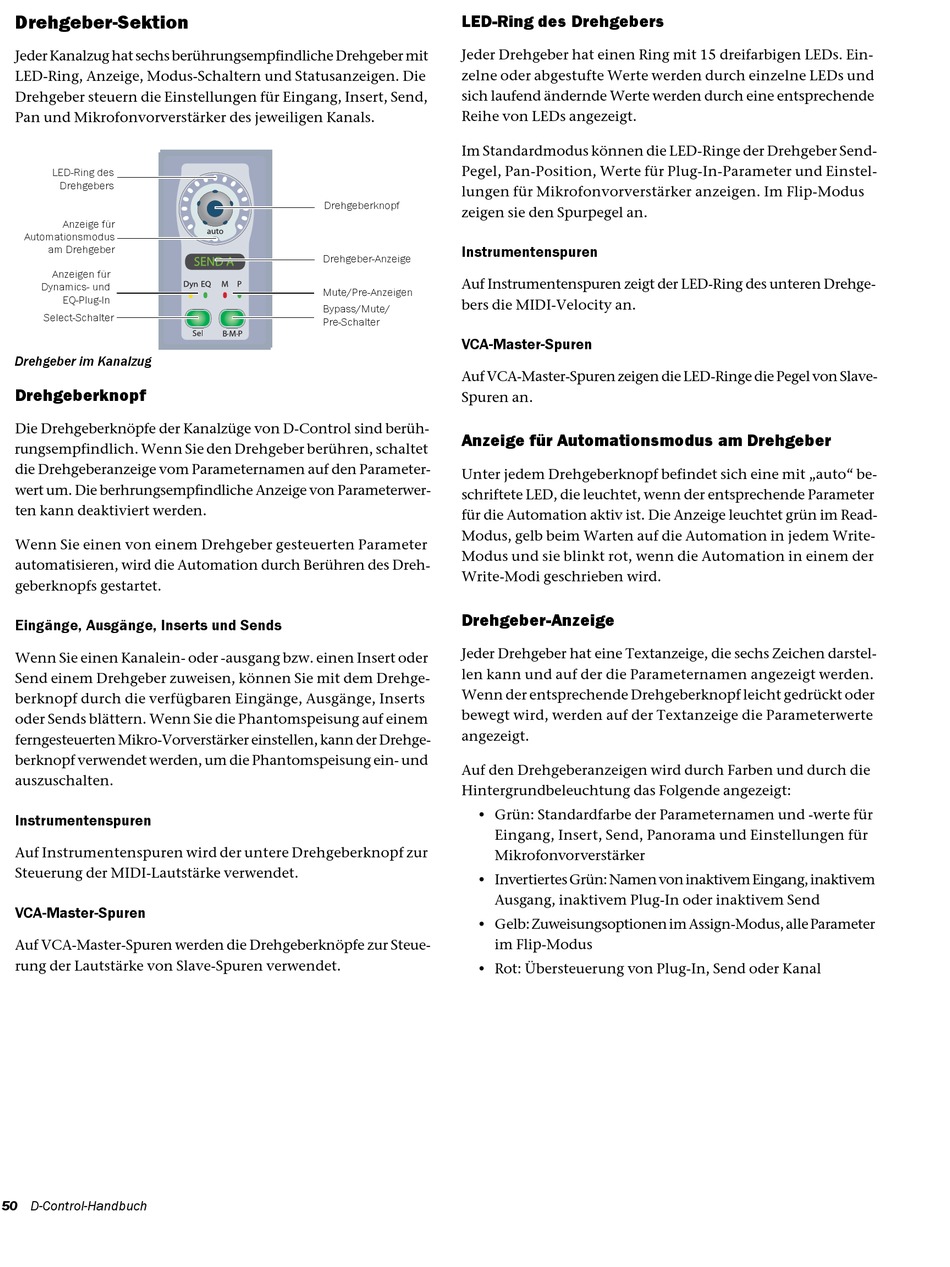

Drehgeber-Sektion
Jeder Kanalzug hat sechs berührungsempfindliche Drehgeber mit
LED-Ring, Anzeige, Modus-Schaltern und Statusanzeigen. Die
Drehgeber steuern die Einstellungen für Eingang, Insert, Send,
Pan und Mikrofonvorverstärker des jeweiligen Kanals.
LED-Ring des
Drehgebers
Anzeige für
Automationsmodus
am Drehgeber
Anzeigen für
Dynamics- und
EQ-Plug-In
Select-Schalter
Drehgeber im Kanalzug
Drehgeberknopf
Die Drehgeberknöpfe der Kanalzüge von D-Control sind berüh-
rungsempfindlich. Wenn Sie den Drehgeber berühren, schaltet
die Drehgeberanzeige vom Parameternamen auf den Parameter-
wert um. Die berhrungsempfindliche Anzeige von Parameterwer-
ten kann deaktiviert werden.
Wenn Sie einen von einem Drehgeber gesteuerten Parameter
automatisieren, wird die Automation durch Berühren des Dreh-
geberknopfs gestartet.
Eingänge, Ausgänge, Inserts und Sends
Wenn Sie einen Kanalein- oder -ausgang bzw. einen Insert oder
Send einem Drehgeber zuweisen, können Sie mit dem Drehge-
berknopf durch die verfügbaren Eingänge, Ausgänge, Inserts
oder Sends blättern. Wenn Sie die Phantomspeisung auf einem
ferngesteuerten Mikro-Vorverstärker einstellen, kann der Drehge-
berknopf verwendet werden, um die Phantomspeisung ein- und
auszuschalten.
Instrumentenspuren
Auf Instrumentenspuren wird der untere Drehgeberknopf zur
Steuerung der MIDI-Lautstärke verwendet.
VCA-Master-Spuren
Auf VCA-Master-Spuren werden die Drehgeberknöpfe zur Steue-
rung der Lautstärke von Slave-Spuren verwendet.
50
D-Control-Handbuch
LED-Ring des Drehgebers
Jeder Drehgeber hat einen Ring mit 15 dreifarbigen LEDs. Ein-
zelne oder abgestufte Werte werden durch einzelne LEDs und
sich laufend ändernde Werte werden durch eine entsprechende
Reihe von LEDs angezeigt.
Im Standardmodus können die LED-Ringe der Drehgeber Send-
Pegel, Pan-Position, Werte für Plug-In-Parameter und Einstel-
lungen für Mikrofonvorverstärker anzeigen. Im Flip-Modus
Drehgeberknopf
zeigen sie den Spurpegel an.
Instrumentenspuren
Drehgeber-Anzeige
Auf Instrumentenspuren zeigt der LED-Ring des unteren Drehge-
Mute/Pre-Anzeigen
bers die MIDI-Velocity an.
Bypass/Mute/
Pre-Schalter
VCA-Master-Spuren
Auf VCA-Master-Spuren zeigen die LED-Ringe die Pegel von Slave-
Spuren an.
Anzeige für Automationsmodus am Drehgeber
Unter jedem Drehgeberknopf befindet sich eine mit „auto" be-
schriftete LED, die leuchtet, wenn der entsprechende Parameter
für die Automation aktiv ist. Die Anzeige leuchtet grün im Read-
Modus, gelb beim Warten auf die Automation in jedem Write-
Modus und sie blinkt rot, wenn die Automation in einem der
Write-Modi geschrieben wird.
Drehgeber-Anzeige
Jeder Drehgeber hat eine Textanzeige, die sechs Zeichen darstel-
len kann und auf der die Parameternamen angezeigt werden.
Wenn der entsprechende Drehgeberknopf leicht gedrückt oder
bewegt wird, werden auf der Textanzeige die Parameterwerte
angezeigt.
Auf den Drehgeberanzeigen wird durch Farben und durch die
Hintergrundbeleuchtung das Folgende angezeigt:
• Grün: Standardfarbe der Parameternamen und -werte für
Eingang, Insert, Send, Panorama und Einstellungen für
Mikrofonvorverstärker
• Invertiertes Grün: Namen von inaktivem Eingang, inaktivem
Ausgang, inaktivem Plug-In oder inaktivem Send
• Gelb: Zuweisungsoptionen im Assign-Modus, alle Parameter
im Flip-Modus
• Rot: Übersteuerung von Plug-In, Send oder Kanal
