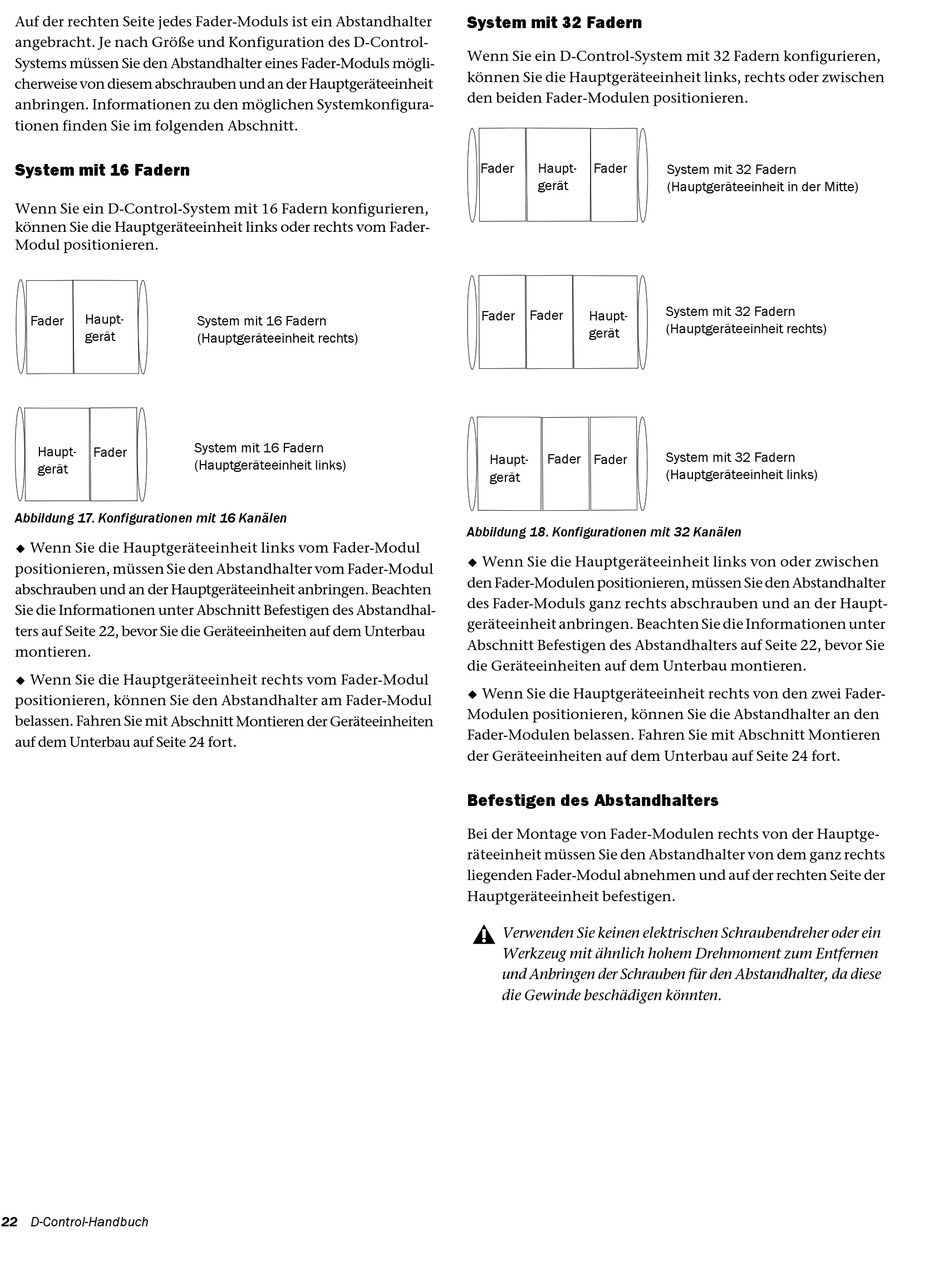

System Mit 32 Fadern; System Mit 16 Fadern - Avid D-Control Handbuch

Auf der rechten Seite jedes Fader-Moduls ist ein Abstandhalter
angebracht. Je nach Größe und Konfiguration des D-Control-
Systems müssen Sie den Abstandhalter eines Fader-Moduls mögli-
cherweise von diesem abschrauben und an der Hauptgeräteeinheit
anbringen. Informationen zu den möglichen Systemkonfigura-
tionen finden Sie im folgenden Abschnitt.

System mit 16 Fadern

Wenn Sie ein D-Control-System mit 16 Fadern konfigurieren,
können Sie die Hauptgeräteeinheit links oder rechts vom Fader-
Modul positionieren.
Haupt-
Fader
gerät
Haupt-
Fader
gerät
Abbildung 17. Konfigurationen mit 16 Kanälen
Wenn Sie die Hauptgeräteeinheit links vom Fader-Modul

positionieren, müssen Sie den Abstandhalter vom Fader-Modul
abschrauben und an der Hauptgeräteeinheit anbringen. Beachten
Sie die Informationen unter Abschnitt Befestigen des Abstandhal-
ters auf Seite 22, bevor Sie die Geräteeinheiten auf dem Unterbau
montieren.
Wenn Sie die Hauptgeräteeinheit rechts vom Fader-Modul

positionieren, können Sie den Abstandhalter am Fader-Modul
belassen. Fahren Sie mit Abschnitt Montieren der Geräteeinheiten
auf dem Unterbau auf Seite 24 fort.
22 D-Control-Handbuch
System mit 16 Fadern
(Hauptgeräteeinheit rechts)
System mit 16 Fadern
(Hauptgeräteeinheit links)

System mit 32 Fadern

Wenn Sie ein D-Control-System mit 32 Fadern konfigurieren,
können Sie die Hauptgeräteeinheit links, rechts oder zwischen
den beiden Fader-Modulen positionieren.
Fader Haupt- Fader
gerät
Fader
Fader Haupt-
gerät
Fader Fader
Haupt-
gerät
Abbildung 18. Konfigurationen mit 32 Kanälen
Wenn Sie die Hauptgeräteeinheit links von oder zwischen

den Fader-Modulen positionieren, müssen Sie den Abstandhalter
des Fader-Moduls ganz rechts abschrauben und an der Haupt-
geräteeinheit anbringen. Beachten Sie die Informationen unter
Abschnitt Befestigen des Abstandhalters auf Seite 22, bevor Sie
die Geräteeinheiten auf dem Unterbau montieren.
Wenn Sie die Hauptgeräteeinheit rechts von den zwei Fader-

Modulen positionieren, können Sie die Abstandhalter an den
Fader-Modulen belassen. Fahren Sie mit Abschnitt Montieren
der Geräteeinheiten auf dem Unterbau auf Seite 24 fort.
Befestigen des Abstandhalters
Bei der Montage von Fader-Modulen rechts von der Hauptge-
räteeinheit müssen Sie den Abstandhalter von dem ganz rechts
liegenden Fader-Modul abnehmen und auf der rechten Seite der
Hauptgeräteeinheit befestigen.
Verwenden Sie keinen elektrischen Schraubendreher oder ein
Werkzeug mit ähnlich hohem Drehmoment zum Entfernen
und Anbringen der Schrauben für den Abstandhalter, da diese
die Gewinde beschädigen könnten.
System mit 32 Fadern
(Hauptgeräteeinheit in der Mitte)
System mit 32 Fadern
(Hauptgeräteeinheit rechts)
System mit 32 Fadern
(Hauptgeräteeinheit links)
