7

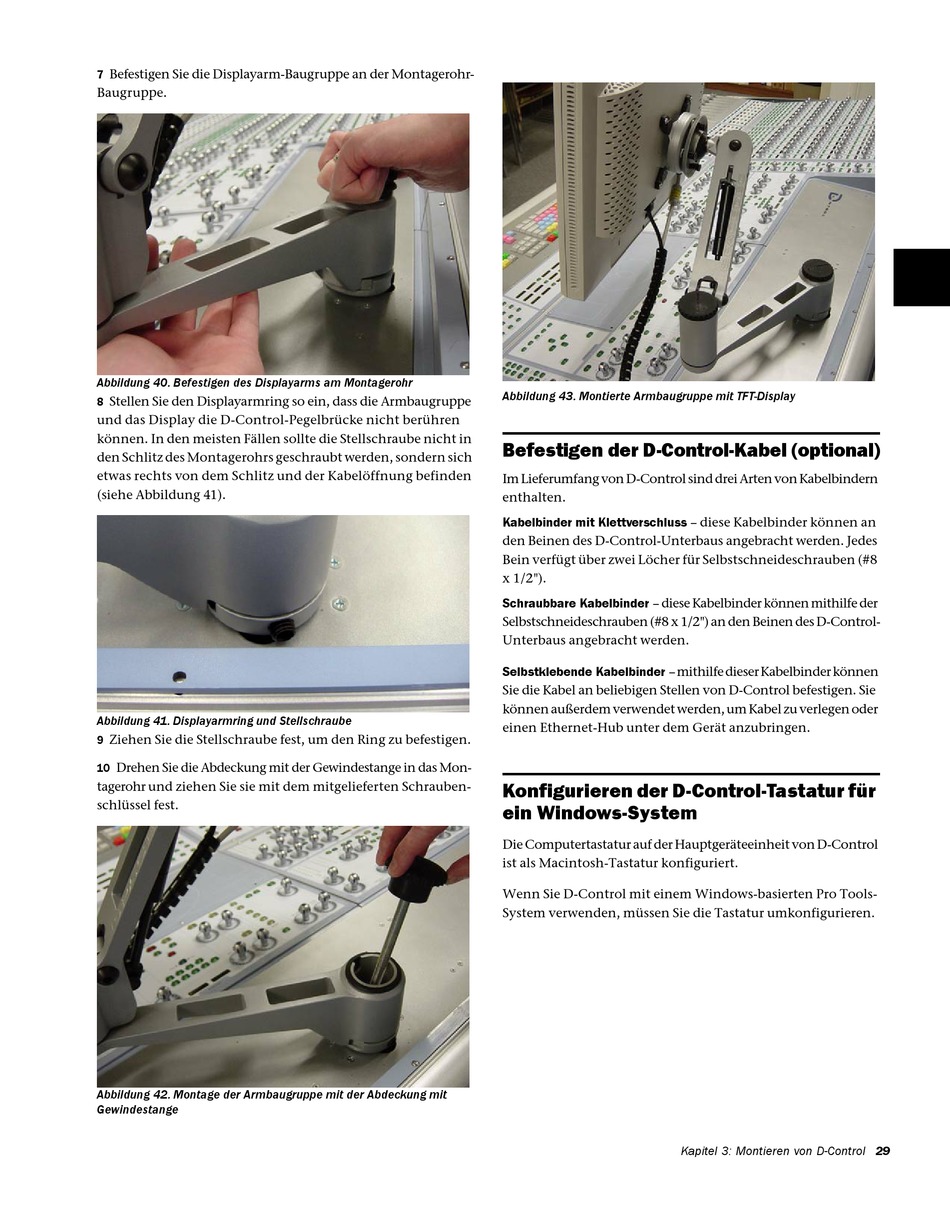

Befestigen Sie die Displayarm-Baugruppe an der Montagerohr-
Baugruppe.
Abbildung 40. Befestigen des Displayarms am Montagerohr
8
Stellen Sie den Displayarmring so ein, dass die Armbaugruppe
und das Display die D-Control-Pegelbrücke nicht berühren
können. In den meisten Fällen sollte die Stellschraube nicht in
den Schlitz des Montagerohrs geschraubt werden, sondern sich
etwas rechts von dem Schlitz und der Kabelöffnung befinden
(siehe Abbildung 41).
Abbildung 41. Displayarmring und Stellschraube
9
Ziehen Sie die Stellschraube fest, um den Ring zu befestigen.
10
Drehen Sie die Abdeckung mit der Gewindestange in das Mon-
tagerohr und ziehen Sie sie mit dem mitgelieferten Schrauben-
schlüssel fest.
Abbildung 42. Montage der Armbaugruppe mit der Abdeckung mit
Gewindestange
Abbildung 43. Montierte Armbaugruppe mit TFT-Display
Befestigen der D-Control-Kabel (optional)
Im Lieferumfang von D-Control sind drei Arten von Kabelbindern
enthalten.
Kabelbinder mit Klettverschluss – diese Kabelbinder können an
den Beinen des D-Control-Unterbaus angebracht werden. Jedes
Bein verfügt über zwei Löcher für Selbstschneideschrauben (#8
x 1/2").
Schraubbare Kabelbinder – diese Kabelbinder können mithilfe der
Selbstschneideschrauben (#8 x 1/2") an den Beinen des D-Control-
Unterbaus angebracht werden.
Selbstklebende Kabelbinder – mithilfe dieser Kabelbinder können
Sie die Kabel an beliebigen Stellen von D-Control befestigen. Sie
können außerdem verwendet werden, um Kabel zu verlegen oder
einen Ethernet-Hub unter dem Gerät anzubringen.
Konfigurieren der D-Control-Tastatur für
ein Windows-System
Die Computertastatur auf der Hauptgeräteeinheit von D-Control
ist als Macintosh-Tastatur konfiguriert.
Wenn Sie D-Control mit einem Windows-basierten Pro Tools-
System verwenden, müssen Sie die Tastatur umkonfigurieren.
Kapitel 3: Montieren von D-Control 29
