XMON-Interface von D-Control
Das Abhören in D-Control basiert auf dem analogen XMON-Interface, das von der Monitor-Sektion von D-Control ferngesteuert
wird.

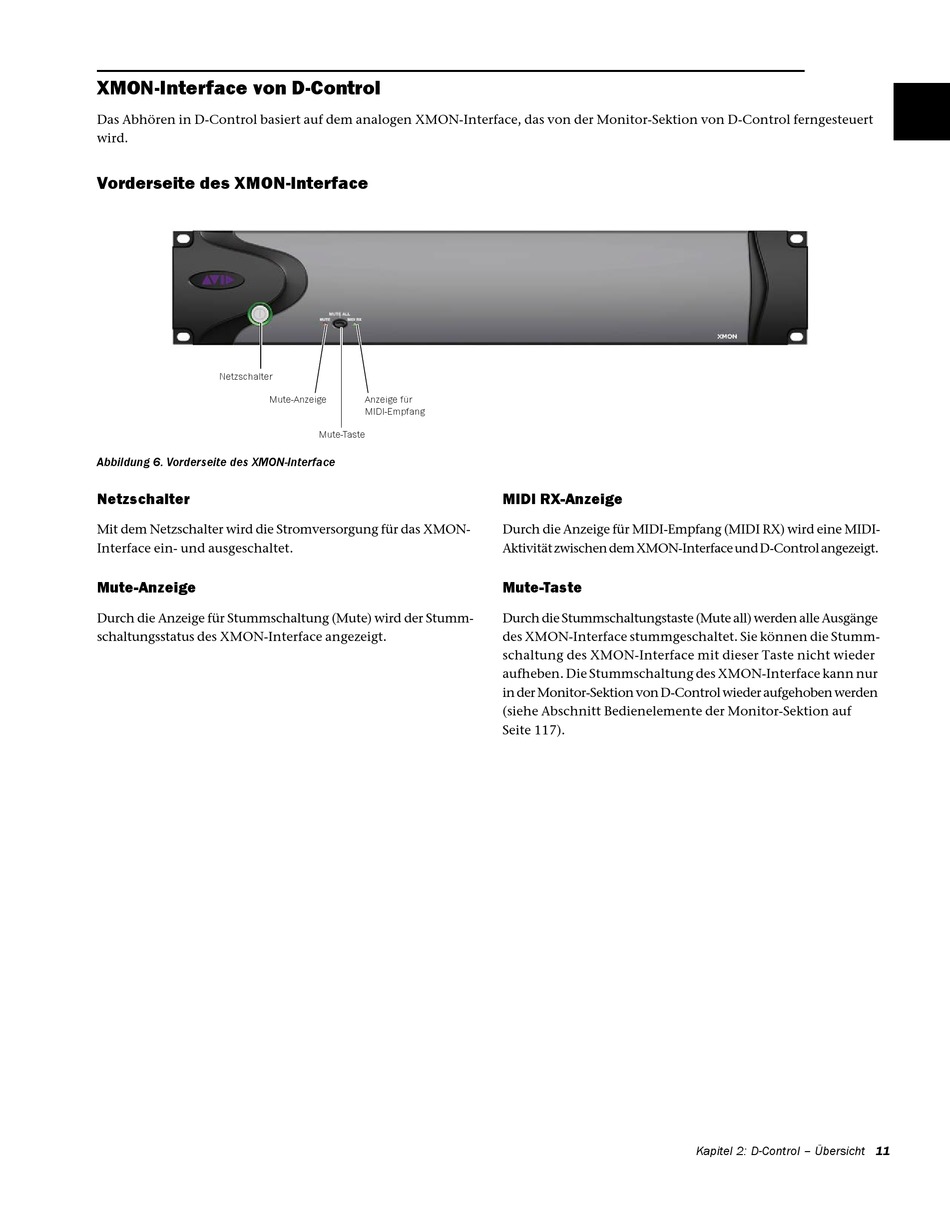

Vorderseite des XMON-Interface
Netzschalter
Mute-Anzeige
Abbildung 6. Vorderseite des XMON-Interface
Netzschalter
Mit dem Netzschalter wird die Stromversorgung für das XMON-
Interface ein- und ausgeschaltet.
Mute-Anzeige
Durch die Anzeige für Stummschaltung (Mute) wird der Stumm-
schaltungsstatus des XMON-Interface angezeigt.
Anzeige für
MIDI-Empfang
Mute-Taste
MIDI RX-Anzeige
Durch die Anzeige für MIDI-Empfang (MIDI RX) wird eine MIDI-
Aktivität zwischen dem XMON-Interface und D-Control angezeigt.
Mute-Taste
Durch die Stummschaltungstaste (Mute all) werden alle Ausgänge
des XMON-Interface stummgeschaltet. Sie können die Stumm-
schaltung des XMON-Interface mit dieser Taste nicht wieder
aufheben. Die Stummschaltung des XMON-Interface kann nur
in der Monitor-Sektion von D-Control wieder aufgehoben werden
(siehe Abschnitt Bedienelemente der Monitor-Sektion auf
Seite 117).
Kapitel 2: D-Control – Übersicht 11
