XMON-Schaltbild (Beispiel)

Das folgende Diagramm zeigt Basis-XMON-Anschlüsse für ein Pro Tools|HD-System mit einem HD I/O mit 16 analogen
Ausgängen.
HD I/O
Analoge Ausgänge 1–8
Cue-Eingänge
XMON
Cue-Ausgänge
Zu Cue-System-
Verstärkern
1–2: Studio
3–4: Cue 1
5–6: Cue 2
7–8: Cue 3

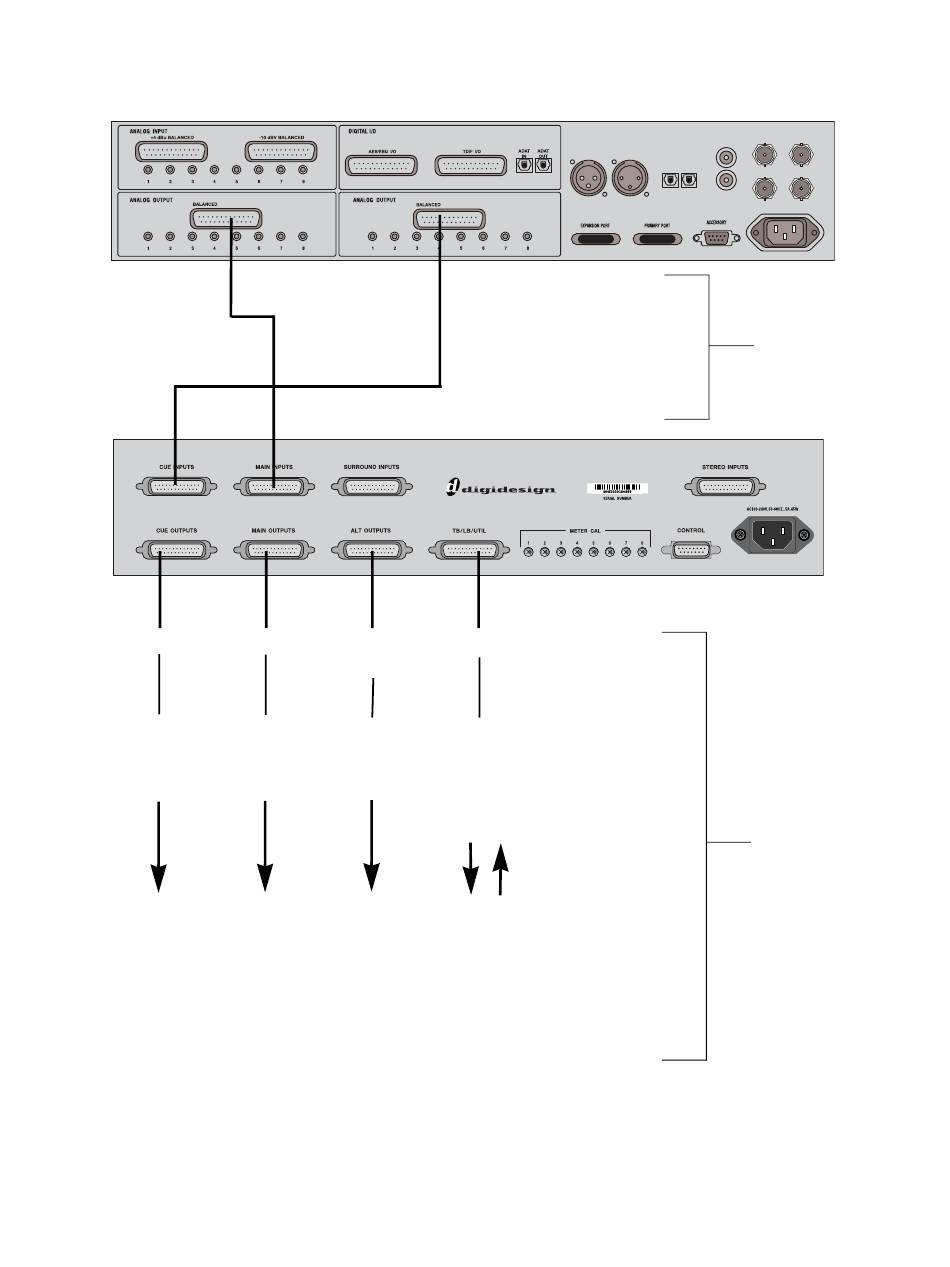

Abbildung 52. Schaltbild für HD I/O und XMON
38 D-Control-Handbuch
Haupteingänge
Hauptausgänge Alternative
Ausgänge
Zu Alternativ-
Zu Haupt-
Lautsprechern
Lautsprechern
1 = L
1 = L
2 = Lc
2 = Lc
3 = C
3 = C
4 = Rc
4 = Rc
5 = R
5 = R
6 = Ls
6 = Ls
7 = Rs 7 = Rs
8 = LFE
8 = LFE
Analoge Ausgänge
9–16
Talkback/Listenback
Zu diversen
Eingängen
und
Ausgängen
1 = Ext. Talkback-Mikro-Eingang
2 = Abhörmikro-1-Eingang
3 = Abhörmikro-2-Eingang
4 = AFL-Eingang 1
5 = AFL-Eingang 2
6 = Mini-Lautsprecher-Ausgang 1 (L)
7 = Mini-Lautsprecher-Ausgang 2 (R)
8 = Talkback/Slate (Ausgang)
Anschlüsse
DB-25 auf DB-25
Snakes DB-25
auf XLR
