Montieren der Kunststoffseitenblenden

Nun da die D-Control-Geräteeinheiten positioniert und an den
Halteschienen befestigt sind, können Sie die Seitenblenden aus
Kunststoff montieren.
Verwenden Sie keinen elektrischen Schraubendreher oder ein
Werkzeug mit ähnlich hohem Drehmoment zum Anbringen
der Seitenblenden, da diese hierdurch verzogen oder beschädigt
werden könnten.
So montieren Sie die Kunststoffseitenblenden:
1
Auf jeder Seite des Systems befinden sich nahe der Vorderseite
jedes Geräts zwei übereinander liegende Maschinenschrauben
(#6-32). Entfernen Sie auf jeder Seite der Geräteeinheit die untere
der beiden Schrauben.

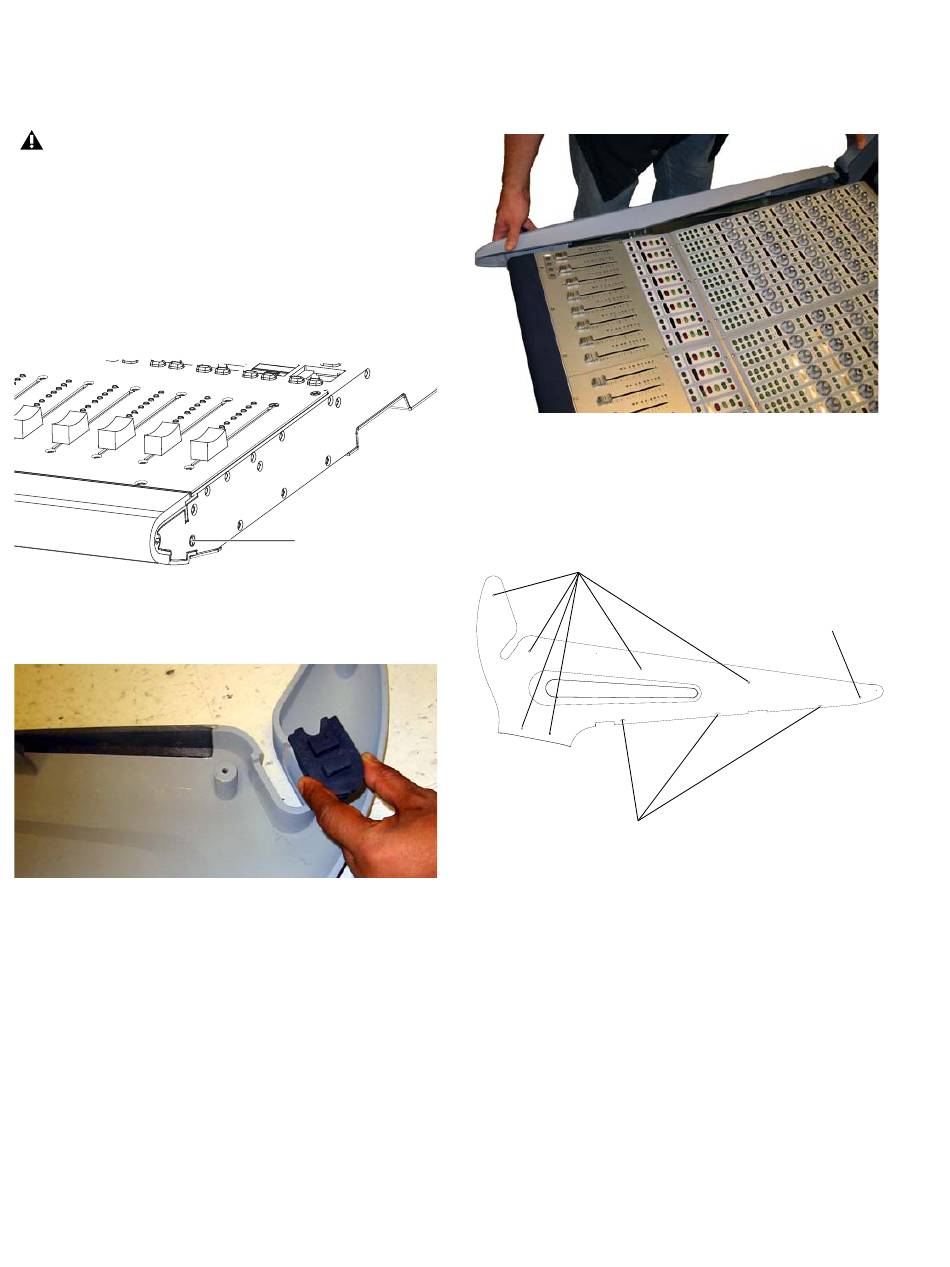

Abbildung 29. Entfernen der Maschinenschraube von einer Geräteeinheit
2
Befestigen Sie die beiden blauen Gummiblenden an der Innen-
seite der Kunststoffseitenblenden.
Abbildung 30. Befestigen einer Gummiblende in einer Kunststoffblende
26 D-Control-Handbuch
3
Positionieren Sie die Seitenblenden über den Seiten und haken
Sie zunächst den vorderen Teil der Seitenblenden um den vorderen
Teil des Beines. Schieben Sie das Seitenteil nun nach hinten in
seine Position. Die Löcher auf den Seitenblenden sollten mit den
Löchern auf dem Unterbau übereinstimmen.
Abbildung 31. Befestigen eines Kunststoffseitenteils am Unterbau
4
Befestigen Sie die beiden Seitenteile mit den in Abbildung 32
dargestellten Schrauben. Ziehen Sie die Schrauben zunächst nicht
fest. Nachdem Sie alle Schrauben angebracht haben, können
Sie diese festziehen.
Zu entfernende
Schraube
Innensechskantschrauben (#10-32 x 1", Zylinderkopf) (x6)
Abbildung 32. Montieren der Kunststoffseitenblenden
Kreuzschlitzschraube (#6-32 x 7/16",
Maschinenschraube mit Flachkopf)
Kreuzschlitzschrauben (#10 x 3/4", Flachkopf) (x3)
