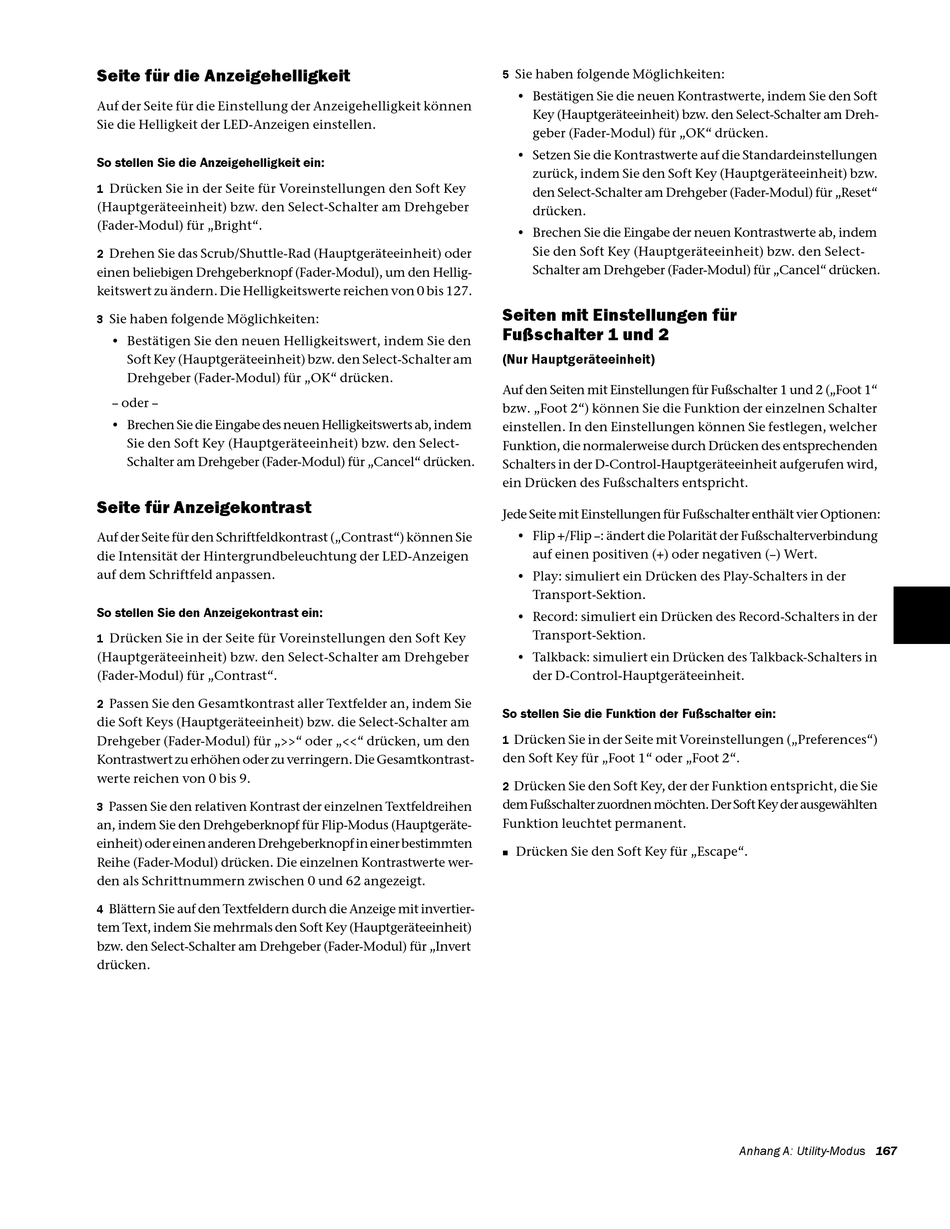

Seite für die Anzeigehelligkeit
Auf der Seite für die Einstellung der Anzeigehelligkeit können
Sie die Helligkeit der LED-Anzeigen einstellen.
So stellen Sie die Anzeigehelligkeit ein:
1
Drücken Sie in der Seite für Voreinstellungen den Soft Key
(Hauptgeräteeinheit) bzw. den Select-Schalter am Drehgeber
(Fader-Modul) für „Bright".
2
Drehen Sie das Scrub/Shuttle-Rad (Hauptgeräteeinheit) oder
einen beliebigen Drehgeberknopf (Fader-Modul), um den Hellig-
keitswert zu ändern. Die Helligkeitswerte reichen von 0 bis 127.
3
Sie haben folgende Möglichkeiten:
• Bestätigen Sie den neuen Helligkeitswert, indem Sie den
Soft Key (Hauptgeräteeinheit) bzw. den Select-Schalter am
Drehgeber (Fader-Modul) für „OK" drücken.
– oder –
• Brechen Sie die Eingabe des neuen Helligkeitswerts ab, indem
Sie den Soft Key (Hauptgeräteeinheit) bzw. den Select-
Schalter am Drehgeber (Fader-Modul) für „Cancel" drücken.
Seite für Anzeigekontrast
Auf der Seite für den Schriftfeldkontrast („Contrast") können Sie
die Intensität der Hintergrundbeleuchtung der LED-Anzeigen
auf dem Schriftfeld anpassen.
So stellen Sie den Anzeigekontrast ein:
1
Drücken Sie in der Seite für Voreinstellungen den Soft Key
(Hauptgeräteeinheit) bzw. den Select-Schalter am Drehgeber
(Fader-Modul) für „Contrast".
2
Passen Sie den Gesamtkontrast aller Textfelder an, indem Sie
die Soft Keys (Hauptgeräteeinheit) bzw. die Select-Schalter am
Drehgeber (Fader-Modul) für „>>" oder „<<" drücken, um den
Kontrastwert zu erhöhen oder zu verringern. Die Gesamtkontrast-
werte reichen von 0 bis 9.
3
Passen Sie den relativen Kontrast der einzelnen Textfeldreihen
an, indem Sie den Drehgeberknopf für Flip-Modus (Hauptgeräte-
einheit) oder einen anderen Drehgeberknopf in einer bestimmten
Reihe (Fader-Modul) drücken. Die einzelnen Kontrastwerte wer-
den als Schrittnummern zwischen 0 und 62 angezeigt.
4
Blättern Sie auf den Textfeldern durch die Anzeige mit invertier-
tem Text, indem Sie mehrmals den Soft Key (Hauptgeräteeinheit)
bzw. den Select-Schalter am Drehgeber (Fader-Modul) für „Invert
drücken.
5
Sie haben folgende Möglichkeiten:
• Bestätigen Sie die neuen Kontrastwerte, indem Sie den Soft
Key (Hauptgeräteeinheit) bzw. den Select-Schalter am Dreh-
geber (Fader-Modul) für „OK" drücken.
• Setzen Sie die Kontrastwerte auf die Standardeinstellungen
zurück, indem Sie den Soft Key (Hauptgeräteeinheit) bzw.
den Select-Schalter am Drehgeber (Fader-Modul) für „Reset"
drücken.
• Brechen Sie die Eingabe der neuen Kontrastwerte ab, indem
Sie den Soft Key (Hauptgeräteeinheit) bzw. den Select-
Schalter am Drehgeber (Fader-Modul) für „Cancel" drücken.
Seiten mit Einstellungen für
Fußschalter 1 und 2
(Nur Hauptgeräteeinheit)
Auf den Seiten mit Einstellungen für Fußschalter 1 und 2 („Foot 1"
bzw. „Foot 2") können Sie die Funktion der einzelnen Schalter
einstellen. In den Einstellungen können Sie festlegen, welcher
Funktion, die normalerweise durch Drücken des entsprechenden
Schalters in der D-Control-Hauptgeräteeinheit aufgerufen wird,
ein Drücken des Fußschalters entspricht.
Jede Seite mit Einstellungen für Fußschalter enthält vier Optionen:
• Flip +/Flip –: ändert die Polarität der Fußschalterverbindung
auf einen positiven (+) oder negativen (–) Wert.
• Play: simuliert ein Drücken des Play-Schalters in der
Transport-Sektion.
• Record: simuliert ein Drücken des Record-Schalters in der
Transport-Sektion.
• Talkback: simuliert ein Drücken des Talkback-Schalters in
der D-Control-Hauptgeräteeinheit.
So stellen Sie die Funktion der Fußschalter ein:
1
Drücken Sie in der Seite mit Voreinstellungen („Preferences")
den Soft Key für „Foot 1" oder „Foot 2".
2
Drücken Sie den Soft Key, der der Funktion entspricht, die Sie
dem Fußschalter zuordnen möchten. Der Soft Key der ausgewählten
Funktion leuchtet permanent.
Drücken Sie den Soft Key für „Escape".
Anhang A: Utility-Modus 167
