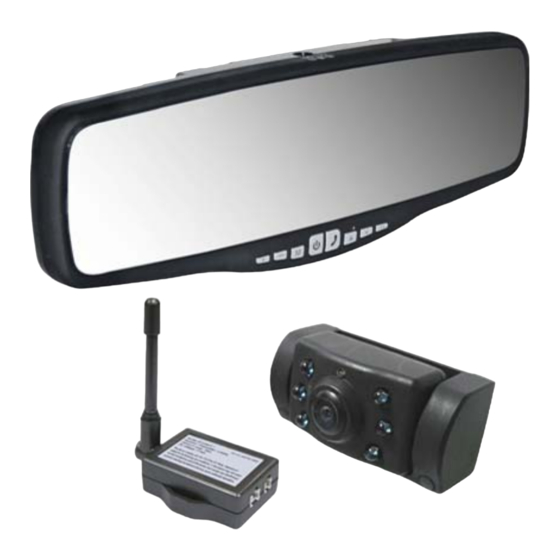

PROUSER APB120 Bedienungsanleitung
Kabelloses innenspiegel rückfahrkamera-system
& bluetooth 2.1 mit integriertem 3,5” monitor
Inhaltsverzeichnis
Verfügbare Sprachen
Verfügbare Sprachen
Quicklinks
WIRELESS REAR VIEW CAMERA SYSTEM
WITH MIRROR DISPLAY & BLUETOOTH
2.1 HAND FREE SYSTEM
KABELLOSES INNENSPIEGEL RÜCKFAHR-
KAMERA-SYSTEM & BLUETOOTH 2.1
CAMERA DE RECUL SANS FILS & KIT
MAIN-LIBRE BLUETOOTH 2.1
DRAADLOOS CAMERASYSTEEM
& BLUETOOTH 2.1
With built-in 3,5 inch monitor
mit integriertem 3,5" Monitor
Avec écran 3,5 pouces intégré
met 3,5 inch monitor
APB120
1
Inhaltsverzeichnis
Verwandte Anleitungen für PROUSER APB120
Inhaltszusammenfassung für PROUSER APB120
- Seite 1 KABELLOSES INNENSPIEGEL RÜCKFAHR- KAMERA-SYSTEM & BLUETOOTH 2.1 CAMERA DE RECUL SANS FILS & KIT MAIN-LIBRE BLUETOOTH 2.1 DRAADLOOS CAMERASYSTEEM & BLUETOOTH 2.1 With built-in 3,5 inch monitor mit integriertem 3,5” Monitor Avec écran 3,5 pouces intégré met 3,5 inch monitor APB120...
-
Seite 12: Wichtige Sicherheitshinweise
EINLEITUNG Der Artikel Pro-User APB120 gehört zur Familie der zukunftsweisenden Auto-Rückfahr- Kamera-Systeme der Firma Pro-User-International Ltd. Das kabellose Pro User Innenspiegel-Rückfahrkamera-System mit integriertem Monitor im Innenspiegel ermöglicht es Ihnen bei ordnungsgemäßer Bedienung, hinter Ihr Auto, Ihren Anhänger oder Mini-Van zu sehen. Es wurden zahlreiche Maßnahmen bei der Qualitätskontrolle ergriffen, um Ihnen ein Top Produkt zu Ihrer Zufriedenheit zu liefern. -
Seite 13: Montage
MONTAGE Diese Bedienungsanleitung ist nicht für alle Fahrzeuge anzuwenden. Sie ist ein genereller Leitfaden für die meisten Fahrzeuge. Bei fahrzeugspezifischen Fragen wenden Sie sich bitte an Ihren Fahrzeughersteller. Montage der Kamera Es gibt verschiedene Möglichkeiten, die Kamera an der Rückseite Ihres Fahrzeuges zu befestigen. - Seite 14 3. Befestigen Sie nun Ihr Nummernschild wieder auf dem Nummernschildhalter. 4. Wählen Sie jetzt eine Stelle, wo Sie das Elektrokabel der Kamera durch die Karosserie Ihres Autos zum Stromkabel des Rückfahrlichtes ziehen können. 5. Einige Autos haben in der Nähe des Kennzeichens eine Bohrung, wo Sie das Kabel durchziehen können.
- Seite 15 11. An der Kontaktdose des Rückfahrscheinwerfers sind zwei Drähte befestigt. Meistens ist der negative Draht schwarz und der positive farbig. Wenn Sie unsicher sind, können Sie mit einem 12 V Multimeter (im Fachhandel erhältlich) prüfen, welcher Draht positiv bzw. negativ ist. Folgen Sie der Bedienungsanleitung des Multimeters für den sicheren Gebrauch.
- Seite 16 2. Bitte fixieren Sie den Monitorspiegeln mit den mitgelieferten Klettverschlußbändern. 3. Stecken Sie bitte das 12 Volt DC Kabel in die dafür vorgesehene Schnittstelle auf der oberen Seite des Spiegels. 4. Verbinden Sie den Zigarettenanzünderadapter mit dem Zigarettenanzünder Achtung: Bitte achten Sie darauf, dass der Spiegel oder das Kabel Ihr Sichtfeld nicht beeinträchtigen.
- Seite 17 Sie haben auch die Möglichkeit anstatt der Verwendung des Zigarettenanzünderadapters das mitgelieferte Kabel für eine feste Verbindung zum Stromnetz zu verwenden. Bitte lassen Sie diese Verbindung von einem Fachmann durchführen. ACHTUNG: BEI EXTREM HELLEN LICHTVERHÄLTNISSEN BENÖTIGT DER MONITOR EINIGE SEKUNDEN UM SICH DIESEN LICHTVERHÄLTNISSEN ANZUPASSEN.
-
Seite 18: Bedienung
BEDIENUNG Der integrierte Monitor im Spiegel schaltet sich automatisch an, wenn der Rückwärtsgang eingelegt wird. Falls dies nicht der Fall ist schaltet sich das Gerät in den Bluetooth Modus und sucht nach Bluetooth Geräten in Reichweite. Falls kein Bluetooth Gerät innerhalb von 30 Sekunden gefunden wurde schaltet das Gerät automatisch in den Schlafmodus. - Seite 19 Mit Druck auf den „Guideline button“ Schalter können Sie diese Option an- und ausschalten. “MFB 1/Call” Schalter (MFB ist die Abkürzung für Multifunktions Bluetooth) Drücken Sie diesen Schalter um... Anrufe anzunehmen oder aufzulegen Anrufe zu starten Sprachfunktion ein und auszuschalten Nach Bluetooth Geräten zu suchen Rote LED leuchtet auf wenn Bluetooth keine Verbindung herstellten konnte: Die blaue LED leuchtet auf wenn Bluetooth mit einem anderen Gerät gekoppelt ist.
- Seite 20 Verbindung zu dem Bluetooth Spiegel zukünftig aufbauen. Lesen Sie dazu bitte die Anleitung Ihres Mobiltelefons. NOKIA 7230C 4. Wenn kein Bluetoothgerät innerhalb von 10 Sekunden entdeckt wurde begibt sich die Bluetooth Funktion in den Schlafmodus und die rote LED erlisch nach circa 2 Minuten. 5. Bitte pressen Sie während dieser Schlafphase den Schalter „MFB1 button“ um eine erneute Such nach Bluetoothgeräten zu beginnen.
-
Seite 21: Technische Spezifikation
TECHNISCHE SPEZIFIKATION Kamera Betriebsspannung 12V DC Stromverbrauch alle Komponenten <180mA Bildaufnahme CMOS Pixel 640x480 Bildauflösung >330 TVL Linse 2,4mm / F2,1 Kabelloser Transmitter Übertragungsfrequenz 2468MHz Übertragungsdistanz (frei) >80M LCD Monitor Betriebsspannung 12V DC Stromverbrauch min. <65mA Stromverbrauch max. <350mA Sichtbarer LCD Monitor 3,5 inch Pixel Bildschirm 320x240... - Seite 43 www.pro-user.com...
