Seite 10: Einleitung

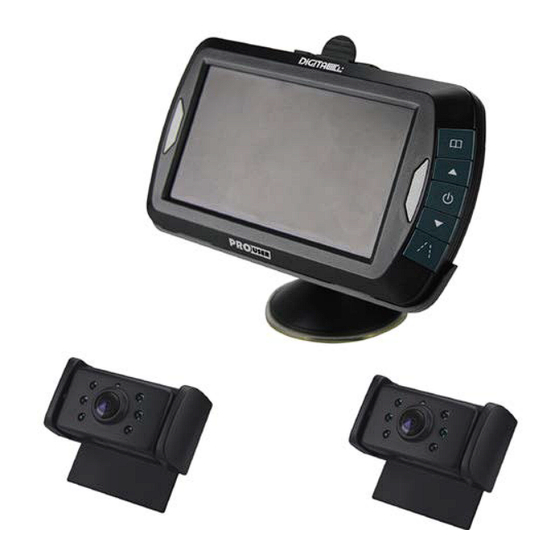

EINLEITUNG Der Artikel Pro-User DRC4321 gehört zur Familie der zukunftsweisenden Auto-Rückfahr- Kamera-Systeme der Firma Pro-User. Die digitale kabellose Pro-User Rückfahrkamera mit Monitor ermöglicht es Ihnen, hinter ein Auto, einen Anhänger, einen LKW, einen Traktor oder einen Mini-Van zu sehen. Es wurden zahlreiche Maßnahmen bei der Qualitätskontrolle ergriffen, um Ihnen ein... - Seite 11 ZUBEHÖR 1. Monitor mit Befestigungsarm 2. Kamera mit Befestigungsplatte x 2 3. Installations- Material x 2 4. Stromkabel für Monitor 5. Ferritkern für das Kamerakabel zur Störungsunterdrückung x 2...
- Seite 12 MONTAGE Diese Bedienungsanleitung ist nicht für alle Fahrzeuge anzuwenden. Sie ist ein genereller Leitfaden für die meisten Fahrzeuge. Bei fahrzeugspezifischen Fragen wenden Sie sich bitte an Ihren Fahrzeughersteller. Montage der Kamera Es gibt verschiedene Möglichkeiten, die Kamera an der Rückseite Ihres Fahrzeuges zu befestigen.
- Seite 13 3. Befestigen Sie nun Ihr Nummernschild wieder auf dem Nummernschildhalter. 4. Wählen Sie jetzt eine Stelle, wo Sie das Elektrokabel der Kamera durch die Karosserie Ihres Autos zum Stromkabel des Rückfahrlichtes ziehen können. 5. Einige Autos haben in der Nähe des Kennzeichens eine Bohrung, wo Sie das Kabel durchziehen können.
- Seite 14 13. Verbinden Sie nun den schwarzen Draht des Kamera-Kabels mit dem negativen Draht des Rückfahrscheinwerfers. (Benutzen Sie auch hier die Kabelklemmen) 14. Verschließen Sie die Heckleuchte wieder (achten Sie darauf, dass die Glühlampe eingesetzt ist). Benutzen Sie Kabelbinder und spezielle Tapes (für Kabelverbindungen), damit alle Drähte und Kabel sicher und fest verlegt sind! 15.
-
Seite 15: Bedienung
4. Nachdem Sie den Test zur Zufriedenheit beendet haben verlegen Sie alle noch frei liegenden Kabel. 5. Verlegen Sie nun alle Kabel hinter den Fahrzeugverkleidungen oder unter den Fahrzeugteppichen, so dass sie nicht mehr sichtbar sind. Gebrauchen Sie die beiliegenden Kabelbinder um die Kabel ordentlich zusammen zu binden. BEDIENUNG Bitte koppeln Sie die Kamera mit dem Monitor vor der ersten Verwendung wie unten beschrieben. - Seite 16 Kopplung: Für eine Kopplung der Kamera mit dem Monitor wählen Sie bitte das Sympol “Setup” mit den Pfeiltasten aus und bestätigen Sie die Auswahl mit dem Power-Schalter. Bitte wählen Sie (für Kamera 1) oder (für Kamera 2) und drücken Sie den Power- Schalter.
-
Seite 17: Produktinformation
Einstellung zu speichern und dieses Untermenü zu verlassen, drücken Sie bitte kurz den Menü-Schalter. Produktinformation: Im Menü können Informationen über das Produkt einsehen. Bitte wählen Sie das Symbol aus und bestätigen Sie die Auswahl durch das Drücken des Power Schalters. Hilfslinien-Schalter Dieses Kamera System hat die Option, Ihnen einen Abstands-Hinweis auf dem Display anzuzeigen. -
Seite 18: Technische Spezifikation
TECHNISCHE SPEZIFIKATION Kamera Betriebsspannung 10-30 V DC Stromverbrauch <150mA (IR LED aus) <250mA (IR LED an) Bildaufnahme CMOS Pixel 640x480 Linse F1,7mm / F2,0 Übertragungsfrequenz 2.4GHz (ISM band) Übertragungsdistanz (frei) LCD Monitor Betriebsspannung 10-30V DC Stromverbrauch min. <80mA Stromverbrauch max. <180mA Sichtbarer LCD Monitor 12cm / 4.3 inch... - Seite 38 NOTES...
- Seite 39 DRC-Series www.pro-user.com DIGITAL WIRELESS BACKUP CAMERA SYSTEMS TROUBLESHOOTING p.02 FEHLERBEHEBUNG p.04 DEPANNAGE p.06 PROBLEEMOPLOSSING p.08...
- Seite 42 EINLEITUNG Die Pro-User DRC-Serie ist eine Reihe von zukunftsweisenden digitalen, kabellosen Rückfahr-Kamera- Systemen der Firma Pro-User International Ltd. Die digitalen kabellosen Pro-User Rückfahrkameras mit Monitor ermöglichen es Ihnen, hinter Ihr Auto, Wohnmobil, oder Anhänger zu sehen. Permanente Qualitätskontrolle stellt sicher, dass Sie ein hochwertiges Produkt erhalten, dass Ihnen hohe Zuverlässigkeit und Funktionalität bietet.
-
Seite 43: Beschreibung
FEHLERBEHEBUNG Bei manchen modernen Fahrzeugen, welche über eine Überwachung der Rückleuchten verfügen (Ansteuerung und Signal-Überwachung der Rückleuchten mittels PWM-Pulsweitenmodulation über den CAN-Bus des Fahrzeugs, z.B. um einen Defekt eines Leuchtmittels zu erkennen oder dessen Helligkeit zu regulieren) können Störungen der Bildübertragung und auch ein Totalausfall der Funkübertagung auftreten.
