PROUSER DRC-4310 Bedienungsanleitung

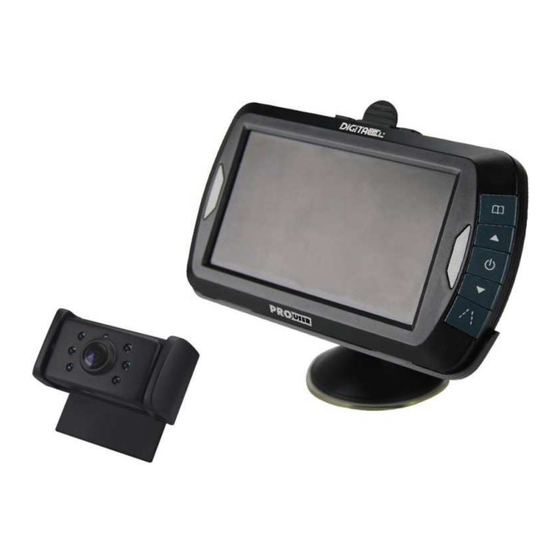

Digitales kabelloses rückfahrkamera-system mit 12cm / 4,3” monitor
Verwandte Anleitungen für PROUSER DRC-4310
Inhaltszusammenfassung für PROUSER DRC-4310
-
Seite 10: Wichtige Sicherheitshinweise
EINLEITUNG Der Artikel Pro-User DRC4310 gehört zur Familie der zukunftsweisenden Auto-Rückfahr- Kamera-Systeme der Firma Pro-User-International Ltd. Die digitale kabellose Pro-User Rückfahrkamera mit Monitor ermöglicht es Ihnen, hinter Ihr Auto, Ihren Anhänger oder Mini-Van zu sehen. Es wurden zahlreiche Maßnahmen bei der Qualitätskontrolle ergriffen, um Ihnen ein hochwertiges Produkt zu Ihrer Zufriedenheit zu liefern. -
Seite 11: Montage
MONTAGE Diese Bedienungsanleitung ist nicht für alle Fahrzeuge anzuwenden. Sie ist ein genereller Leitfaden für die meisten Fahrzeuge. Bei fahrzeugspezifischen Fragen wenden Sie sich bitte an Ihren Fahrzeughersteller. Montage der Kamera Es gibt verschiedene Möglichkeiten, die Kamera an der Rückseite Ihres Fahrzeuges zu befestigen. - Seite 12 3. Befestigen Sie nun Ihr Nummernschild wieder auf dem Nummernschildhalter. 4. Wählen Sie jetzt eine Stelle, wo Sie das Elektrokabel der Kamera durch die Karosserie Ihres Autos zum Stromkabel des Rückfahrlichtes ziehen können. 5. Einige Autos haben in der Nähe des Kennzeichens eine Bohrung, wo Sie das Kabel durchziehen können.
- Seite 13 13. Verbinden Sie nun den schwarzen Draht des Kamera-Kabels mit dem negativen Draht des Rückfahrscheinwerfers. (Benutzen Sie auch hier die Kabelklemmen) 14. Verschließen Sie die Heckleuchte wieder (achten Sie darauf, dass die Glühlampe eingesetzt ist). Benutzen Sie Kabelbinder und spezielle Tapes (für Kabelverbindungen), damit alle Drähte und Kabel sicher und fest verlegt sind! 15.
-
Seite 14: Bedienung
4. Nachdem Sie den Test zur Zufriedenheit beendet haben verlegen Sie alle noch frei liegenden Kabel. 5. Verlegen Sie nun alle Kabel hinter den Fahrzeugverkleidungen oder unter den Fahrzeugteppichen, so dass sie nicht mehr sichtbar sind. Gebrauchen Sie die beiliegenden Kabelbinder um die Kabel ordentlich zusammen zu binden. BEDIENUNG Bitte koppeln Sie die Kamera mit dem Monitor vor der ersten Verwendung wie unten beschrieben. - Seite 15 Um die Einstellung zu speichern und dieses Untermenü zu verlassen, drücken Sie bitte kurz den Menü-Schalter. Bildeinstellung: Wenn Sie mit den Pfeiltasten das Untermenü „Picture SPEC“ (Bildeigenschaften) auswählen und mit dem Powerschalter bestätigen können Sie „Brightness“ (Helligkeit), „Contrast“ (Kontrast) und „Colour“ (Farbe) einstellen. Wählen Sie mit den Pfeiltasten die gewünschte Funktion aus, bestätigen Sie die Wahl mit dem Powerschalter und verändern Sie die Werte mit den Pfeiltasten.
-
Seite 16: Technische Spezifikation
TECHNISCHE SPEZIFIKATION Kamera Betriebsspannung 8-28V DC Stromverbrauch <120mA (IR LED aus) <170mA (IR LED an) Bildaufnahme CMOS Pixel 640x480 Linse F1,7mm / F2,4 Kabelloser Transmitter in Kamera Übertragungsfrequenz 2.4G (ISM band) Übertragungsdistanz (frei) 100M LCD Monitor Betriebsspannung 8-28V DC Stromverbrauch min. <50mA Stromverbrauch max. - Seite 32 EG – Konformitätserklärung EU – Declaration of Conformity Hiermit bestätigen wir, dass das nachfolgend bezeichnete Gerät den angegebenen Richtlinien entspricht. We herewith confirm that the appliance as detailed below complies with the mentioned directives. Artikelbezeichnung: Digital Wireless Back-up Camera System Article description: Digitales Kabelloses Rückfahrkamerasystem Artikelnummer:...
- Seite 33 www.pro-user.com...
