PROUSER APB 100 Bedienungsanleitung

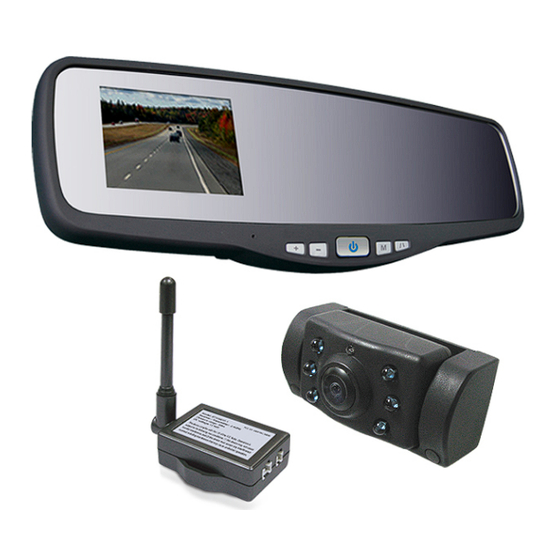

Kabelloses innenspiegel rückfahrkamera-system mit integriertem 8,9cm / 3,5” monitor
Vorschau ausblenden
Inhaltsverzeichnis
Verfügbare Sprachen

Verfügbare Sprachen

Quicklinks

Diese Anleitung herunterladen
WIRELESS REAR VIEW CAMERA SYSTEM
WITH MIRROR DISPLAY
KABELLOSES INNENSPIEGEL RÜCKFAHR-
KAMERA-SYSTEM
SYSTÈME DE CAMERA DE RECUL SANS FIL
DRAADLOOS CAMERASYSTEEM
With built-in 8,9cm / 3,5'' monitor
mit integriertem 8,9cm / 3,5" Monitor
avec écran 8,9cm / 3,5'' pouces
met 8,9cm / 3,5'' monitor
APB100
CE 0560
1
Inhaltsverzeichnis
loading

Verwandte Anleitungen für PROUSER APB 100

Inhaltszusammenfassung für PROUSER APB 100

  • Seite 1 WIRELESS REAR VIEW CAMERA SYSTEM WITH MIRROR DISPLAY KABELLOSES INNENSPIEGEL RÜCKFAHR- KAMERA-SYSTEM SYSTÈME DE CAMERA DE RECUL SANS FIL DRAADLOOS CAMERASYSTEEM With built-in 8,9cm / 3,5’’ monitor mit integriertem 8,9cm / 3,5” Monitor avec écran 8,9cm / 3,5’’ pouces met 8,9cm / 3,5’’ monitor APB100 CE 0560...

  • Seite 11: Wichtige Sicherheitshinweise

    EINLEITUNG Der Artikel Pro-User APB100 gehört zur Familie der zukunftsweisenden Auto-Rückfahr- Kamera-Systeme der Firma Pro-User-International Ltd. Das kabellose Pro User Innenspiegel-Rückfahrkamera-System mit integriertem Monitor im Innenspiegel ermöglicht es Ihnen bei ordnungsgemäßer Bedienung, hinter Ihr Auto, Ihren Anhänger oder Mini-Van zu sehen. Es wurden zahlreiche Maßnahmen bei der Qualitätskontrolle ergriffen, um Ihnen ein Top Produkt zu Ihrer Zufriedenheit zu liefern.
  • Seite 12 alle Fahrzeuge anzuwenden. Sie ist ein genereller Leitfaden für die meisten Fahrzeuge. Bei fahrzeugspezifischen Fragen wenden Sie sich bitte an Ihren Fahrzeughersteller. Montage der Kamera Es gibt verschiedene Möglichkeiten, die Kamera an der Rückseite Ihres Fahrzeuges zu befestigen. die Gebräuchlichste ist, die Kamera nahe dem Nummernschild zu befestigen. Sie können die mitgelieferte Montageplatte hinter dem Nummernschild befestigen.
  • Seite 13 3. Befestigen Sie nun Ihr Nummernschild wieder auf dem Nummernschildhalter. 4. Wählen Sie jetzt eine Stelle, wo Sie das Elektrokabel der Kamera durch die Karosserie Ihres Autos zum Stromkabel des Rückfahrlichtes ziehen können. 5. Einige Autos haben in der Nähe des Kennzeichens eine Bohrung, wo Sie das Kabel durchziehen können.
  • Seite 14 11. An der Kontaktdose des Rückfahrscheinwerfers sind zwei Drähte befestigt. Meistens ist der negative Draht schwarz und der positive farbig. Wenn Sie unsicher sind, können Sie mit einem 12 V Multimeter (im Fachhandel erhältlich) prüfen, welcher Draht positiv bzw. negativ ist. Folgen Sie der Bedienungsanleitung des Multimeters für den sicheren Gebrauch.
  • Seite 15 2. Bitte fixieren Sie den Monitorspiegeln mit den mitgelieferten Klettverschlußbändern. 3. Stecken Sie bitte das 12 Volt DC Kabel in die dafür vorgesehene Schnittstelle auf der oberen Seite des Spiegels. 4. Verbinden Sie den Zigarettenanzünderadapter mit dem Zigarettenanzünder Achtung: Bitte achten Sie darauf, dass der Spiegel oder das Kabel Ihr Sichtfeld nicht beeinträchtigen.
  • Seite 16 Sie haben auch die Möglichkeit anstatt der Verwendung des Zigarettenanzünderadapters das mitgelieferte Kabel für eine feste Verbindung zum Stromnetz zu verwenden. Bitte lassen Sie diese Verbindung von einem Fachmann durchführen. ACHTUNG: BEI EXTREM HELLEN LICHTVERHÄLTNISSEN BENÖTIGT DER MONITOR EINIGE SEKUNDEN UM SICH DIESEN LICHTVERHÄLTNISSEN ANZUPASSEN.

  • Seite 17: Bedienung

    BEDIENUNG Der Monitor schaltet sich automatisch an, wenn der Rückwärtsgang eingelegt wird. Des Weiteren sind 5 Kontrollknöpfe am Monitor vorhanden. Power Schalter Drücken Sie den Power Schalter um den Spiegelmonitor mit Strom zu versorgen. Wenn das Bild da ist schaltet sich die blaue LED aus. Wenn der Monitor Strom hat, aber das Bild ausgestellt ist, leuchtet die blaue LED.

  • Seite 18: Technische Spezifikation

    CE 0560 TECHNISCHE SPEZIFIKATION Kamera Betriebsspannung 5V DC Stromverbrauch alle Komponenten <160mA Bildaufnahme CMOS Pixel 640x480 Bildauflösung >330 TVL Linse 2,4mm / F2,1 Kabelloser Transmitter Übertragungsfrequenz 2414MHz Übertragungsdistanz (frei) >80M LCD Monitor Betriebsspannung 12V DC Stromverbrauch min. <70mA Stromverbrauch max. <350mA Sichtbarer LCD Monitor 8,9cm / 3,5 inch...
  • Seite 37                                                                                                                                                                                         EG –...
  • Seite 38 NOTES...
  • Seite 39 NOTES...
  • Seite 40 www.pro-user.com...
