PROUSER RVC3600 Bedienungsanleitung
Verwandte Anleitungen für PROUSER RVC3600
Inhaltszusammenfassung für PROUSER RVC3600

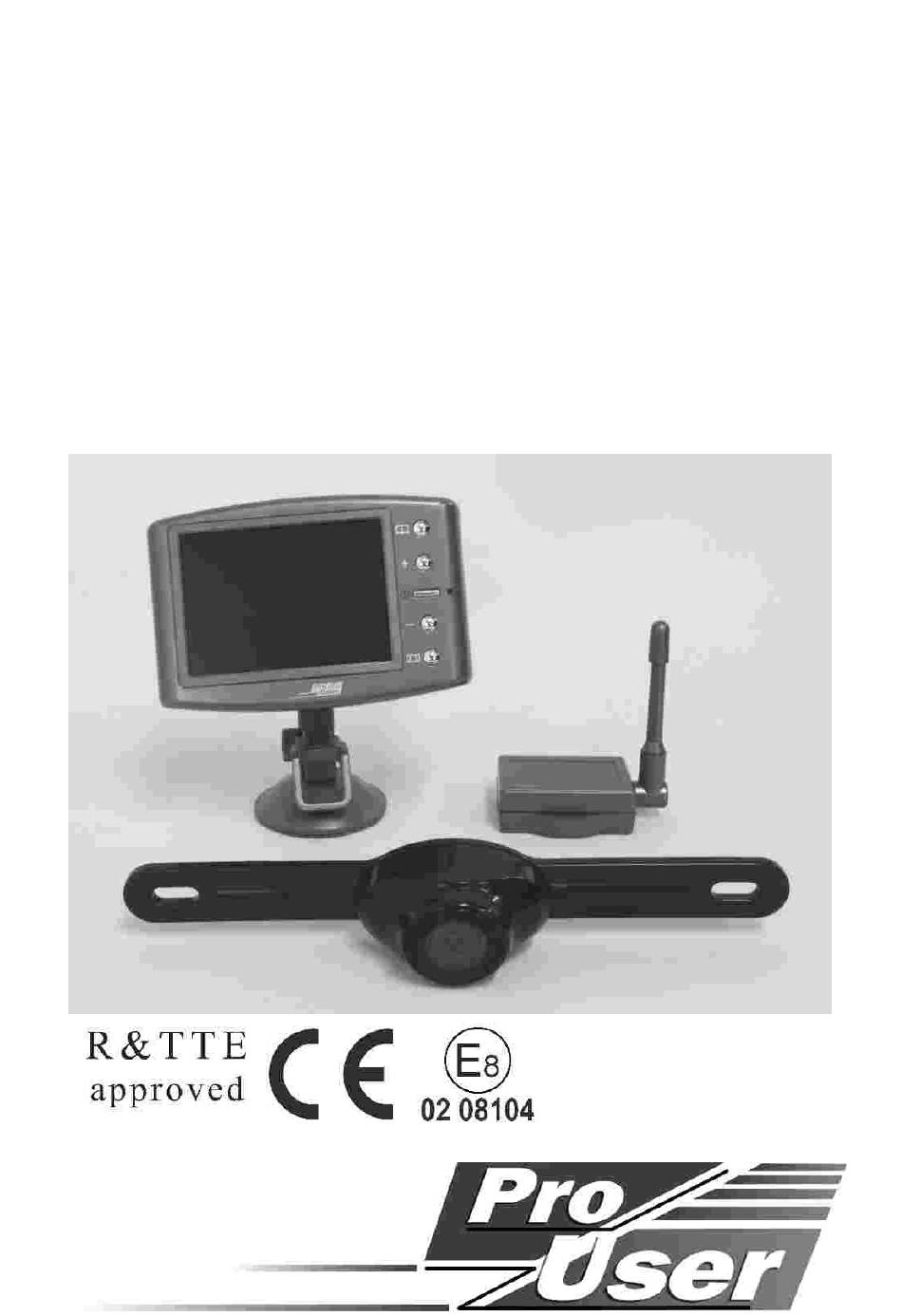

- Seite 1 W I RELES S BACK- UP CAMERA S YS TEM KABELLOS ES RÜCKFAHR- KAMERA- S YS TEM S YS TÈME D E CAMERA D E RECUL S ANS FI L DRAAD LOOS CAMERAS YS TEEM w it h 3 ,5 in c h m o n it o r m it 3 ,5 ”...
-
Seite 10: Wichtige Sicherheitshinweise

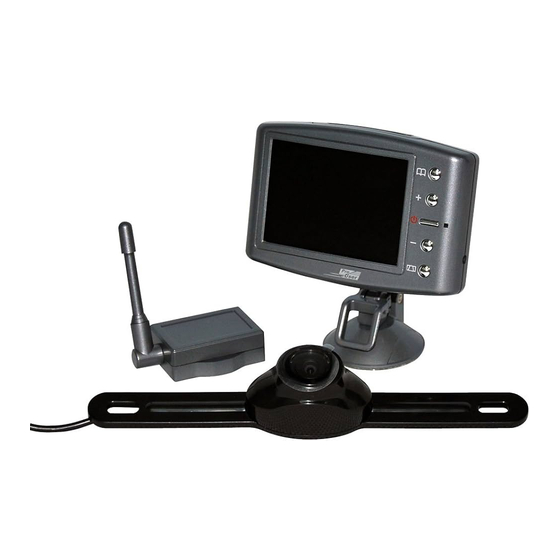

EI N LEI TU N G Der Artikel Pro-User RVC3600 gehört zur Familie der zukunftsweisenden Auto-Rückfahr- Kamera-Systeme der Firma Pro-User-International Ltd. Die kabellose Pro User Rückfahr-Kamera mit Monitor ermöglicht es Ihnen bei ordnungsgemäßer Bedienung, hinter Ihr Auto, Ihren Anhänger oder Mini-Van zu sehen. - Seite 11 MON TAGE D ie s e B e d ie n u n g s a n le it u n g is t n ic h t fü r a lle Fa h rz e u g e a n z u w e n d e n . S ie is t e in g e n e re lle r Le it f a d e n f ü...
- Seite 12 Falls Sie die Kamera nach unten abgewinkelt anbringen möchten, benutzen Sie bitte die beigefügten Keile zwischen Kamera und Befestigungsplatten (siehe Bild). 4. Befestigen Sie nun Ihr Nummernschild wieder auf dem Nummernschildhalter. 5. Wählen Sie jetzt eine Stelle, wo Sie das Elektrokabel der Kamera durch die Karosserie Ihres Autos zum Stromkabel des Rückfahrlichtes ziehen können.
- Seite 13 12. An der Kontaktdose des Rückfahrscheinwerfers sind zwei Drähte befestigt. Meistens ist der negative Draht schwarz und der positive farbig. Wenn Sie unsicher sind, können Sie mit einem 12 V Multimeter (im Fachhandel erhältlich) prüfen, welcher Draht positiv bzw. negativ ist. Folgen Sie der Bedienungsanleitung des Multimeters für den sicheren Gebrauch.
- Seite 14 6. Legen Sie das Netzkabel zum Zigarettenanzünder. Verlegen Sie das Kabel so, das es zu keinen Einschränkungen oder Behinderungen während der Fahrt kommen kann. 7. Stecken Sie den kleinen 12V Stecker von dem Netzkabel in die Öffnung auf der rechten Seite vom Monitor. 8.
- Seite 15 Me n u S c h a lt e r Wenn Sie den Schalter „Menu“ drücken, erscheint auf dem Monitor wie folgt: Drücken Sie den “Menu” Schalter wiederholt um H e llig k e it (brightness , (contrast), (Color) oder ) Ko n t ra s t Fa rb e (Direction) des Bildes einzustellen.
-
Seite 16: Technische Spezifikation
TECHN I S CHE S P EZI FI KATI ON Ka m e ra Betriebsspannung 12V DC Stromverbrauch <150mA Bildaufnahme CMOS Pixel 640x480 Bildauflösung >350 Linse 2,4mm / F2,0 Blickwinkel 110 Grad Ka b e llo s e r Tra n s m it t e r Übertragungsfrequenz 2414MHz Übertragungsdistanz (ohne Hindernisse) - Seite 32 w w w .p ro - u s e r. c o m...
