Montage des Box-Schlosses
Das Verriegelungssystem der Klappe (Beutel l) besteht aus einem Schlüsselschloss, einem Verschlussnocken
zur Befestigung am Ende des Laufs und einem Verschlussblechaufsatz, der an der Holzstrebe befestigt
werden
soll.
•
Lösen und entfernen Sie die Sechskantmutter, die am Lauf des Schlosses festgeschraubt ist. Entfernen Sie
auch die Sechskantschraube am Ende des Laufs und schrauben Sie die kreisförmige Flachdichtung auf den
Lauf.
•
Drücken Sie den Lauf des Schlosses in das 20 mm große Loch des Holzrosts und stecken Sie ihn bis zum
Anschlag ein. Schrauben Sie den Sechskantring wieder auf die Unterseite des Holzrosts an und ziehen Sie ihn
fest;
•
Positionieren Sie den Verschlussnocken am Ende des Laufs und richten Sie ihn auf die Holzstrebe aus,
wenn das Schloss geschlossen ist. Schrauben Sie die Sechskantschraube wieder an und ziehen Sie sie fest
an;
•
Befestigen Sie den Blechaufsatz mit 2 Sechskantschrauben 6 × 20 aus A2-Edelstahl
an
der vertikalen Seite der Strebe
derart, dass der Nocken beim Verriegeln unter der Rückführung des Blechaufsatzes positioniert wird.
.
HOLZBECKEN
(Abbildung

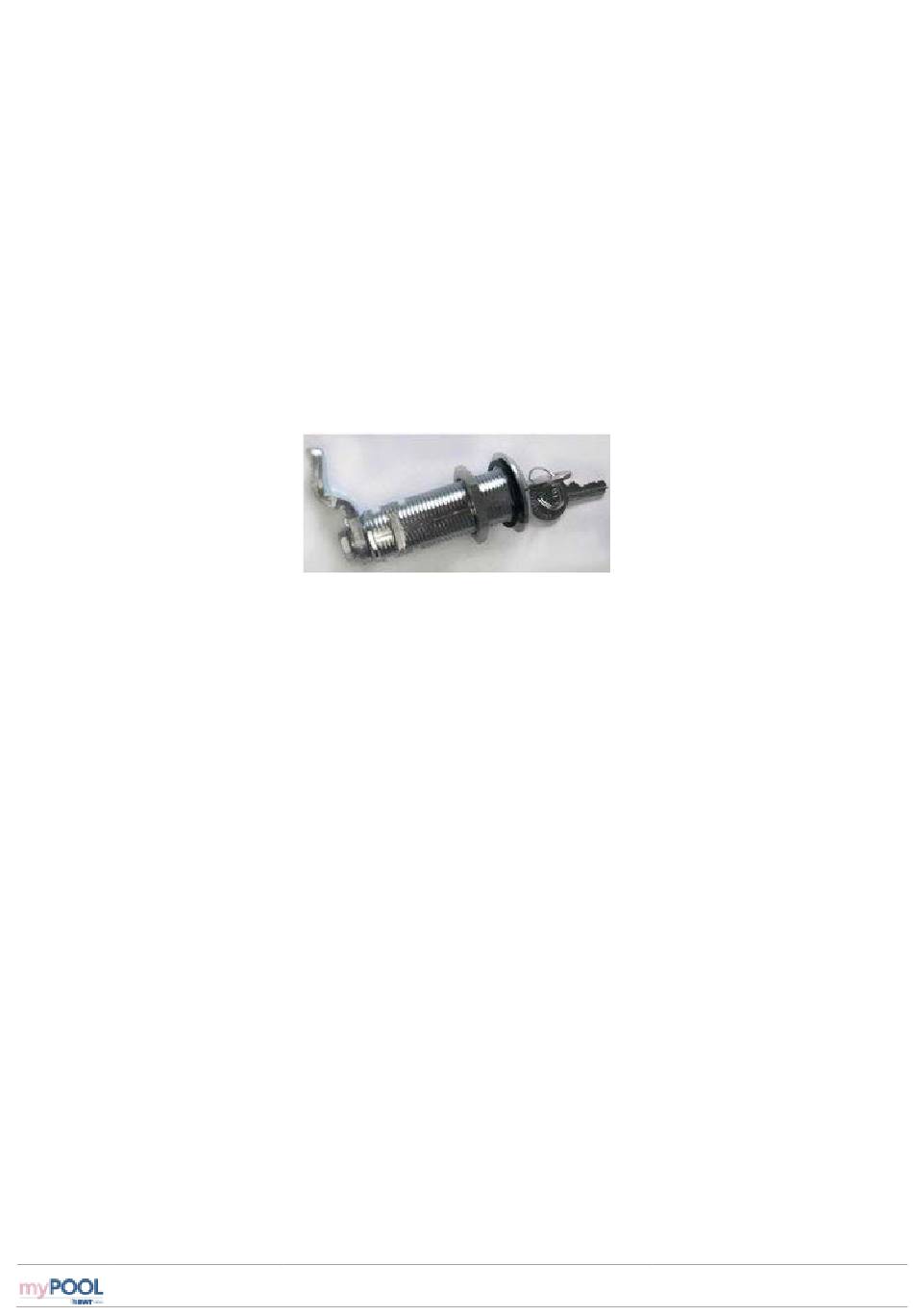

Abbildung 28 – Schloss und Nocken
myPOOL
26),
etwa 20 mm von der Oberseite der Strebe entfernt und
28
(Beutel D)
