8.
EINRICHTEN DER HANDLÄUFE UND DES BOX-HOLZROSTS
N°
11
Einzelner Handlauf 1684 x 195 x 28 mm, linker Schnitt
12
Einzelner Handlauf 1684 x 195 x 28 mm, rechter Schnitt
13
Einzelner Handlauf 2050 x 195 x 28 mm, linker Schnitt
14
Einzelner Handlauf 2050 x 195 x 28 mm, rechter Schnitt
15
Einzelner Handlauf 2370 x 195 x 28 mm
16
Einzelner Handlauf 985 x 180 x 28 mm
17
Einzelner Handlauf 985 x 180 x 28 mm mit Bohrung für die Verriegelung
-
Lattenrost-Leiste 255 x 90 x 28 mm
-
Lattenrost-Leiste 290 x 70 x 28 mm
8.1.
Einrichten der Handläufe

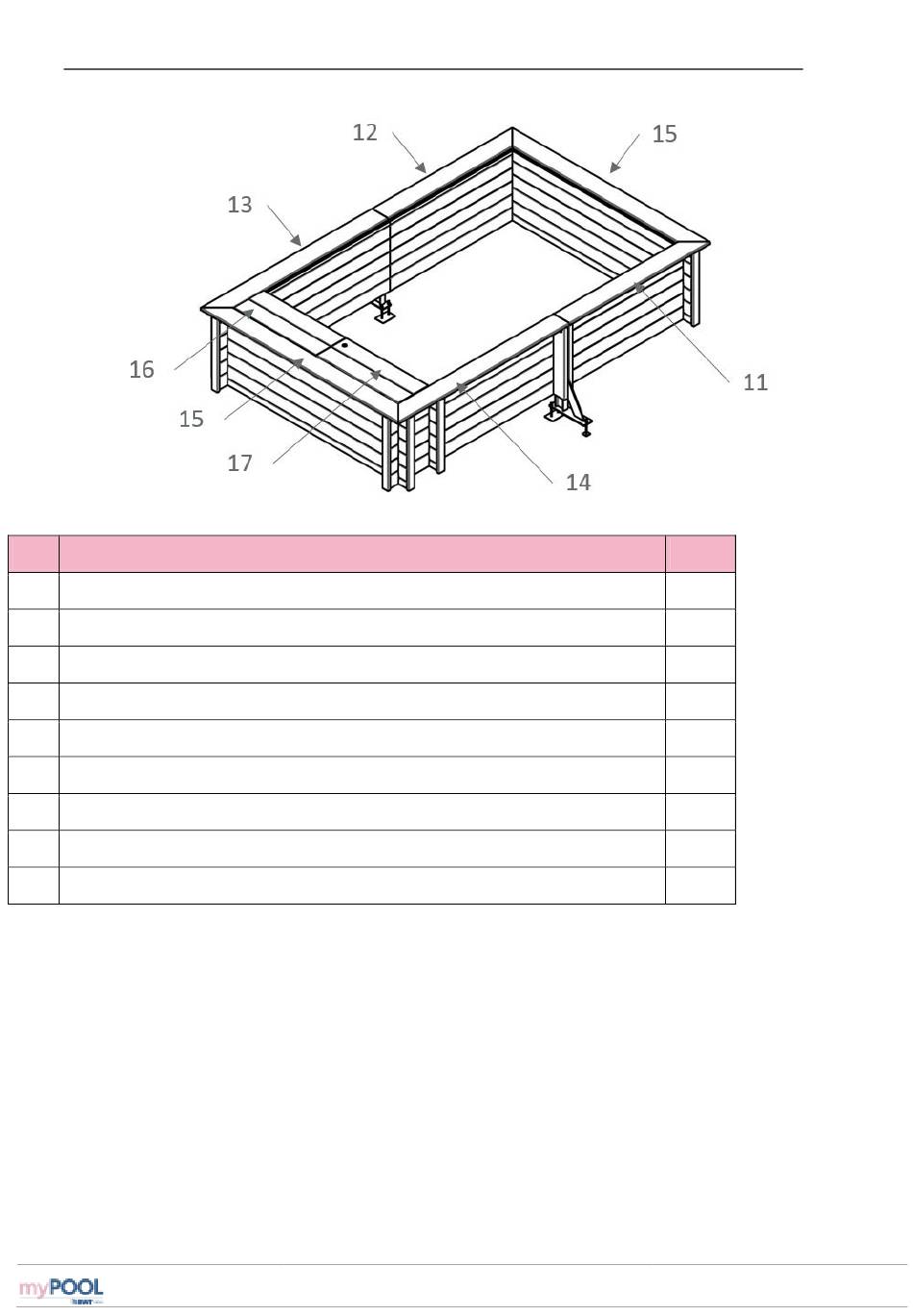

Abbildung 24
Sehen Sie auf der
bilden.
Positionieren Sie sie mit der genuteten Fläche nach unten auf den Umfang des Beckens. Die Handläufe
müssen um ungefähr 10 mm (ab der Wand gemessen) in das Beckeninnere hineinragen. Nehmen Sie sich
Zeit, um die richtige Geometrie des Ganzen zu kontrollieren (Ausrichtung, Gleichheit der Überläufe).
Verschrauben Sie die Handläufe von unten mit 2 Torx-Gewindeschrauben 6 × 20 aus A2-Edelstahl (Beutel D)
pro Handlaufwinkelstütze und 4 Schrauben desselben Typs für den rechten und linken Handlaufeckwinkel
(insgesamt 56 Schrauben).
Befestigen Sie sie auch von oben in den Holzkeilen der Handläufe und achten Sie darauf, in die Mitte des
Holzkeils zu schrauben, weil die Gefahr des Berstens des Holzkeils besteht. Verwenden Sie 2
Senkkopfschrauben mit Torx-Gewinde 5 × 60 aus A2-Edelstahl (Beutel D) mit einem Gewinde von 35 mm pro
Halterung, insgesamt 30
HOLZBECKEN
Abbildung 24 – Einrichtung der Handlaufmodule
BESCHREIBUNG
die Verteilung der verschiedenen Module, die den Handlauf Ihres Beckens
Schrauben.
myPOOL
26
MG
1
1
1
1
2
3
1
1
4
2021/03 - Indice de révision : B - Code : 37372
