PUC2 Multipin Rückseite
Digital Audio Input
Standard: s/PDIF
Optional AES/EBU Signal+
Digital Audio Ouput
Standard: S/PDIF
Optional: AES/EBU Signal+
GPI
ZLM Zero Latency Mon.
BYPASS Dig. Bypass
INT LVL International Level
AUX Power Out
digital +5V/max.40mA
digital 0V
analog +15V/max.10mA
analog -15V/max.10mA
analog OV
*Beachte, dass bei dieser Konfiguration der AES-Eingang auf der Vorderseite deaktiviert ist.
13
25
D-Typ Pin Belegung
Sub-D
*
Signal Pin 14
Shield Pin 2
Pin 14
Signal- Pin 2
Shield Pin 15
Sub-D
Signal Pin 3
Shield Pin 16
Pin 3
Signal- Pin 16
Shield Pin 15
Sub-D
Pin 18
Pin 17
Pin 5
Sub-D
Pin 6
Pin 19
Pin 20
Pin 7
Pin 8

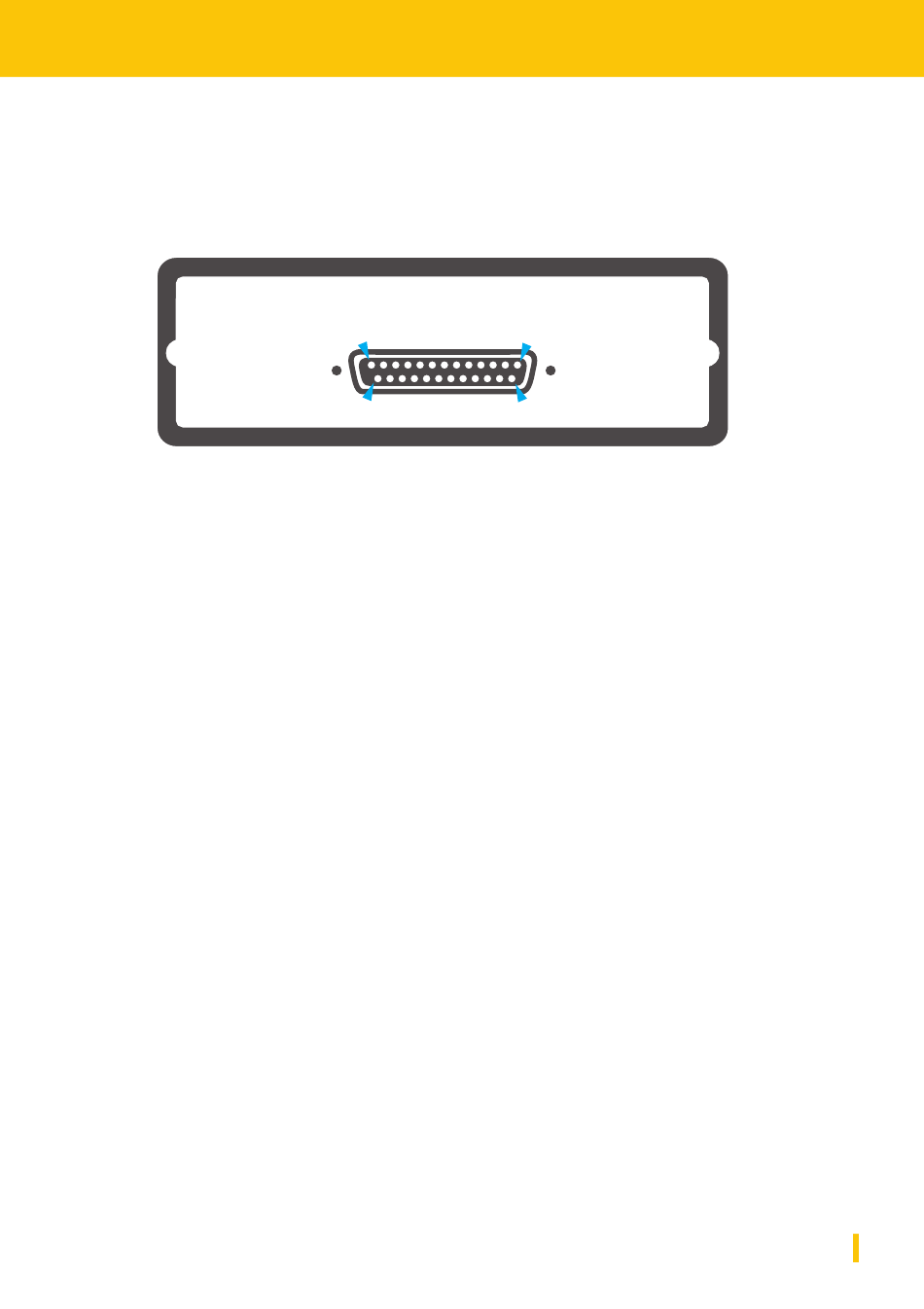

PUC2 Multipin

1
14
D-Typ
Auf der Rückseite des PUC2
Multipin befindet sich ein analoger
D-Pin Anschluss. Dieser enthält
dieselben Pin-Ausgänge wie der
PUC Classic.
Analog Audio Input
Left Channel
Right Channel
Analog Audio Ouput
Left Channel
Right Channel
Sub-D
Signal+ Pin 25
Signal- Pin 13
Shield Pin 12
Signal+ Pin 24
Signal- Pin 11
Shield Pin 12
Sub-D
Signal+ Pin 9
Signal- Pin 21
Shield Pin 22
Signal+ Pin 10
Signal- Pin 23
Shield Pin 22
9
