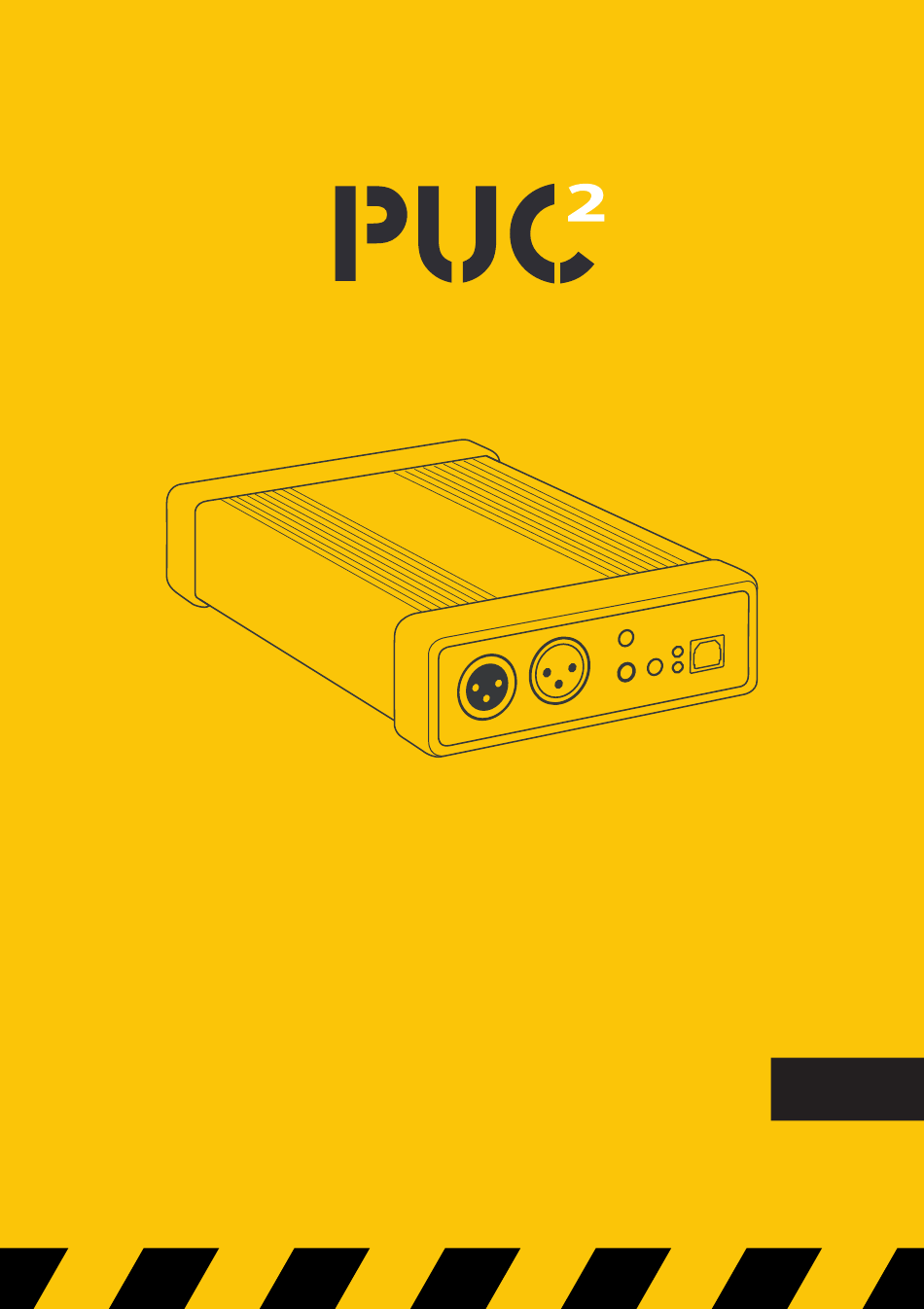

  • Seite 1 briefing book DE / EN...

  • Seite 2: Willkommen

    Inbetriebnahme als auch die Möglichkeit zur optionalen Nutzung von ASIO und WME Treibern* für den fortgeschrittenen Nutzer. Mehrere Versionen des PUC2 sind erhältlich. Sie unterscheiden sich in in ihren Eingangs- und Ausgangsformaten und -verbindungen. Das AES-3 Interface an der Frontseite findet sich in allen Versionen wieder. Weitere Informationen findest du unter www.yellowtec.com.

  • Seite 3: Inhaltsverzeichnis

    Inhalt Plug‘n‘Play PUC2 Frontseite PUC2 Line PUC2 Mic LEA PUC2 Lite PUC2 Multipin LEA Level Energy Arbitration Zero Latency Monitoring Blockschaltbilder Anwendungsbeispiele English Version EC & FCC Erklärungen...

  • Seite 4: Plug'n'play

    Stromversorgung zu sichern. Über ihn werden keine Daten übertragen. Sobald du deinen PUC2 zum ersten Mal mit deinem PC oder MAC verbindest, wird automatisch eine USB-Geräteinstallation durchgeführt. Der PUC2 wird dabei als YELLOWTEC PUC angemeldet. Um hochauflösendes Audio (192KHz) unter Windows zu nutzen, ist die Installation von ASIO und WME* Treibern erforderlich.

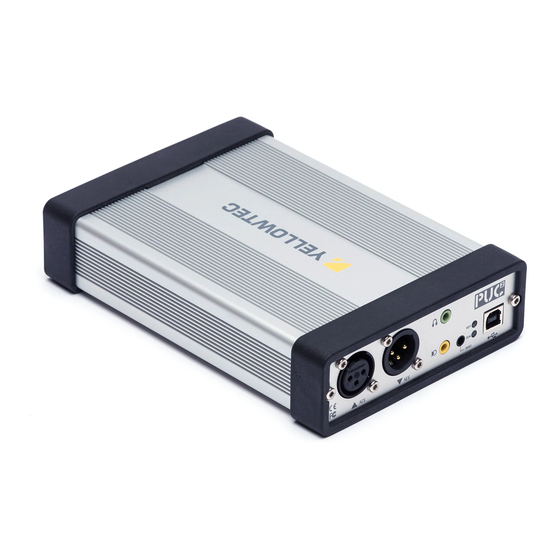

  • Seite 5: Puc2 Frontseite

    Verfügung. ZLM Buchse Ext. Stromversorgung RDY LED Die grüne LED signalisiert An dieser Buchse kann Für den Betrieb des PUC2 mit einem 3,5mm Klin- Mic LEA wird ein externes eine korrekte USB- kenstecker ein Schalter Netzteil benötigt. Verbindung. Rot zeigt an,...

  • Seite 6: Puc2 Line

    Eingang room verwendet werden ignoriert. Siehe Seite 11. *Wegen abweichender Referenzlevel gibt es zwei unterschiedliche Versionen des PUC2 Line, eine internationale und eine deutsche. Input + Output @FS Headroom Rated Input + Output German Reference Level + 15 dBU...

  • Seite 7: Puc2 Mic Lea

    PUC2 Mic LEA PUC2 Mic LEA Rückseite Die Kombibuchsen für die analogen Eingänge erlauben die wahlweise Zuführung von Mikrofon- oder Hochpegel- quellen. Sie sind beide symmetrisch ausgeführt. Mikrofon Line Eingang Kopfhörer Eingang (XLR) (Klinke) Ausgang Mikrofone Line Level Signale Der Kopfhörer-...

  • Seite 8: Puc2 Lite

    PUC2 Lite PUC2 Lite Rückseite PUC2 Lite Der PUC2 Lite bietet grundsätzliche alle Eigenschaften des PUC2 Line. Er hat jedoch keine analogen Ausgänge und auch keinen AUX-Ausgang. PUC2 ist für Anwendungen in ausschließlich digitalen Umgebungen entwickelt.

  • Seite 9: Puc2 Multipin

    PUC2 Multipin Rückseite D-Typ Pin Belegung Digital Audio Input Sub-D D-Typ Standard: s/PDIF Signal Pin 14 Auf der Rückseite des PUC2 Shield Pin 2 Multipin befindet sich ein analoger Optional AES/EBU Signal+ Pin 14 D-Pin Anschluss. Dieser enthält Signal- Pin 2...

  • Seite 10: Lea Level Energy Arbitration

    LEA Level Energy Arbitration Level Energy Arbitration (LEA) Im Gegensatz zu Standard AGCs und Limitern beeindruckt unsere LEA Engine durch eine noch nie vorher verwendete Technologie. LEA steht für Level Energy Arbitration und ist eine mächtige Audio Engine, die eine intelligente und im Ergebnis der manuellen Aussteuerung weit überlegene Funktion bietet.

  • Seite 11: Zero Latency Monitoring

    Zero Latency Monitoring Zero Latency Monitoring PUC2 erlaubt ein Zero Latency Monitoring (ZLM). ZLM umgeht die Prozess- latenzen des USB-Audiopfads. Mit typischerweise weniger als 3ms Latenz kannst du dein Eingangssignal monitoren. Um ZLM zu aktivieren, benötigst du einen externen Schalter. Details findest du in der Tabelle unten.
  • Seite 12 Blockschaltbild PUC2 Line Dieses Blockschaltbild zeigt die Einbauten des PUC2 Line. Bitte beachte, dass PUC2 Lite nur über digitale Ein- und Ausgänge verfügt. Auto Digital/ AES3 Analog/ AES3 Output Digital Analog Input Converter Decoder Converter Decoder Left Right AES3/SPDIF Left...
  • Seite 13 Blockschaltbild PUC2 Mic LEA Dieses Blockschaltbild des PUC2 Mic LEA gibt einen internen Einblick in den PUC2 Mic LEA im PC/USB Modus. Auto monitor LEA Engine LEA Engine Level Enhanced Level Energy AES3 Arbitration Automation Output Decoder AES3 Input Decoder...
  • Seite 14 Blockschaltbild PUC2 Mic LEA Dieses Blockschaltbild vom PUC2 Mic LEA im Stand-Alone (non USB) Modus gibt dir eine Übersicht über die internen Systeme. Bitte beachte, dass der Digital In und der Digital Out hier gespiegelt sind. monitor LEA Engine LEA Engine...

  • Seite 15: Puc2 In Der Anwendung

    Anwendungsbeispiele PUC2 in der Anwendung PUC2 ist eine vielseitige externe USB Soundkarte, die für viele verschiedene Anwendungen genutzt werden kann. Um dir die häufigsten Konfigurationen vor Augen zu führen, haben wir einige Anwendungsbeispiele illustriert. Verbindung mit Lautsprechern Verbindung zu analogem Mischpult...
  • Seite 16 Anwendungsbeispiele PUC2 Line Verbindung mit digitalem Mischpult Verbindung zu Lautsprechern und Abspielgerät...
  • Seite 17 Anwendungsbeispiele PUC2 Mic LEA Bitte beachte, dass für die Nutzung des PUC2 Mic LEA stets das beiliegende Netzteil erforderlich ist. PC / USB Mode LEA Only Modus (ohne USB) Bitte beachte, dass ausschließlich der PUC2 Mic LEA im LEA Only Modus...
  • Seite 18 The idea behind Yellowtec‘s PUC2 USB Audio Interface is to provide a high- quality sound card with a plug‘n‘play concept to start using it right away. PUC2 provides a USB plug‘n‘play option for fast operation plus the optional use of ASIO and WME drivers* for advanced operators.
  • Seite 19 Content Plug‘nPlay PUC2 Front Panel PUC2 Line PUC2 Mic LEA PUC2 Lite PUC2 Multipin LEA Level Energy Arbitration Zero Latency Monitoring Block Diagrams Field Applications EC & FCC Declarations...

  • Seite 20: Plug'nplay

    The yellow connector is needed to provide sufficient power for the unit. No data is transferred via this connector. As soon as you connect your PUC2 to your PC or Mac for the first time, a USB device installation will be performed automatically. PUC2 will be registered as YELLOWTEC PUC.

  • Seite 21: Puc2 Front Panel

    An AES-3 the USB stream. The fixed level. signal is also detected sample rate is always *Please note that PUC2 while no modulation is determined by the Lite does not have an AUX present. The audio signal respective application output.

  • Seite 22: Puc2 Line

    See page 11. *Due to different standards of reference levels, PUC2 Line comes either leveled for international or for German standards. Input + Output @FS Headroom Rated Input + Output...

  • Seite 23: Puc2 Mic Lea

    PUC2 Mic LEA PUC2 MIC LEA Rear Panel The combo jacks for the analog inputs allow the optional feeding of microphone or line level sources. They are both balanced. Mic Input (XLR) Line Input (jack) Headphone Out Microphones will Line level signals...

  • Seite 24: Puc2 Lite

    PUC2 Lite PUC2 Lite Rear Panel PUC2 Lite PUC2 Lite offers all the basic features of PUC2 Line. However, it features no analog outputs and no AUX output. PUC2 Lite is designed for applications in digital-only environments.

  • Seite 25: Puc2 Multipin

    PUC2 Multipin Rear Panel D-Type Connector Pin Layout Digital Audio Input Sub-D D-Typ Standard: s/PDIF Signal Pin 14 The rear panel of PUC2 Multipin Shield Pin 2 provides an analog D-Type pin Optional AES/EBU Signal+ Pin 14 connector. It features the same Signal- Pin 2 pin-out as PUC Classic.

  • Seite 26: Lea Level Energy Arbitration

    LEA Level Energy Arbitration Level Energy Arbitration (LEA) Unlike standard AGCs and limiters, our LEA Engine impresses with a technology never used before. LEA stands for Level Energy Arbitration and is a powerful audio engine that offers an intelligent and hence far superior function than manual leveling.

  • Seite 27: Zero Latency Monitoring

    Zero Latency Monitoring Zero Latency Monitoring (ZLM) PUC2 offers a special zero latency monitoring (ZLM) feature. ZLM bypasses the USB audio path with all its conversion latencies, offering a residual latency of typically less than 3ms. To activate ZLM you will need an external switch.
  • Seite 28 Block Diagram PUC2 Line This block diagram gives a detailed overview of PUC2 Line‘s internals. *Note that PUC2 Lite comes with Digital In and Digital Out only. Auto Digital/ AES3 Analog/ AES3 Output Digital Analog Input Converter Decoder Converter Decoder...
  • Seite 29 Block Diagram PUC2 Mic LEA This PUC2 Mic LEA block diagram gives a detailed overview of PUC2 Mic LEA‘s internals in PC/USB Mode. Auto monitor LEA Engine LEA Engine Level Energy Level Enhanced AES3 Arbitration Automation Output Decoder AES3 Input...
  • Seite 30 Block Diagram PUC2 Mic LEA This block diagram of PUC2 Mic LEA gives a detailed overview of PUC2 Mic LEA‘s internals in standalone (non USB) mode. *Please note that Digital In and Digital Out switched places. monitor LEA Engine LEA Engine...

  • Seite 31: Field Applications

    Field Applications PUC2 in use PUC2 is a versatile external USB sound card which can be used for many different applications. In order to show you some of the most common ways to use the PUC2 Audio Interface, we illustrated a couple of field applications.
  • Seite 32 Field Applications PUC2 Line Connection of a digital mixing console Connection of speakers and a player...
  • Seite 33 Field Applications PUC2 Mic LEA Please note that PUC2 Mic LEA always needs to be connected to a power supply. PC / USB mode LEA Only mode (without USB) Please note that only PUC2 Mic LEA can be used in LEA Only mode.
  • Seite 34 EC Declaration EC Declaration of Conformity according EC Directive 2004/108/EC (EMC - Directive) We, Thum+Mahr GmbH, Heinrich Hertz Str. 1-3, D-40789 Monheim, Germany herewith declare in sole responsibility that the product PUC 2 USB powered Soundcard observes the essential protection and safety related requirements determined in the council directive for the adoptions of the legal regulations of the Member States about the electromagnet compability (2004/108/EC).

  • Seite 35: Fcc Declaration Of Conformity

    Heinrich Herz Str. 1-3 D-40789 Monheim Germany Contact Person: Reinhard Gallos, Product Manager Phone: +49 2173 967 323 Fax: +49 2173 967 400 e-mail: rgallos@yellowtec.com Model Name: PUC 2 Type of Equipment: USB Powered Soundcard Classification: Class B digital device...
  • Seite 36 PUC2 BB v1.1 www.yellowtec.com/puc2 shop.yellowtec.com Manufactured by Yellowtec as a brand of Thum + Mahr GmbH, Heinrich-Hertz-Str. 3, 40789 Monheim, Germany...
