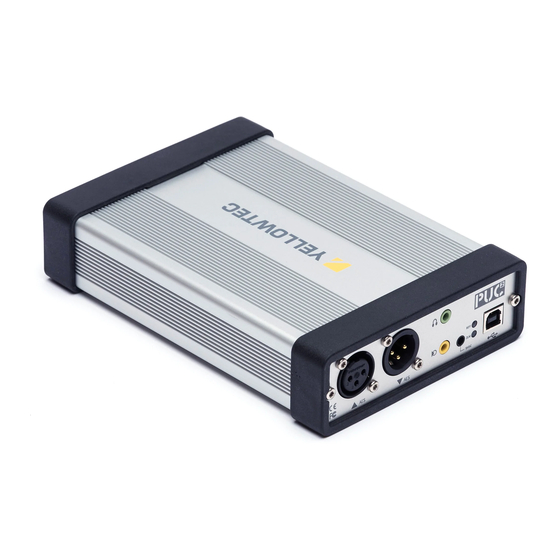

Yellowtec PUC2 Erste Schritte

Vorschau ausblenden Andere Handbücher für PUC2:

Werbung

Verfügbare Sprachen

Verfügbare Sprachen

Quicklinks

briefing
book
DE / EN

Werbung

Kapitel

loading

Verwandte Anleitungen für Yellowtec PUC2

Inhaltszusammenfassung für Yellowtec PUC2

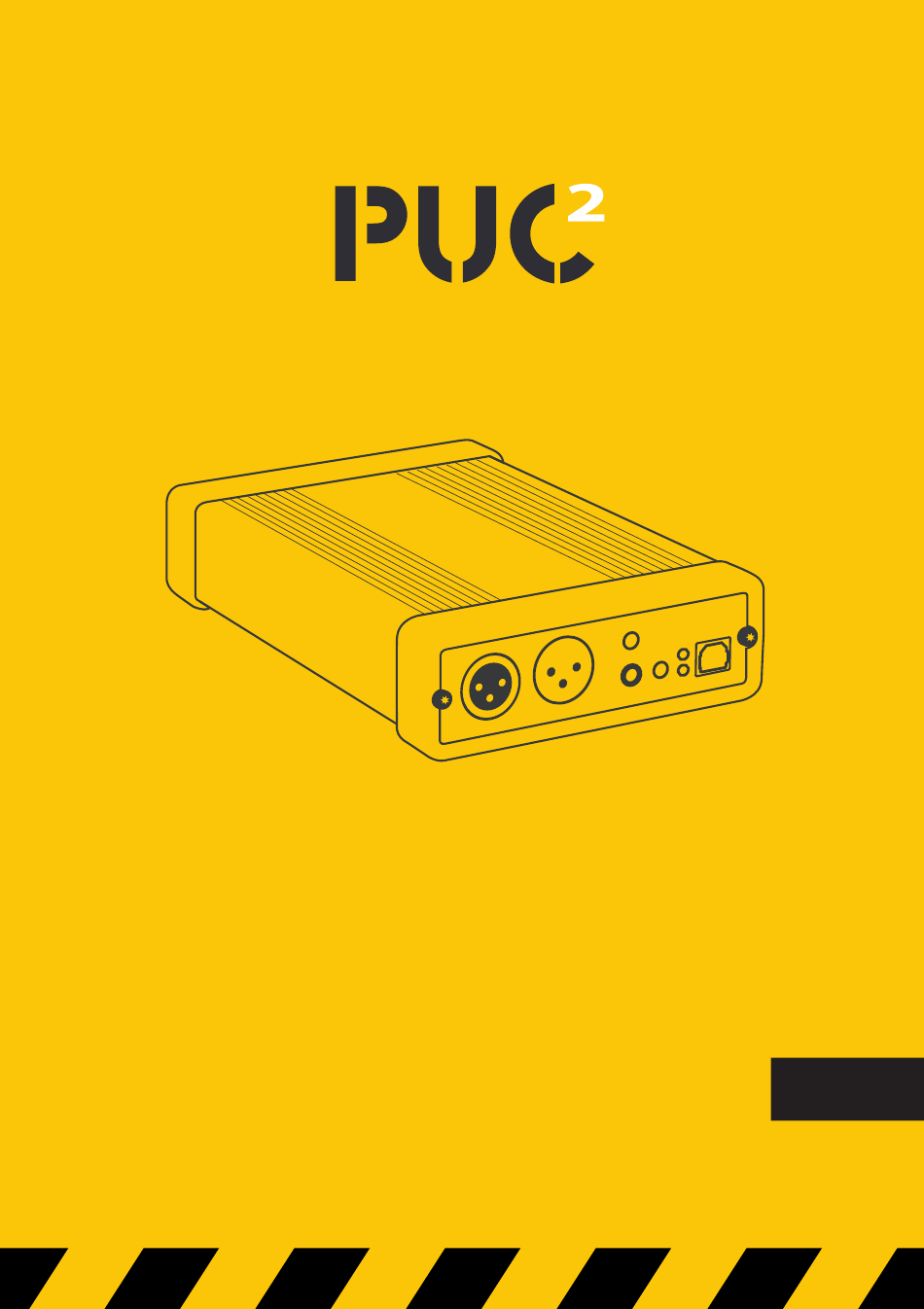

  • Seite 1 briefing book DE / EN...

  • Seite 2: Willkommen

    Inbetriebnahme als auch die Möglichkeit zur optionalen Nutzung von ASIO und WME Treibern* für den fortgeschrittenen Nutzer. Mehrere Versionen des PUC2 sind erhältlich. Sie unterscheiden sich in in ihren Eingangs- und Ausgangsformaten und -verbindungen. Das AES-3 Interface an der Frontseite findet sich in allen Versionen wieder. Weitere Informationen findest du unter www.yellowtec.com.

  • Seite 3: Inhaltsverzeichnis

    Inhalt Plug‘n‘Play PUC2 Frontseite PUC2 Line PUC2 Mic LEA PUC2 Lite PUC2 Multipin LEA Level Automation Zero Latency Monitoring Blockschaltbilder Anwendungsbeispiele English Version EC & FCC Erklärungen...

  • Seite 4: Plug'n'play

    Plug‘n‘Play Los geht‘s ! Dein PUC2 wird mit einem USB Y-Kabel geliefert, mit dem du ihn an deinen PC oder MAC anschließen kannst. Verbinde PUC2 einfach mit Hilfe des USB Y-Kabels mit deinem Computer ( Mac / Windows / Linux ). Stelle dabei sicher, dass beide USB A-Stecker (gelb und schwarz) an den PC angeschlossen sind.

  • Seite 5: Puc2 Frontseite

    Audiosignal im sich die AUX-Ausgangs- digitalen Stream befindet. pegel nicht regeln. Das Audiosignal wird in ein *Bitte beachte, dass PUC2 USB-Format konvertiert. Es Lite keinen AUX besitzt. ist für alle Audioaufnahme- Apps auf dem Computer zugänglich.

  • Seite 6: Puc2 Line

    Pegel für den digitalen ignoriert, wenn ein AES-3 Headroom verwendet Eingangssignal anliegt. werden (siehe Seite 11). *Es gibt zwei verschiedene Versionen des PUC2 Line – eine für deutsche Pegel und eine für internationale Pegel: Input + Output @FS Headroom Rated Input + Output...

  • Seite 7: Puc2 Mic Lea

    Impedanz ignoriert, wenn 6,3mm Klinken- zu nutzen. ein AES-3 eingang. Eingangssignal anliegt. Lautstärkeregelung PUC2 ermöglicht die Lautstärkeregelung für Kopfhörer- und Monitor-Ausgang. LEDs zeigen dir an, welcher Regler aktiv ist. Drücke auf den Lautstärkeknopf um zwischen beiden Möglichkeiten zu wechseln.

  • Seite 8: Puc2 Lite

    PUC2 Lite PUC2 Lite Rückseite PUC2 Lite PUC2 Lite bietet alle Features der PUC2 Familie, mit Ausnahme von analogen Anschlüssen und dem AUX Ausgang. Für Nutzer, die diese nicht brauchen, ist der PUC2 als rein digitales Gerät die ideale Lösung.

  • Seite 9: Puc2 Multipin

    PUC2 Multipin Rückseite D-Typ Pin Belegung Digital Audio Input Sub-D D-Typ Standard: s/PDIF Signal Pin 14 Auf der Rückseite des PUC2 Shield Pin 2 Multipin befindet sich ein analoger Optional AES/EBU Signal+ Pin 14 D-Pin Anschluss. Dieser enthält Signal- Pin 2...

  • Seite 10: Lea Level Automation

    LEA Level Automation Level Automation (LEA) Die LEA Engine ist eine einzigartige Technologie, um Interviews unmittelbar während der Aufnahme zu pegeln. Im Vergleich zu Standard AGCs und Limitern beeindruckt die LEA Engine dadurch, dass sie keine Artefakte oder die üblichen Pumpgeräusche entwickelt.

  • Seite 11: Zero Latency Monitoring

    Zero Latency Monitoring Zero Latency Monitoring PUC2 verfügt über eine spezielle Zero Latency Monitoring (ZLM) Funktion zum verzögerungsfreien und gleichzeitigen Überwachen der Eingangssignale an allen Ausgängen. ZLM umgeht die USB-Konvertierung und den Computer und bietet selbst bei niedrigen Abtastraten sehr kurze Eingangs- und Ausgangs- zeiten von in der Regel weniger als 5 ms.
  • Seite 12 Blockschaltbild PUC2 Line Dieses Blockschaltbild zeigt die Einbauten des PUC2 Line. Bitte beachte, dass PUC2 Lite nur über digitale Ein- und Ausgänge verfügt. Auto Digital/ AES3 Analog/ AES3 Output Digital Analog Input Converter Decoder Converter Decoder Left Right AES3/SPDIF Left...
  • Seite 13 Blockschaltbild PUC2 Mic LEA Dieses Blockschaltbild des PUC2 Mic LEA gibt einen internen Einblick in den PUC2 Mic LEA im PC/USB Modus. Auto monitor LEA Engine Level Enhanced AES3 Automation Output Decoder AES3 Input Decoder Conv Conv AES3/SPDIF H/P Out...
  • Seite 14 Blockschaltbild PUC2 Mic LEA Dieses Blockschaltbild vom PUC2 Mic LEA im Stand-Alone (non USB) Modus gibt dir eine Übersicht über die internen Systeme. Bitte beachte, dass der Digital In und der Digital Out hier gespiegelt sind. monitor LEA Engine Level Enhanced...

  • Seite 15: Puc2 In Der Anwendung

    Anwendungsbeispiele PUC2 in der Anwendung PUC2 ist eine vielseitige externe USB Soundkarte, die für viele verschiedene Anwendungen genutzt werden kann. Um dir die häufigsten Konfigurationen vor Augen zu führen, haben wir einige Anwendungsbeispiele illustriert. Verbindung mit Lautsprechern Verbindung zu analogem Mischpult...
  • Seite 16 Anwendungsbeispiele PUC2 Line Verbindung mit digitalem Mischpult Verbindung zu Lautsprechern und Abspielgerät...
  • Seite 17 Anwendungsbeispiele PUC2 Mic LEA Bitte beachte, dass für die Nutzung des PUC2 Mic LEA stets das beiliegende Netzteil erforderlich ist. PC / USB Mode Stand-alone Modus (nicht USB) Bitte beachte, dass ausschließlich der PUC2 Mic LEA im Stand-alone Modus verwendet werden kann.
  • Seite 18 The idea behind Yellowtec‘s PUC2 USB Audio Interface is to provide a high- quality sound card with a plug‘n‘play concept to start using it right away. PUC2 provides a USB plug‘n‘play option for fast operation plus the optional use of ASIO and WME drivers* for advanced operators.
  • Seite 19 Content Plug‘nPlay PUC2 Front Panel PUC2 Line PUC2 Mic LEA PUC2 Lite PUC2 Multipin LEA Level Automation Zero Latency Monitoring Block Diagrams Field Applications EC & FCC Declarations...

  • Seite 20: Plug'nplay

    So what‘s inside the box? Your PUC2 comes with a USB Y-Cord to interconnect with your PC or MAC. Simply connect PUC2 to your computer ( Mac / Windows / Linux ) using the USB Y-Cord. Make sure both USB A-Plugs (yellow and black) are connected to your PC.

  • Seite 21: Puc2 Front Panel

    The AES-3 output is The stereo 3.5mm jack default audio input to always active at the supplies an analog audio PUC2. This input will over- sample rate selected signal for monitoring. It ride any other inputs when by the application...

  • Seite 22: Puc2 Line

    AES-3 input signal is (See page 27 for more present and locked. information.) *PUC2 Line comes in two different versions – one for German levels and one for international levels: Input + Output @FS Headroom Rated Input + Output...

  • Seite 23: Puc2 Mic Lea

    AES-3 input signal 6.3mm jack input. is present and locked. Volume Control The PUC2 features volume control for headphone and monitor output. LEDs indicate which control is active. Press the volume knob to switch between both options.

  • Seite 24: Puc2 Lite

    PUC2 Lite PUC2 Lite Back Panel PUC2 Lite PUC2 Lite has all the features of the PUC2 family except from analog ports and AUX output. For users who don‘t need these options, PUC2 Lite as a purely digital device is the perfect solution.

  • Seite 25: Puc2 Multipin

    PUC2 Multipin Back Panel D-Type Connector Pin Layout Digital Audio Input Sub-D D-Typ Standard: s/PDIF Signal Pin 14 The backside of PUC2 Multipin Shield Pin 2 features an analog D-Type pin Optional AES/EBU Signal+ Pin 14 connector. It features the same Signal- Pin 2 pin-out as PUC Classic.

  • Seite 26: Lea Level Automation

    LEA Level Automation Level Automation (LEA) The LEA Engine is a unique technology for leveling your interviews while recording. In comparison to standard AGCs and limiters, the LEA Engine knows to excel by not creating artifacts or common pumping noises. Even with blanking levels or loud ambient noise, the LEA Engine works perfectly and levels smoothly, just like an engineer inside your mic.

  • Seite 27: Zero Latency Monitoring

    Zero Latency Monitoring Zero Latency Monitoring (ZLM) PUC2 has a special zero latency monitoring (ZLM) feature which allows to simultaneously monitor its input signal on all of its outputs. ZLM bypasses the USB conversion and computer, offering very low input to output times, typically less than 5ms, even at low sample rates.
  • Seite 28 Block Diagram PUC2 Line This block diagram gives a detailed overview of PUC2 Line‘s internals. *Note that PUC2 Lite only comes with Digital In and Digital Out. Auto Digital/ AES3 Analog/ AES3 Output Digital Analog Input Converter Decoder Converter Decoder...
  • Seite 29 Block Diagram PUC2 Mic LEA This PUC2 Mic LEA block diagram gives a detailed overview of PUC2 Mic LEA‘s internals in PC/USB Mode. Auto monitor LEA Engine Level Enhanced AES3 Automation Output Decoder AES3 Input Decoder Conv Conv AES3/SPDIF H/P Out...
  • Seite 30 Block Diagram PUC2 Mic LEA This block diagram of the PUC2 Mic LEA gives a detailed overview of the PUC2 Mic LEA‘s internals in stand-alone (non USB) mode. *Please note that Digital In and Digital Out switched places. monitor LEA Engine...

  • Seite 31: Field Applications

    Field Applications PUC2 in use! PUC2 is a versatile external USB sound card which can be used for many different applications. In order to show you some of the most common ways to use the PUC2 interface, we illustrated a couple of field applications.
  • Seite 32 Field Applications PUC2 Line Connection of a digital mixing console Connection of speakers and a player...
  • Seite 33 Field Applications PUC2 Mic LEA Please note that PUC2 Mic LEA always needs to be connected to a power supply. PC / USB Mode Stand-alone Mode (non USB) Please note that only PUC2 Mic LEA can be used in stand-alone Mode.
  • Seite 34 EC Declaration EC Declaration of Conformity according EC Directive 2004/108/EC (EMC - Directive) We, Thum+Mahr GmbH, Heinrich Hertz Str. 1-3, D-40789 Monheim, Germany herewith declare in sole responsibility that the product PUC 2 USB powered Soundcard observes the essential protection and safety related requirements determined in the council directive for the adoptions of the legal regulations of the Member States about the electromagnet compability (2004/108/EC).

  • Seite 35: Fcc Declaration Of Conformity

    Heinrich Herz Str. 1-3 D-40789 Monheim Germany Contact Person: Reinhard Gallos, Product Manager Phone: +49 2173 967 323 Fax: +49 2173 967 400 e-mail: rgallos@yellowtec.com Model Name: PUC 2 Type of Equipment: USB Powered Soundcard Classification: Class B digital device...
  • Seite 36 PUC2 BB v1.0 www.yellowtec.com/puc2...
