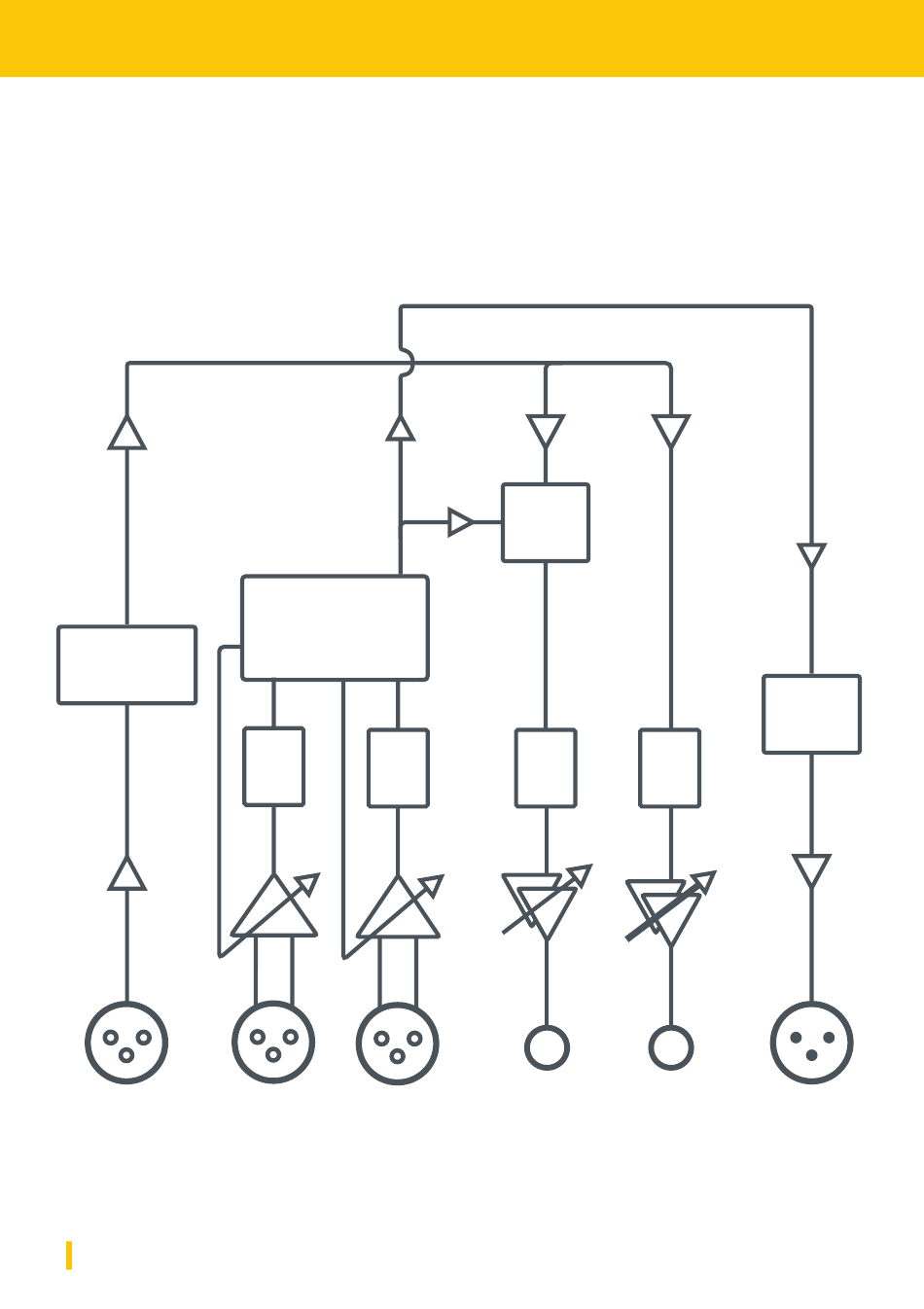

Blockschaltbild PUC2 Mic LEA
Dieses Blockschaltbild vom PUC2 Mic LEA im Stand-Alone (non USB) Modus
gibt dir eine Übersicht über die internen Systeme.
Bitte beachte, dass der Digital In und der Digital Out hier gespiegelt sind.
AES3
Input
Decoder
AES3
Digital In
14
LEA Engine
LEA Engine
Level Enhanced
Level Energy
Automation Arbitration
A/D
A/D
Conv
Conv
1 2
Mic Inputs
monitor
mix
DAC DAC
H/P Out Speaker Out
Analog Outputs
AES3
Output
Decoder
AES3/SPDIF
Digital Out
