Redundanz
12.11 Ring-/Netzkopplung

2-Switch-Kopplung mit Steuerleitung

RM

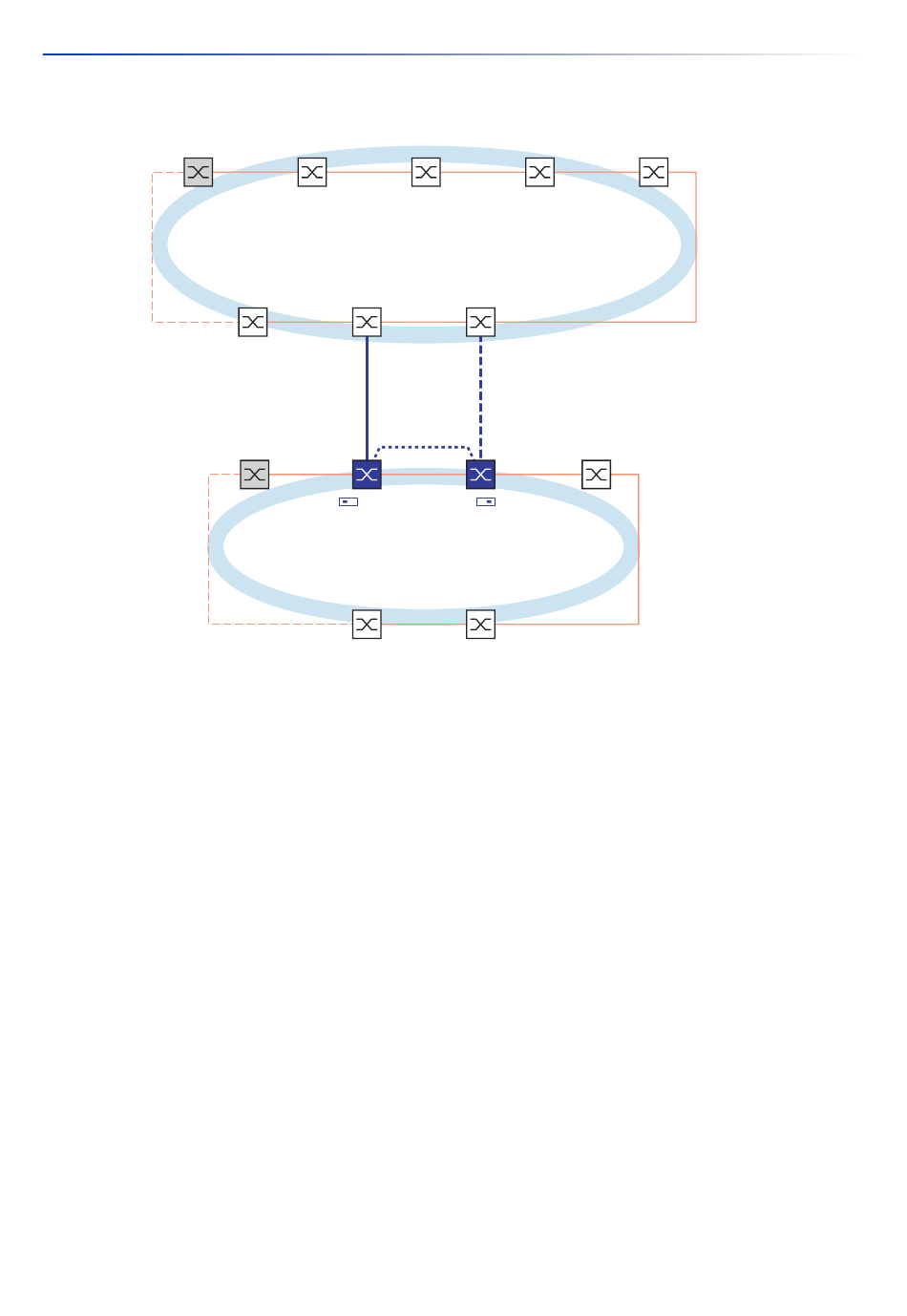

Abb. 66: Beispiel für die 2-Switch-Kopplung mit Steuerleitung
Die Kopplung zwischen 2 Netzen erfolgt über die Hauptleitung, die durch die durchgängige blaue
Linie gekennzeichnet ist. Wenn die Hauptleitung oder eines der benachbarten Geräte ausfällt,
übernimmt die redundante Leitung, die durch die gestrichelte blaue Linie gekennzeichnet ist, die
Kopplung der 2 Netze. Die Ring-Kopplung wird von 2 Geräten durchgeführt.
Die Geräte senden Kontrollpakete über eine Steuerleitung, die in der folgenden Abbildung durch
eine gepunktete blaue Linie gekennzeichnet ist
238
3
RM
STAND-BY ON
1: Ring
2: Backbone
3: Hauptleitung
4: Redundante Leitung
5: Steuerleitung
2
4
5
STAND-BY ON
1
(siehe Abbildung 67).
