Redundanz
12.11 Ring-/Netzkopplung
Anmerkung: Vermeiden Sie die Kombination des Rapid-Spanning-Tree-Protokolls und der
Netzkopplung.
1-Switch-Kopplung

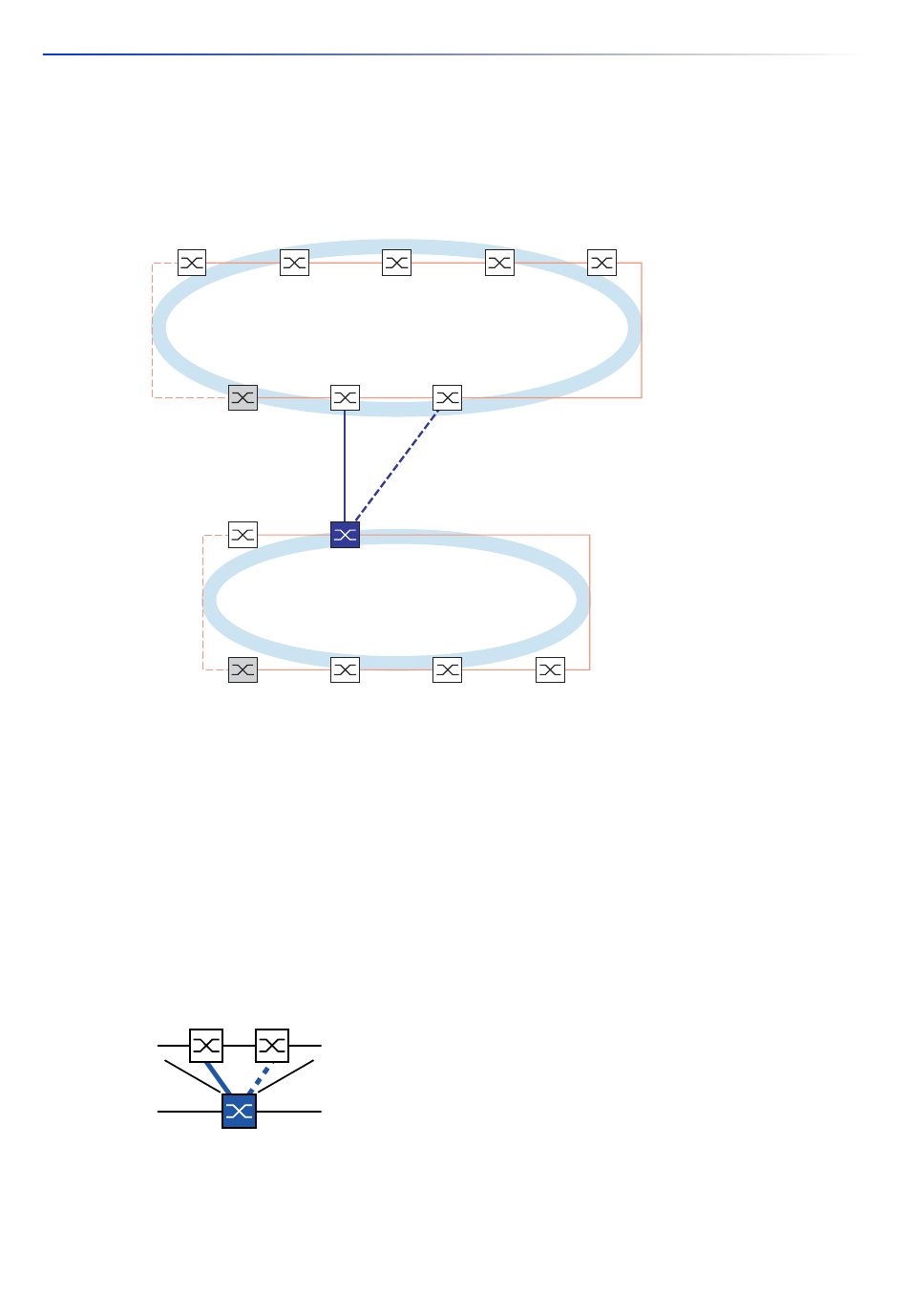

Abb. 61: Beispiel für die 1-Switch-Kopplung
Die durch die durchgängige blaue Linie gekennzeichnete Hauptleitung, die mit dem Partner-
Kopplungs-Port verbunden ist, stellt die Kopplung zwischen den 2 Netzen im normalen Betriebs-
modus her. Bei Ausfall der Hauptleitung übernimmt die durch die gestrichelte blaue Linie gekenn-
zeichnete redundante Leitung, die mit dem Kopplungs-Port verbunden ist, die Ring-/Netzkopplung.
1 Switch nimmt die Kopplungsumschaltung vor.
Die folgenden Einstellungen betreffen das in der ausgewählten Grafik blau dargestellte Gerät.
2
Abb. 62: 1-Switch-Kopplung
230
RM
5
3 4
RM
1: Ring
2: Backbone
3: Partner-Kopplungs-Port
4: Kopplungs-Port
5: Hauptleitung
6: Redundante Leitung
1
1: Kopplungs-Port
2: Partner-Kopplungs-Port
2
6
1
Ring-/
