VLANs
11.5 Privates VLAN
Die isolierten Ports
Wenn ein Endgerät zum Beispiel ausschließlich mit einem Gateway-Router kommunizieren soll,
dann schließen Sie es an einen isolierten Port an.
Privates VLAN
Primäres VLAN

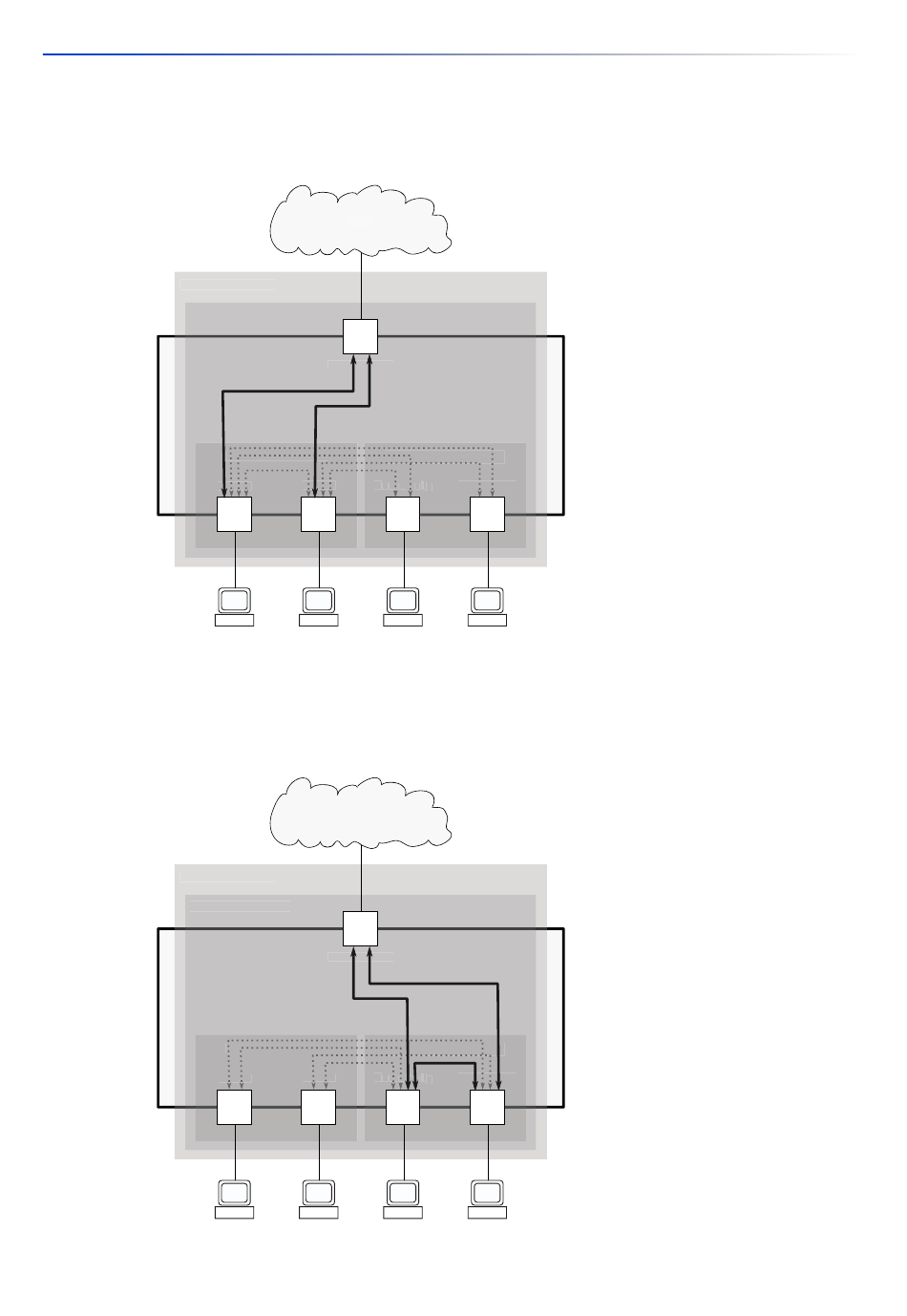

Abb. 30: Kommunikationsfluss der isolierten Ports
Die Community-Ports
nizieren. Wenn Sie 2 Endgeräte haben, die von anderen Geräten isoliert, aber miteinander kommu-
nizieren sollen, verbinden Sie diese Geräte mit Community-Ports.
Privates VLAN
Primäres VLAN
Abb. 31: Kommunikationsfluss der Community-Ports
168
1/2 und 1/3 können ausschließlich mit dem Promiscuous-Port kommunizieren.
Netz
1/1
Promiscuous
Isoliertes VLAN Community-VLAN
Isoliert Community
Isoliert
1/2 1/3
A B
1/4 und 1/5
Netz
1/1
Promiscuous
Isoliertes VLAN Community-VLAN
Isoliert Community
Isoliert
1/2 1/3
A B
Community
1/4 1/5
C D
können miteinander sowie mit dem Promiscuous-Port kommu-
Community
1/4 1/5
C D
