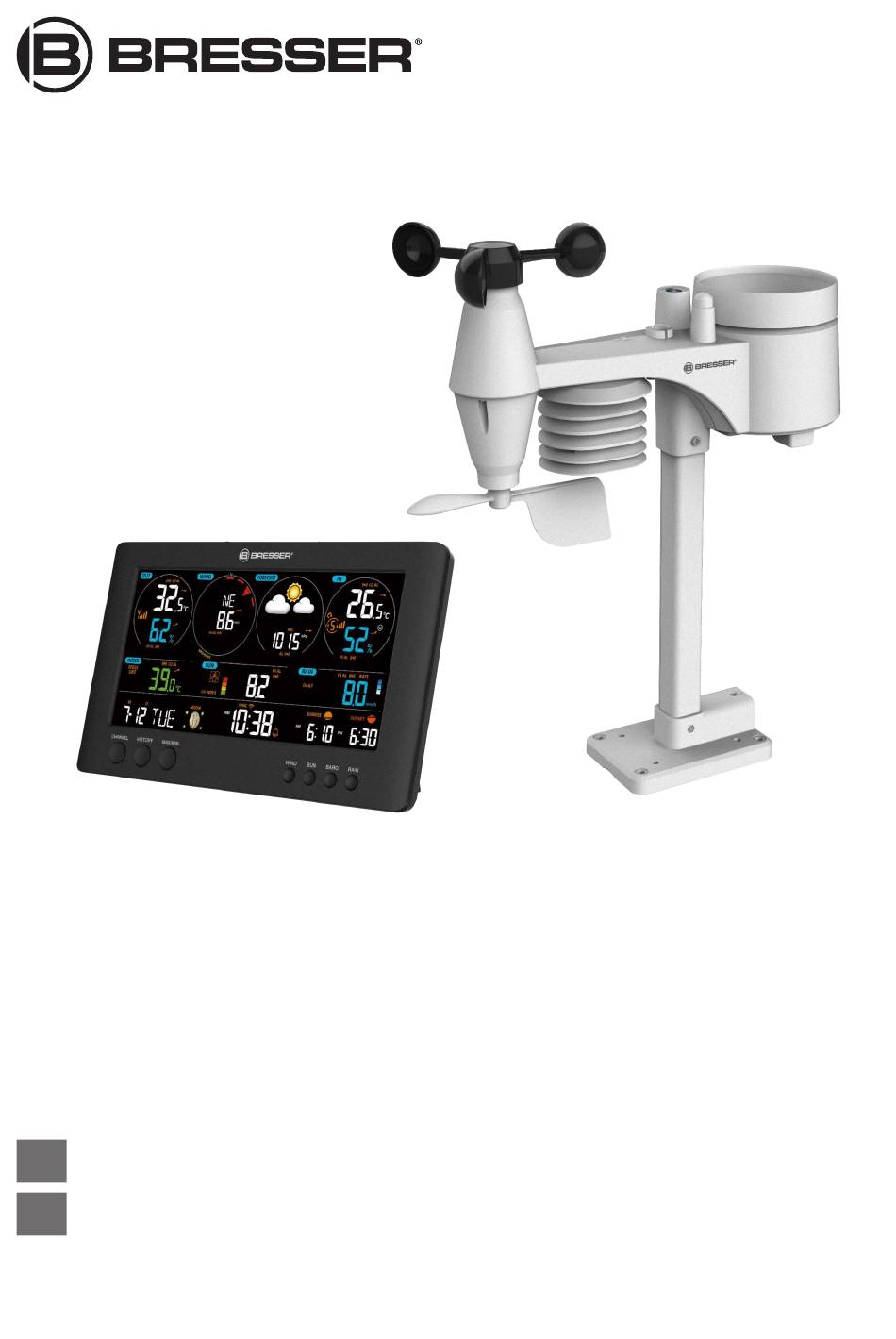

Weather Station · Wetterstation · WIFI ClearView 7in1 Instruction manual Bedienungsanleitung...
Seite 2
Desidera ricevere informazioni esaustive su questo prodotto in una lingua specifica? Venga a visitare il nostro sito Web al seguente link (codice QR Code) per conoscere le versioni disponibili. www.bresser.de/P7002586 GARANTIE · WARRANTY · GARANTÍA · GARANZIA www.bresser.de/warranty_terms WORKS WITH:...
Seite 3
English........................Deutsch .........................
Table of contents 1 Imprint ................................ 6 2 Validity note .............................. 6 3 About this Instruction Manual........................ 6 4 General safety instructions ........................... 6 5 Parts overview base station .......................... 8 6 Multisensor parts overview ........................... 9 7 Delivery content.............................. 9 8 Screen display .............................. 10 9 Before commissioning.......................... 11 10 The first steps ............................... 11 11 Establish power supply .......................... 11 12 Attaching rubber linings .......................... 12...
Seite 5
35 Heat index .............................. 25 36 Dew point .............................. 26 37 History record for the past 24 hours ...................... 26 38 Adjusting the display brightness........................ 26 39 Viewing Live weather data with Weather Underground................ 26 40 Retrieve Weathercloud weather data...................... 27 41 Setup the station to transmit weather data to AWEKAS ................ 27 42 Troubleshooting ............................ 27 43 EC declaration of conformity ........................ 28 44 UKCA Declaration of Conformity ........................ 28...
Seite 7
• Never leave children unattended when handling the device! Follow the instructions carefully and do not attempt to power this device with anything other than power sources recommended in this instruction manual, otherwise there is a danger of an electric shock! •...
NOTICE Danger of voltage damage! The manufacturer accepts no liability for voltage damage as a result of incorrectly inserted batteries, or the use of an unsuitable mains adapter! 5 Parts overview base station Illustration 1: All parts of the base station 1 Display 2 CHANNEL button (outdoor sensor channel se- lection)
8 Screen display Illustration 3: Screen display of the base station 1 Symbol for active high (HI) or low (LO) alarm 2 Trend arrow (steady, rising or falling) (outdoor) 3 Wind speed value 4 Wind direction (named) 5 Wind direction (graphical) 6 Air pressure value 7 Weather Forecast (12~24 hours) 8 Air pressure alarm...
9 Before commissioning NOTICE Avoid connection faults! In order to avoid connection problems between the devices, the following points must be observed during commissioning. 1. Place the base unit (receiver) and sensor (transmitter) as close together as possible. 2. Connect the power supply to the base unit and wait until the indoor temperature is displayed. 3.
Wireless sensor 4. Remove the screw on the battery compartment cover with a suitable Phillips screwdriver and re- move the battery compartment cover. 5. Insert 2 x AA size batteries into the battery compartment. Make sure that the battery terminals are correctly aligned (+/-).
2. Push a bolt through the hole and put the nut on the other side. Tighten the screw connection hand- tight. 3. Depending on the desired orientation, slide the opposite end of the assembly bar into the aperture for vertical or horizontal mounting of the assembly base. 4.
3. After successful registration and verification of the e-mail address, select the menu item "Devices" under the user account. 4. Click the '+New' link under 'Devices' and enter the device and location data in the 'Create New Device' window to create a new device. Select the appropriate weather station under 'Model'. For 'Link type' select the option 'Pro Weather Link'.
Seite 15
1 Stable: Stable: The base station is connected 2 (6-7) will flash. Blinking: The base station is to the WIFI router trying to establish a connection to the WIFI router 3 (6-7) will flash. Console currently in Access Point (AP) mode 3.
Seite 16
SETTINGS SETUP ADVANCED Language: English WiFi Router setup Search Router: ROUTER_A Add Router Security type: WAP2 ****** Router Password: Weather server setup Wunderground Station ID: WDw124 ****** Station key: Weatherclou d Station ID: IPACIR23Wc Station key: ****** URL: ws.awekas.at Station ID: IDCR21w1 Station key: ******...
Seite 17
11 Add another weather service (e.g. AWEKAS). 12 Enter 'Station ID' and 'Station Key' registered with another service* 13 Select time server 14 Select the time zone of your location 15 Enter latitude 16 Enter longitude 17 Select the direction (e.g. for EU countries the 18 Select the hemisphere in which the sensor is longitude is "East"...
19 Advanced settings SETTINGS SETUP ADVANCED Temperature Humidity % Indoor Current off set: 1 Current off set: - 5 Outdoor Current off set: - 9 Current offset: 1 0 CH 1 Current off set: 2 Current offset: - 5 CH 2 Current off set: 3 Current offset: - 2 CH 3...
9 Gain value for rain, wind speed, UV and light 10 The firmware update function only available in calibration. The wind direction has a +/- 10 off- PC/Mac web browser. set. 20 Automatic time setting After the power supply and the Wi-Fi connection are established, the time and date information is automatically transmitted by the Internet time server.
23 Wake-up call setting Setting the alarm time 1. Press the ALARM button for approx. 2 seconds to enter the alarm time settings mode. 2. Digits to be set are flashing. 3. Press UP or DOWN button to change the value. 4.
UV Index 12-16 Sunburn time 45 minutes 30 minutes 15 minutes 10 minutes Recommended protection indic- ator Moderate or high UV level! It is re- Very high or extreme UV level! commended to wear sunglasses, a It is recommended to wear broad brim hat and long-sleeved sunglasses, a broad brim hat clothing.
Illustration 5: (A) Northern hemisphere, (B) Southern hemisphere 1 New moon 2 Waxing crescent 3 First quarter 4 Waxing gibbous 5 Full moon 6 Waning gibbous 7 Third quarter 8 Waning crescent 30 Weather trend A weather trend for the next 12-24 hours is calculated from the measured values and displayed graph- ically as follows: 1 Sunny 2 Partly Cloudy...
31 Trend arrow indicators 1 Rising 2 Steady 3 Falling The temperature and humidity trend indicator shows the trends of changes in the forthcoming few minutes. Arrows indicate a rising, steady or falling trend. 32 Barometric / Atmospheric Pressure Atmospheric pressure (hereinafter referred to as "air pressure") is the pressure at any place on earth caused by the weight of the layer of air above it.
> 55° C Extreme danger Strong risk of dehydration / sun stroke (> 130° F) 41° C – 54° C Danger Heat exhaustion likely (106° F – 129° F) 33° C – 40° C Extreme caution Possibility of dehydration (91° F – 105° F) 27°...
2. You can download the Weather Underground Smartphone App to view the live weather data of your weather station via Android or iOS devices (for more information, please visit: https:// www.wunderground.com/download) 40 Retrieve Weathercloud weather data 1. To view the live data from your multi-sensor in a web browser, please visit weathercloud.net and log in to your own account.
43 EC declaration of conformity A "Declaration of conformity" in accordance with the applicable directives and correspond- ing standards has been prepared by Bresser GmbH. The full text of the EC declaration of conformity is available at the following Internet address: www.bresser.de/down- load/7002586 7902586/CE/7002586 7902586_CE.pdf...
Seite 29
1 Replace the wind cups 2 Cleaning the UV sensor and calibration • Remove rubber cap and unscrew • For the most accurate readings, please use pure water to clean the UV sensor cover lens before • Remove the wind cup for replace- mounting, and then periodically.
5 Cleaning the thermo/hygro sensor • Unscrew the 2 screws at the bottom of the radiation shield. • Gently pull out the shield. • Remove carefully any dirt or insects inside the sensor casing. Note : The radiation shield comprises different parts inserted one inside another. Two bottom parts are closed. Do not change their order! Do not let the sensors inside get wet! •...
Seite 31
Inhaltsverzeichnis 1 Impressum .............................. 33 2 Gültigkeitshinweis............................ 33 3 Zu dieser Anleitung ............................ 33 4 Allgemeine Sicherheitshinweise......................... 34 5 Teileübersicht Basisstation......................... 35 6 Teileübersicht Multisensor .......................... 36 7 Lieferumfang.............................. 37 8 Displayanzeigen ............................ 37 9 Vor der Inbetriebnahme .......................... 38 10 Die ersten Schritte............................ 38 11 Stromversorgung herstellen ........................ 38 12 Gummibeläge anbringen .......................... 39 13 Multifunktions-Funksensor montieren und anbringen ................ 40 14 Signalübertragung............................ 41 15 Benutzerkonto für Weather Underground einrichten (optional) .............. 41...
Seite 32
35 Hitzeindex.............................. 53 36 Taupunkt ............................... 53 37 Historie-Daten der letzten 24 Stunden...................... 53 38 Helligkeit der Displayanzeige regulieren.................... 54 39 Weather Underground Live Wetterdaten abrufen .................. 54 40 Weathercloud Wetterdaten abrufen...................... 54 41 Einrichtung der Station zur Übertragung der Wetterdaten an AWEKAS .......... 54 42 Fehlerbehebung............................ 54 43 EG-Konformitätserklärung .......................... 55 44 Garantie ................................. 55 45 Reinigung und Wartung.......................... 56...
4 Allgemeine Sicherheitshinweise GEFAHR Gefahr eines Stromschlags! Dieses Gerät beinhaltet Elektronikteile, die über eine Stromquelle (Netzteil und/oder Batterien) betrie- ben werden. Bei unsachgemäßer Verwendung dieses Produkts besteht die Gefahr eines Strom- schlags. Ein Stromschlag kann zu schweren bis tödlichen Verletzungen führen. Beachten Sie daher unbedingt die nachfolgenden Sicherheitsinformationen.
HINWEIS Gefahr von Sachschäden! Bei unsachgemäßer Handhabung können das Gerät und/oder die Zubehörteile beschädigt werden. Verwenden Sie das Gerät deshalb nur entsprechend den nachfolgenden Sicherheitsinformationen. • Bauen Sie das Gerät nicht auseinander! Wenden Sie sich im Falle eines Defekts an Ihren Fach- händler.
27 Temperaturwert entsprechend dem gewählten 28 Wetter-Index (gefühlt, Taupunkt, Hitze, Wind- Wetter-Index kühle) 29 Windstärke (Einordnung nach Beaufort) 30 Luftfeuchtigkeit (Außenbereich) 31 Multifunktionsaußensensor: Symbol für die Si- 32 Außentemperatur gnalempfangsstärke des Multifunktionssen- sors 9 Vor der Inbetriebnahme HINWEIS Vermeidung von Verbindungsstörungen! Um Verbindungsstörungen zwischen den Geräten zu vermeiden, sind die folgenden Punkte bei der In- betriebnahme zu beachten.
2. Netzstecker in die Steckdose stecken. 3. Das Gerät wird direkt mit Strom versorgt. Installation der Backup Batterie: 1. Batteriefachdeckel entfernen. 2. Batterie in das Batteriefach einsetzen. Dabei die korrekte Ausrichtung der Batteriepole (+/-) beach- ten. 3. Batteriefachdeckel wieder aufsetzen. Funksensor 4.
13 Multifunktions-Funksensor montieren und anbringen Abhängig vom gewünschten Standort kann der Funksensor auf verschiedene Weise montiert werden. HINWEIS! Bei der Montage stets darauf achten, dass sich der obere Teil der Windfahne mindes- tens 1,5 Meter über dem Erdboden befindet. Beim Anbringen mithilfe der Dosenlibelle im Sen- sorkopf für eine absolut waagerechte Position sorgen.
14 Signalübertragung Die Basisstation verbindet sich automatisch mit dem Multi-Außensensor und (wenn verfügbar) mit an- deren kabellosen Sensoren. Sie können außerdem die WIFI / SENSOR Taste drücken um direkt nach den Sensoren zu suchen. Bei erfolgreicher Verbindung werden das Symbol für Außenbereich (OUT) und/oder der Kanal auf dem Display angezeigt.
17 Benutzerkonto für weitere Wetterdienste (z.B. AWEKAS) einrichten 1. Sie haben die Möglichkeit einen Wetterdienst von Drittanbietern zu nutzen, wie hier am Beispiel von AWEKAS gezeigt. 2. Folgende Webadresse für den Dienst ‚AWEKAS‘ in die Adresszeile des Webbrowsers eingeben: https://join.awekas.at 3.
Seite 43
4. Tragen Sie jetzt Ihre Router Daten (SSID Ihres heimischen WIFI Routers) und Wetterdienst Daten (Station ID / Station Key) ein und wählen Sie den Dienst zur automatischen Zeitübermittlung aus. SETTINGS SETUP ADVANCED Language: English WiFi Router setup Search Router: ROUTER_A Add Router Security type:...
Seite 44
7 Sicherheitstyp des Routers wählen (i.d.R. 8 W-LAN-Passwort des Routers eingeben (Feld WAP2) leer lassen, wenn kein Passwort vergeben wurde) 9 Bei Wunderground registrierte 'Station ID' und 10 Bei Weathercloud registrierte 'StationID' und 'Station Key' eingeben* 'Station Key' eingeben* 11 Weiteren Wetterdienst hinzufügen (z.B. AWE- 12 Für weiteren Dienst registrierte 'Station ID' und KAS).
19 Erweiterte Einstellungen SETTINGS SETUP ADVANCED Temperature Humidity % Indoor Current off set: 1 Current off set: - 5 Outdoor Current off set: - 9 Current offset: 1 0 CH 1 Current off set: 2 Current offset: - 5 CH 2 Current off set: 3 Current offset: - 2 CH 3...
9 Verstärkungswert für Regen-, Windgeschwin- 10 Die Firmware-Update-Funktion ist nur im PC/ digkeits-, UV- und Lichtkalibrierung. Die Wind- Mac-Webbrowser verfügbar. richtung hat einen +/- 10 Versatz. 20 Automatische Zeiteinstellung Nachdem die Stromversorgung und die Internetverbindung hergestellt wurden, werden die Zeit- und Datumsinformationen (koordinierte Weltzeit UTC) vom Internet-Zeitserver automatisch übertragen.
Time server setup nist.time.gov Server URL : 0:00 Time Zone: 23 Weckrufeinstellung Weckzeit einstellen 1. ALARM-Taste ca. 2 Sekunden drücken um in den Weckzeiteinstellungsmodus zu gelangen. 2. Die einzustellenden Ziffern blinken. 3. UP- oder DOWN-Taste drücken, um den Wert zu verändern. 4.
REGEN-ANZEIGE 4. [ RAIN ]-Taste drücken, um umzuschalten zwischen: 5. HOURLY - die Gesamtniederschlagsmenge der letzten Stunde 6. DAILY - die Gesamtregenmenge ab Mitternacht (Voreinstellung) 7. WEEKLY - die Gesamtregenmenge der aktuellen Woche 8. MONTHLY - die Gesamtregenmenge des aktuellen Kalendermonats 9.
4. SUN-Taste abschließend drücken, um Einstellungen zu speichern und den Einstellungsmodus zu verlassen. UV Index Dieser Modus zeigt den aktuellen UV-Index, der vom Außensensor er- kannt wird. Die entsprechende Gefährdungsgrad und der empfohlene Schutzindikator werden ebenfalls angezeigt. Sonnenbrandzeit Dieser Modus zeigt die empfohlene Sonnenbrandzeit an, die entspre- chend dem aktuellen UV-Level liegt.
Der Klimaindikator ist eine bildliche Anzeige, die auf der Innenlufttemperatur und -luftfeuchtigkeit ba- siert, um das Komfortniveau zu bestimmen. Hinweis: • Die Komfortanzeige kann bei gleicher Temperatur unterschiedlich ausfallen, abhängig von der Luftfeuchtigkeit. • Es gibt keine Komfortanzeige, wenn die Temperatur unter 0 ° C oder über 60 ° C liegt. 29 Mondphasen Im Bereich der nördlichen Halbkugel wächst der Mond von rechts an.
3 Bewölkt 4 Regen 5 Regen/Stürmisch 6 Schnee Hinweis: • Die Genauigkeit einer druckbasierten Wettervorhersage liegt bei etwa 70% bis 75%. • Die Wettervorhersage ist für die nächsten 12 Stunden gedacht, sie muss nicht unbedingt die aktu- elle Situation widerspiegeln. •...
• HINWEIS! Der eingebaute Barometer registriert umgebungsbedingte Veränderungen des absoluten Luftdrucks. Basierend auf den gesammelten Daten kann so eine Prognose für die Wetterbedingungen in den kommenden 12 Stunden erstellt werden. Hierzu wechseln die Wetterindikatoren entsprechend dem ermittelten absoluten Luftdruck bereits nach einer Stunde Betriebszeit.
Die nachfolgende Grafik veranschaulicht die steigende Gefahr für den menschlichen Organismus bei Anstieg des Hitze-Index oder der Windkühle. Abb. 6: Verhältnismäßigkeit von Hitze-Index und Windkühle. 35 Hitzeindex Drücken Sie die INDEX-Taste mehrmals bis HEAT INDEX (Hitzeindex) auf dem Display angezeigt wird. Hitzeindex Warnung Bedeutung...
38 Helligkeit der Displayanzeige regulieren Die Display-Helligkeit wird über die dimmbare Hintergrundbeleuchtung gesteuert und kann an die Lichtverhältnisse der Umgebung angepasst werden: • Den [HI/LO/AUTO] Schalter verschieben, um die Display-Helligkeit zu ändern. Reihenfolge der Helligkeitsstufen: hell [HI] > dunkel [LO] > automatisch [AUTO] •...
Wänden oder Klimaanlagen befindet. 43 EG-Konformitätserklärung Eine „Konformitätserklärung“ in Übereinstimmung mit den anwendbaren Richtlinien und entsprechenden Normen ist von der Bresser GmbH erstellt worden. Der vollständige Text der EG-Konformitätserklärung ist unter der folgenden Internetadresse verfügbar: www.bresser.de/download/7002586 7902586/CE/7002586 7902586_CE.pdf 44 Garantie Die reguläre Garantiezeit beträgt 5 Jahre und beginnt am Tag des Kaufs.
45 Reinigung und Wartung • Trennen Sie das Gerät vor der Reinigung von der Stromquelle (Netzstecker ziehen oder Batterien entfernen)! • Reinigen Sie das Gerät nur äußerlich mit einem trockenen Tuch. Benutzen Sie keine Reinigungs- flüssigkeit, um Schäden an der Elektronik zu vermeiden. 1 Die Windschalen austauschen 2 Reinigung des UV-Sensors und Kalibrierung •...
3 Die Windfahne austauschen 4 Regen-Auffangbehälter (Trichter) reinigen • Windfahne abschrauben und austau- • Drehen Sie den Auffangbehälter um etwa 30° ge- schen gen den Uhrzeigersinn. • Ziehen Sie den Trichter vorsichtig nach oben her- aus. • Reinigen Sie ihn und entfernen Sie Schmutz und Insekten.
