Vector MZ3-V11 Bedienungsanleitung

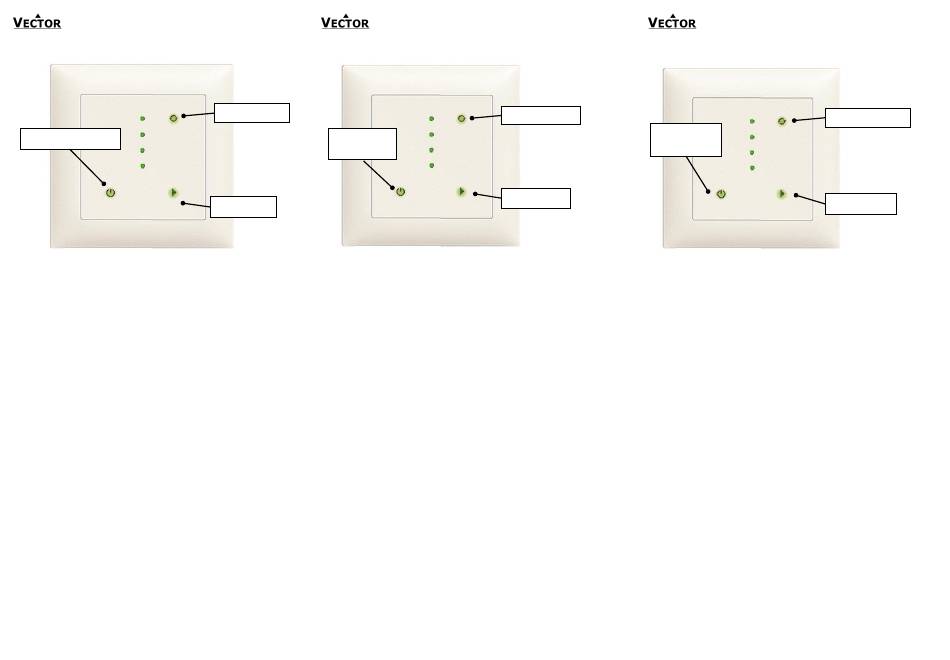

Display and operation
ON/OFF button
ON/OFF operation and JP 1
The device is activated by pressing the ON/OFF button.
Depending on JP1, the ventilation runs at minimum volume or shut-off mode in OFF mode
If JP1 is in position 1-2, in OFF mode the output is 0 VDC. Ventilation switches off.
If JP1 is in position 2-3, in OFF mode the output stays in step 0 (minimum air volume)
Manual operation
If a sensor signal is detected at the input, the automatic operation of the device is enabled.
The following operation modes will be activated through repeated pressing of the step button:
Level 0 = Minimum air volume
Level 1
Level 2
Level 3 = Maximum air volume
AUTO operation
The operating modes are activated only after 3 seconds. This prevents unnecessary switching
when setting the device. The step-indication and buttons light up in green or blue depending
on the type of device.
The device is equipped with proximity detection. When approaching a distance of approx. 10
cm, the luminosity of the LED increases. After 30 seconds without interaction, the LEDs dim
down again and thus save energy.
AUTO operation
If a sensor signal is detected at the input, the automatic operation of the device is enabled. The
steps are then activated based on the sensor signal and the limits defined under IP04 – IP06.
IP08 defines a time delay after which the unit returns to automatic operation once placed into
manual. Setting a level limit of IP04 – IP06 to 0, deactivates this step for automatic mode. The
sensor signal will then not be able to activate this particular step.
Parameter copy
It is now possible to copy settings to an accessory (AEC-PM2) and to copy them back to other
MZ3. For this, remove the front panel of the MZ3, insert AEC-PM2 in the designated plug.
Connect OPA-S and copy parameter from MZ3 to AEC-PM2 by setting OP06 to 1.
AEC-PM2 "Data" LED is ON for 5 seconds after successful parameter copy and OP06 is set to
0. If the parameter copy failed the LED blinks for 5 seconds and OP06 is set to 7.
Copy parameter from AEC-PM2 to MZ3 simply by pressing the "Copy" button on the AEC-
PM2. AEC-PM2 "Data" LED is ON for 5 seconds after successful parameter copy. If the
parameter copy failed the LED blinks for 5 seconds.
Doc: 70-10-0562D, V2.2 20210419
MZ3-V11
Anzeige und Bedienung
AUTO-Operation
EIN/AUS-
Taste
Step button
EIN/AUS-Betrieb und JP1
Das Gerät wird durch Drücken der EIN/AUS-Taste ein- oder ausgeschaltet.
Abhängig von JP1 läuft die Ventilation im AUS-Betrieb auf minimal Volumen oder Sperrbetrieb
Bei JP1 auf Position 1-2, wird der Ausgang im AUS-Betrieb stromlos geschaltet (Sperrbetrieb).
Bei JP1 auf Position 2-3, bleibt der Ausgang im AUS-Betrieb auf Stufe 0 (minimal Volumen).
Manueller Betrieb
Durch wiederholtes Drücken der Stufen-Taste werden folgende Betriebsarten der Reihe nach
aktiviert:
Stufe 0 = minimal Volumen
Stufe 1
Stufe 2
Stufe 3 = maximal Volumen
AUTO-Betrieb
Die Betriebsarten werden erst nach 3 Sekunden aktiviert. Dies verhindert unnötiges Schalten beim
Einstellen des Gerätes. Die Stufen und Tasten leuchten je nach Gerätetyp in grüner oder blauer
Farbe.
Der Stufenschalter verfügt über eine berührungslose Annäherungserkennung. Bei Annäherung auf
eine Distanz von ca. 10 cm erhöht sich die Leuchtkraft der LED. Nach 30 Sekunden ohne Interaktion
mit dem Gerät dimmen die LED wieder ab und sparen damit Energie
AUTO-Betrieb
Der AUTO-Betrieb wird vom Gerät freigeschaltet, falls ein Fühlersignal am Eingang detektiert wird.
Die Lüfterstufen werden dann abhängig vom Sensorsignal und den unter IP04 - IP06 definierten
Grenzwerten aktiviert. IP08 definiert eine Zeitverzögerung, nach der das Gerät in den
Automatikbetrieb zurückkehrt, falls es in den manuellen Betrieb versetzt wurde. Die Einstellung eines
Grenzwertes von IP04 - IP06 auf 0 deaktiviert diese Stufe für den Automatikbetrieb. Das
Sensorsignal ist dann nicht in der Lage, diese Stufe zu aktivieren.
Parameter kopieren
Es ist jetzt möglich, Einstellungen auf ein Zubehörteil (AEC-PM2) zu kopieren und sie auf andere
MZ3 zu übertragen.
Dazu die Frontplatte des MZ3 entfernen, AEC-PM2 in den dafür vorgesehenen Stecker einsetzen.
OPA-S anschließen und Parameter von MZ3 zu AEC-PM2 kopieren, indem OP06 auf 1 gesetzt wird.
Die "Daten"-LED des AEC-PM2 leuchtet nach erfolgreichem Parameterkopieren 5 Sekunden lang
und OP06 wird auf 0 gesetzt. Wenn das Parameterkopieren fehlgeschlagen ist, blinkt die LED 5
Sekunden lang und OP06 wird auf 7 gesetzt.
Die Parameter von AEC-PM2 nach MZ3 einfach durch Drücken der "Copy"-Taste auf dem AEC-PM2
kopieren. Die "Daten"-LED des AEC-PM2 leuchtet nach dem erfolgreichen Kopieren der Parameter
5 Sekunden lang. Wenn die Parameterkopie fehlgeschlagen ist, blinkt die LED für 5 Sekunden.
MZ3-V11
AUTO-Betrieb
Stufen-Taste
© Vector Controls GmbH, Switzerland
Affichage et fonctionnement
Interrupteur
ON/OFF
ON / OFF fonctionnement
L'appareil s'allume ou s'éteint en appuyant sur la touche ON/OFF.
Selon le JP1, la ventilation fonctionne en mode OFF au volume minimum ou en mode bloqué.
En position JP1 1-2, la sortie se trouve dans le (mode de verrouillage) mode OFF désexcité.
Dans JP1 sur la position 2-3, la sortie est en mode OFF au niveau 0 (volume minimum)
demeure.
Le mode manuel et AUTO
Les modes de fonctionnement suivants sont activés séquentiellement en appuyant plusieurs fois les
étapes clés :
Niveau 0 = volume minimal
Niveau 1
Niveau 2
Niveau 3 = volume maximum
Le mode AUTO
Les modes de fonctionnement sont activés seulement au bout de 3 secondes. Cela empêche la
commutation inutile lorsque le réglage du dispositif. Les niveaux et les boutons s'allument en vert ou en
bleu, selon le type d'appareil.
L'appareil est équipé d'une détection de proximité sans contact. En s'approchant d'une distance
d'environ 10 cm, la luminosité de la LED augmente. Après 30 secondes sans interaction avec l'appareil,
les DEL s'éteignent à nouveau et économisent ainsi de l'énergie.
Le mode AUTO
Le mode AUTO est activé par le dispositif si un signal de capteur est détecté à
ensuite activées en fonction du signal du capteur et des limites définies sous IP04 - IP06. IP08 définit
une temporisation après laquelle l'appareil revient en mode automatique une fois mis en mode manuel.
Le réglage d'une limite de niveau IP04 - IP06 à 0, désactive cette étape pour le mode automatique. Le
signal du capteur ne pourra alors pas activer cette étape particulière.
Copie des paramètres
Il est maintenant possible de copier les paramètres sur un accessoire (AEC-PM2) et de les copier sur
d'autres MZ3. Pour ce faire, retirez le panneau avant du MZ3, insérez l'AEC-PM2 dans la prise prévue à
cet effet. Connectez l'OPA-S et copiez les paramètres du MZ3 vers l'AEC-PM2 en réglant OP06 sur 1
avec l'OPA-S. La DEL "Data" de l'AEC-PM2 est allumée pendant 5 secondes après la copie réussie des
paramètres et OP06 est réglé sur 0. Si la copie des paramètres a échoué, la DEL clignote pendant 5
secondes et OP06 est réglé sur 7.
Copiez les paramètres de l'AEC-PM2 vers le MZ3 en appuyant simplement sur le bouton "Copy" de
l'AEC-PM2.
La DEL "Data" de l'AEC-PM2 est allumée pendant 5 secondes après la copie réussie des
paramètres. Si la copie des paramètres a échoué, la DEL clignote pendant 5 secondes.
MZ3-V11
Le mode AUTO
Touches step
l'entrée. Les étapes sont
Subject to alterations
