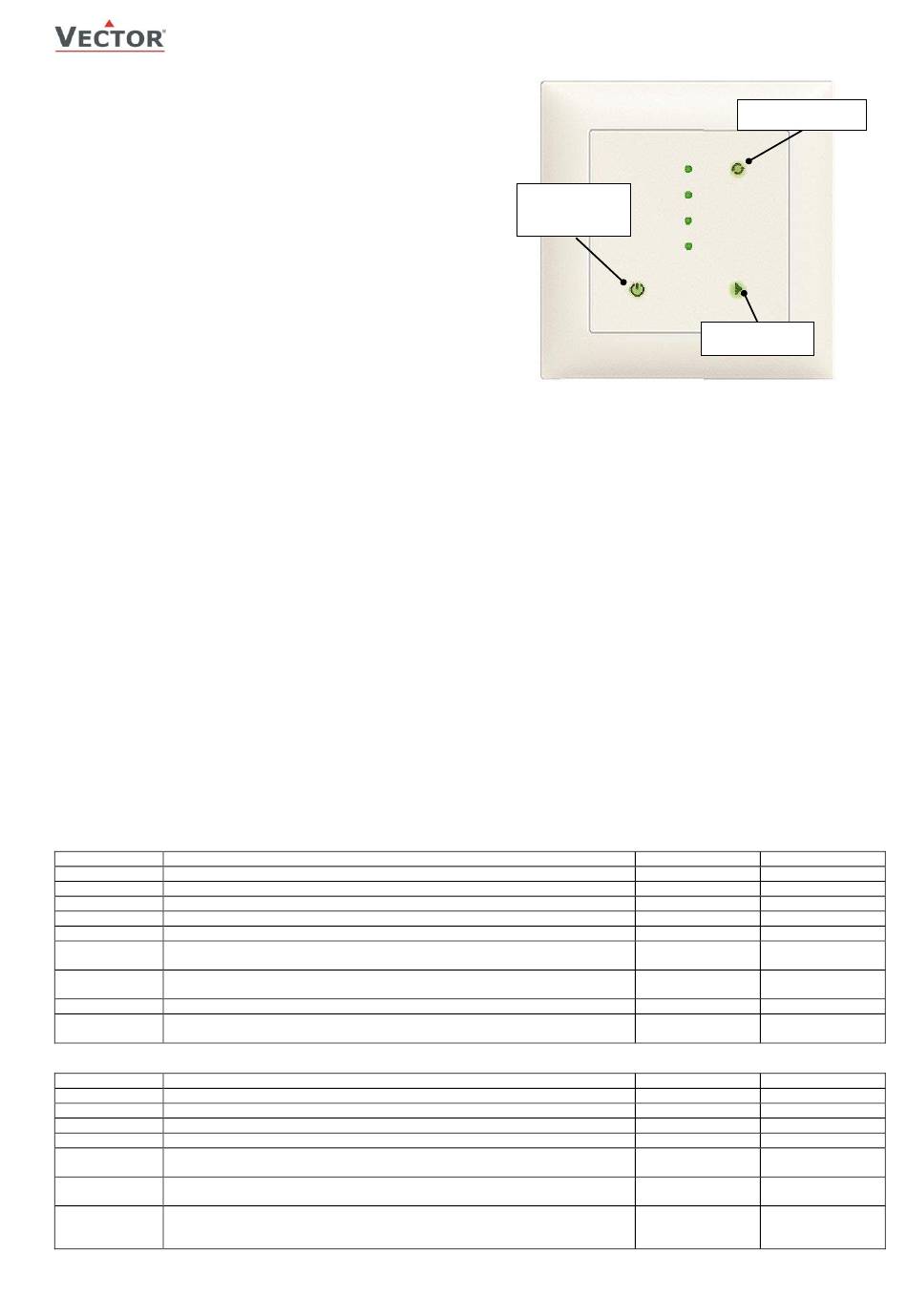

Anzeige und Bedienung
EIN/AUS-Betrieb
Das Gerät wird durch Drücken der EIN/AUS-Taste ein- oder
ausgeschaltet. Je nach der Position von JP1 bleibt der minimale
Betrieb auch im AUS-Betrieb aktiviert. Im AUS-Betrieb leuchtet
das Betriebsarten-Symbol mit reduzierter Intensität.
Manueller Betrieb
Durch wiederholtes Drücken der Stufen-Taste werden folgende
Betriebsarten der Reihe nach aktiviert:
Stufe 0 = minimal Volumen
Stufe 1
Stufe 2
Stufe 3 = maximal Volumen
Auto-Betrieb
Die Betriebsarten werden erst nach 3 Sekunden aktiviert. Dies
verhindert unnötiges Schalten beim Einstellen des Gerätes. Die
Stufen und Tasten leuchten je nach Gerätetyp in grüner oder
blauer Farbe.
Der Stufenschalter verfügt über eine berührungslose Annäherungserkennung. Bei Annäherung auf eine Distanz von ca. 10
cm erhöht sich die Leuchtkraft der LED. Nach 30 Sekunden ohne Interaktion mit dem Gerät dimmen die LED wieder ab
und sparen damit Energie.
AUTO-Betrieb
Der automatische Betrieb des Gerätes wird freigeschaltet, sobald ein Sensorsignal am Eingang erkannt wird. Während des
AUTO-Betriebs werden die Lüftungsstufen über ein Steuersignal geregelt. Die Schaltgrenzen für jede Stufe werden mit
IP04 - IP06 eingestellt. Die mit IP07 definierte Hysterese verhindert ein schnelles Hin- und Herschalten der Stufen im
Automatikbetrieb.
Funktion: Eine Stufe wird aktiviert, sobald das Eingangssignal die definierte Schaltgrenze überschreitet (IP04-IP06). Sie
wird deaktiviert, wenn das Eingangssignal unter die Schaltgrenze abzüglich der Hysterese fällt. Bei einer Hysterese von
beispielsweise 10% und einer Aktivierungsgrenze von 40% aktiviert sich die Stufe mit einem 40%igen Eingangssignal und
schaltet mit einem 30%igen Eingangssignal auf die nächst niedrigerer Stufe herunter.
Die automatische Umschaltung für einzelne Stufen kann durch Einstellen einer Schaltgrenze von 0 deaktiviert werden, so
dass das Steuersignal diese Stufe nicht aktivieren kann. Dies kann verwendet werden, um eine automatische Aktivierung
der höchsten Stufe (Boost) zu verhindern. IP08 definiert eine Rückstellzeit, nach deren Ablauf das Gerät in den
Automatikbetrieb zurückkehrt, falls es manuell übersteuert wurde. Bei einer Rückstellzeiteinstellung von 0, wird das
automatische Zurücksetzen verhindert.
Software Konfiguration
Der MZ3-V11 ist für die meisten Anwendungen voreingestellt. Für spezielle Anforderungen und Kundenwünsche können
Anpassungen an den Einstellungen vorgenommen werden. Dies geschieht durch Anpassung von passwortgeschützten
Parametern. Diese Parameter können während des Betriebes direkt am Gerät über die Bedieneinheiten OPA-S eingestellt
werden. Die Bedieneinheit OPA-S muss für die Anpassung der Parameter mit dem MZ3-V11 verbunden werden. Diese
Verbindung darf nicht früher als fünf Sekunden nach dem letzten Tastendruck getrennt werden.
Eingangskonfiguration
Parameter
Beschreibung
IP00
Prozent wird als Einheit in der Anzeige dargestellt
IP01
Anzahl Messungen für Mittelwertbildung
IP02
Kalibration des Messwerts (Uout = Uset+Offset)
IP03
Eingangssignal: OFF = 0-10V, ON = 2-10V
IP04
Schaltgrenze der 1. Stufe im AUTO-Betrieb
IP05
Schaltgrenze der 2. Stufe im AUTO-Betrieb. Hinweis: Wenn diese Stufe auf 0
gesetzt wird, ist sie für den automatischen Betrieb deaktiviert.
IP06
Schaltgrenze der 3. Stufe im AUTO-Betrieb. Hinweis: Wenn diese Stufe auf 0
gesetzt wird, ist sie für den automatischen Betrieb deaktiviert.
IP07
Hysterese im AUTO-Betrieb
IP08
Rückstellzeit des manuellen Betriebs auf Automatisch
Die Rückstellung ist deaktiviert bei Einstellung = 0
Ausgangskonfiguration
Parameter
Beschreibung
OP00
Ausgangsspannung Stufe 0, 0...100 % = 0...10.0 VDC
OP01
Ausgangsspannung Stufe 1. Ein Wert von 0 deaktiviert diese Stufe.
OP02
Ausgangsspannung Stufe 2. Ein Wert von 0 deaktiviert diese Stufe.
OP03
Ausgangsspannung Stufe 3. Ein Wert von 0 deaktiviert diese Stufe.
OP04
Automatische Rückstellzeit der höchsten Stufe auf die Stufe welche in OP05
definiert ist. Die Rückstellung ist deaktiviert bei Einstellung = 0
OP05
Stufe nach automatischer Rückstellung. Diese Stufe wird aktiviert, wenn die
in OP04 definierte Rückstellzeit abgelaufen ist.
OP06
0:
1:
7:
Doc: 70-01-0836 V2.2, 20210628
Änderungen vorbehalten
Parameter-Kopie erfolgreich; Keine Aktion
Parameter-Kopie nach AEC-PM2 starten
Kopierfehler (kein AEC-PM2 oder Kommunikationsfehler)
EIN/AUS-
Taste
© Vector Controls GmbH, Schweiz
www.vectorcontrols.com
MZ3-V11
AUTO-Betrieb
Stufen-Taste
Bereich
Standard
ON, OFF
ON
1...255
3
-10...10
0
ON, OFF
OFF
0...100%
40%
0...100%
60%
0...100%
80%
0...100%
10%
0...255 min
0 min
Bereich
Standard
0...100%
20% = 2 V
0...100%
40% = 4 V
0...100%
60% = 6 V
0...100%
100% = 10 V
0...255 min
120 min
0...2
0
0-1
0
7: nur Anzeige
