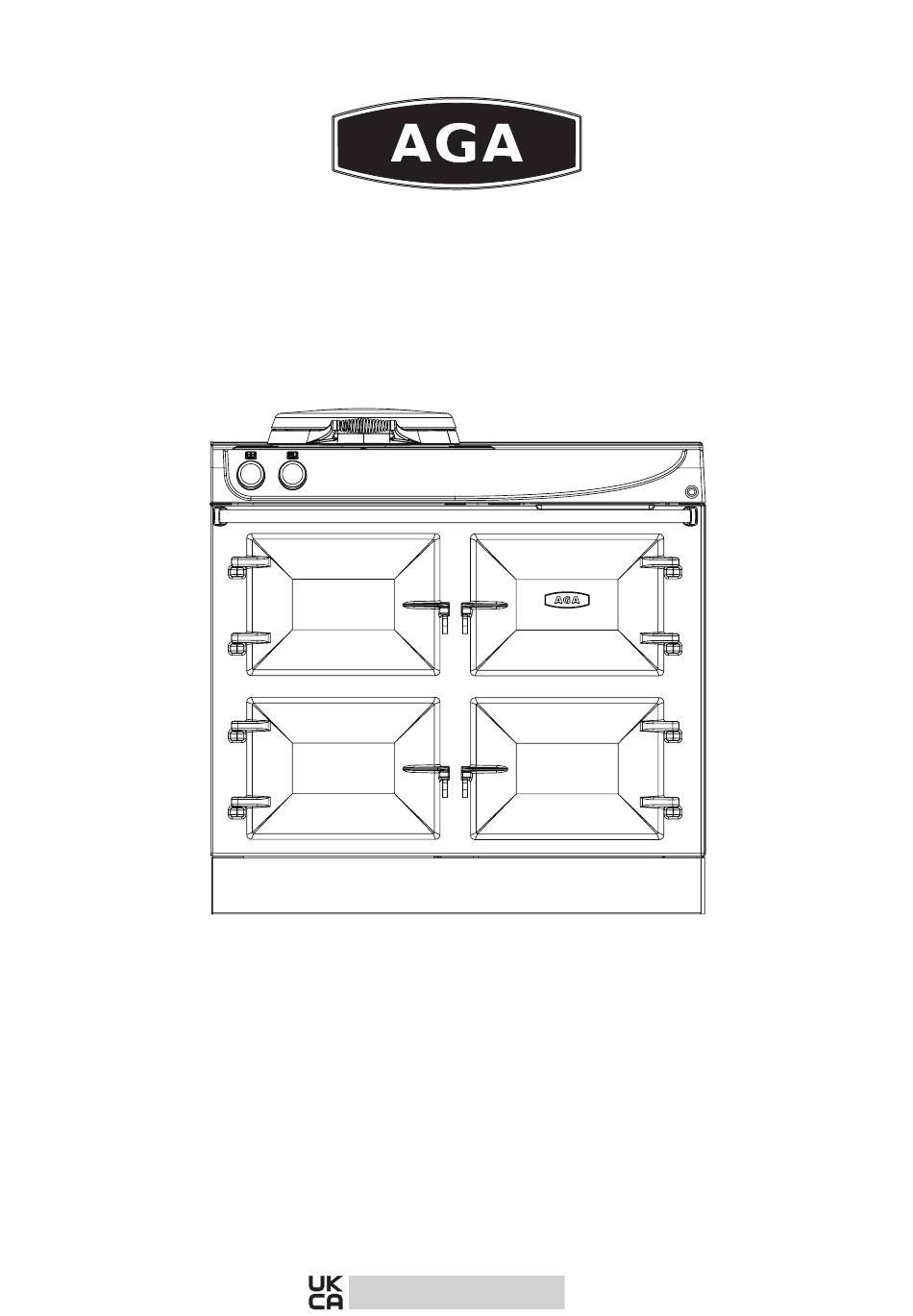

LPRT 517879
AGA R3
Modellnummern:
R3 110-4i, 170-5i
Bedienungsanleitung und
Installationsanweisungen
VORSICHT: DIESES GERÄT IST SCHWER. ZUM TRANSPORT MÜSSEN GEEIGNETE AUSRÜSTUNG UND AUSREICHEND
PERSONAL EINGESETZT WERDEN, UM SCHÄDEN AM GERÄT ODER AM BODEN ZU VERMEIDEN.
DENKEN SIE DARAN, dass beim Austausch eines Geräteteils ausschließlich Ersatzteile verwendet werden dürfen, die den von
uns geforderten Sicherheits- und Leistungsanforderungen entsprechen.
NUTZEN SIE reparierte oder nachgefertigte Teile verwenden, außer wenn diese eindeutig als von AGA zugelassen
gekennzeichnet sind.
BITTE LESEN SIE DIESE ANWEISUNGEN VOR DEM EINSATZ DIESES GERÄTS SORGFÄLTIG DURCH UND BEWAHREN SIE SIE
FÜR DIE KÜNFTIGE NUTZUNG AN EINEM SICHEREN ORT AUF.
Zur Verwendung in DE
11/20 EINS 517911
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für AGA R3
Inhaltszusammenfassung für AGA R3
- Seite 1 DENKEN SIE DARAN, dass beim Austausch eines Geräteteils ausschließlich Ersatzteile verwendet werden dürfen, die den von uns geforderten Sicherheits- und Leistungsanforderungen entsprechen. NUTZEN SIE reparierte oder nachgefertigte Teile verwenden, außer wenn diese eindeutig als von AGA zugelassen gekennzeichnet sind. BITTE LESEN SIE DIESE ANWEISUNGEN VOR DEM EINSATZ DIESES GERÄTS SORGFÄLTIG DURCH UND BEWAHREN SIE SIE FÜR DIE KÜNFTIGE NUTZUNG AN EINEM SICHEREN ORT AUF.
-
Seite 3: Inhaltsverzeichnis
Inhalt Gesundheit und Betriebssicherheit Einleitung Übersicht 110-4i Übersicht 170-5i Aga R3 - Allgemeine Bedienungshinweise Bedienelemente Die Öfen Der Infrarot-Grill Die Kochplatte 10. Gartabelle - Brat- und untere Ofen Umluftofen (Modelle R3 150-4i) 3-Zonen Induktionskochplatte (nur Modelle 110/i und 170/i) Öfen AGA Zubehör... -
Seite 5: Gesundheit Und Betriebssicherheit
KEINE Scheuerschwämme, ätzenden Mittel, SIND FERNZUHALTEN, UM VERBRENNUNGEN UND Ofenreiniger oder Metallschaber. VERBRÜHUNGEN ZU VERMEIDEN. WICHTIG: AGA empfiehlt, von der Vitreous Enamel WARNUNG: Während des Gebrauchs wird das Association (VEA) zugelassene Reiniger zum Gerät heiß. Achten Sie darauf, die Heizelemente im Reinigen der Glasemailleflächen dieses Produkts zu... -
Seite 6: Allgemein
Kleb- und Dichtstoffe Sind mit entsprechender Vorsicht zu behandeln. Wenn sie sich noch im flüssigen Zustand befinden, sind Gesichtsmaske und Einmalhandschuhe zu tragen. Textilglas, Mineralwolle, Isoliermaterialien, Keramikfasern Kann bei Einatmung gesundheitsgefährdend sein und zu Reizungen von Haut, Augen, Nase und Hals führen. Bei der Handhabung sind ein Einatmen sowie jedwede Berührung mit Haut und Augen unbedingt zu vermeiden. -
Seite 7: Einleitung
Abschnitte für den oberen und unteren Ofen usw. Änderungen, für die nicht zuvor eine Genehmigung von AGA eingeholt wurde, können die Zulassung des Herds, die Garantie sowie Ihre gesetzlichen Ansprüche beeinträchtigen bzw. ungültig werden lassen. Vor dem Gebrauch Ihres neuen AGA-Herds lesen Sie sich bitte im Interesse der Bediensicherheit und zwecks eines wirksamen Betriebs die nachstehende Anleitung sorgfältig... -
Seite 8: Übersicht 110-4I
Deutsch Übersicht 110-4i Abb.3.1 Abbildung zeigt Modell 110/4i Herd – Übersicht Abb.3.1 Abb.3.2 Bedienelemente - Ofen- und Grillsteuerung Bedienelemente - Simmerplatte und Kochplatte Oberer Ofen - Braten Unterer Ofen - Backen / Simmerofen Wärmofen Infrarot-Grill Simmerplatte und Kochplatte Obere Platte und Ablagebereich Induktionskochplatte Abbildung zeigt Modell 110i Ofenschalter erwärmen... -
Seite 9: Übersicht 170-5I
Deutsch Übersicht 170-5i Abb.4.1 170i Herd – Übersicht Abb.4.1 Abb.4.2 Bedienelemente - Lüfterofen Bedienelemente - Simmerplatte Lüfterofen Bedienelemente - Ofen- und Grillsteuerung Bedienelemente - Simmerplatte und Kochplatte Oberer Ofen - Braten Infrarot-Grill Wärmofen Unterer Ofen - Backen / Simmerofen Abbildung zeigt Modell 170i Simmerplatte und Kochplatte Obere Platte und Ablagebereich Induktionskochplatte... -
Seite 10: Aga R3 - Allgemeine Bedienungshinweise
Die AGA R3-Serie funktioniert wie ein traditionelles Wärmespeichergerät, das auch sanfte Hintergrundwärme für Ihre Küche liefert. Ein AGA kann üblicherweise für 24 Stunden am Tag auf Kochtemperatur belassen werden (siehe Details unten für typische Aufheizdauer). Der R3 ist jedoch weitaus vielseitiger und bietet zusätzliche Kontrolle und Flexibilität, da er die individuelle Steuerung... -
Seite 11: Bedienelemente
Dinge auffallen, über die Sie sich jedoch keine Gedanken machen müssen. Für eine kurze Zeit setzt der AGA Herd einen Geruch frei. Dieser kommt vom Abbrennen des Schutzöls, das wir ab Werk auf die Herdplatte und die Öfen auftragen. Aufgrund des Köcheln... -
Seite 12: Die Öfen
Die Öfen Herd – Übersicht Abb.7.1 Der obere Ofen in Ihrem R3 ist der traditionelle AGA-Bratofen, der aus Gusseisen gefertigt ist, um ein Höchstmaß an Hitze zu Ofen- und Grillbedienung speichern und das beste Garen mithilfe von Strahlungswärme Oberer Ofen - BRATEN zu ermöglichen. - Seite 13 Die Bratofenstufe eignet sich hervorragend für Brot und Pasteten. Quiche in Keramik- oder Pasteten in Pyrex-Schalen Es ist nicht empfehlenswert, das Backblech oder die AGA- brauchen nicht blind gebacken zu werden, da sie auf dem Bratform in voller Größe in diesem Ofen zu verwenden, da unteren Rost am Ofenboden bei gleichmäßiger Hitze und...
- Seite 14 Seite des Kochfelds bedient. Eine grüne Neonanzeige • Lassen Sie die Öfen vollständig aufheizen (s. page 5 zeigt an, dass der Wärmofen eingeschaltet ist. • Ein optimales Ergebnis erzielen Sie mit AGA Kochgeschirr, das über starke Böden und stapelbare Deckel verfügt.
-
Seite 15: Die 'E'-Einstellung
Die 'e'-Einstellung Der R3 hat eine 'e'-Einstellung, die die laufenden Kosten senkt und die Nutzwärmeabgabe in den Raum reduziert. Die Aufheizdauer auf volle Temperatur aus der Einstellung 'e' beträgt ca. 1 Stunde. Mit der Einstellung „e“ wird der BRATOFEN auf eine niedrige Backtemperatur und der untere BACKOFEN auf Simmertemperatur reduziert. -
Seite 16: Der Infrarot-Grill
Der Infrarot-Grill VORSICHT: Bei eingeschaltetem Grill Abb.8.1 können zugängliche Bereiche heiß werden. Kleine Kinder fernhalten. DIE TÜR DES GRILLS MUSS BEI EINGESCHALTETEM GRILL GEÖFFNET BLEIBEN. Beim Betrieb des Grills läuft auch das Kühlgebläse. Nach dem Betrieb kann der Lüfter weiterlaufen, um das Gerät abzukühlen. -
Seite 17: Die Kochplatte
Die gusseiserne Kochplatte wird manuell bedient. Sie wird Abb.9.1 flach hergestellt, damit ein möglichst großflächiger Kontakt mit den AGA Töpfen, der Grillpfanne, Bratpfanne und dem Wasserkessel erreicht wird. Am heißesten ist die Kocheinstellung. Die Simmereinstellung ist weniger heiß. Die Herdplatte kann völlig unabhängig von den Öfen benutzt werden. -
Seite 18: Die Abstellplatten
Sandwiches, für Quesadillas, Scones, zum scharfen Anbraten von Muscheln und sogar für fettfreie Spiegeleier äußerst interessant! Langsam gerösteter Toast kann direkt auf Simmerstufe ohne Zuhilfenahme des AGA Toasters zubereitet werden. Die Abstellplatten Die Abstellplatten dienen dazu, einen kochenden Topf kälter zu stellen. -
Seite 19: Gartabelle - Brat- Und Untere Ofen
10. Gartabelle - Brat- und untere Ofen Bratofen Ideal für 1. Laufschiene Grillen (1. Laufschiene nur geeignet für Backblech und Bratform). 2. Laufschiene Grillen, Bräunen, Gratins. 3. Laufschiene Kleine Pasteten, Scones, Brötchen, Yorkshire-Pudding. 4. Laufschiene Braten und Geflügel Grillrost am Ofenboden Brote, Pasteten, Grillgemüse. -
Seite 20: Umluftofen (Modelle R3 150-4I)
Deutsch Umluftofen (Modelle R3 150-4i) Funktionsprinzip des Umluftofens Abb.6.1 In Umluftöfen zirkuliert kontinuierlich heiße Luft, was ein schnelleres und gleichmäßigeres Garen bedeutet. Die empfohlenen Gartemperaturen für Umluftöfen liegen im Allgemeinen niedriger als die für Öfen ohne Lüftung. Großer Umluftofen Bedienung des Ofens Umluftofen Drehen Sie den Temperaturwahlschalter auf die gewünschte... -
Seite 21: Gartipps Für Ihren Umluftofen
Deutsch Gartipps für Ihren Umluftofen Allgemeine Tipps für den Ofen Die Roste sollten bis ganz an die Ofenrückwand geschoben werden. Backbleche mit daraufliegenden Speisen sollten bündig an der Vorderkante des Rosts ausgerichtet werden. Andere Formen sollten mittig platziert werden. Halten Sie sämtliche Bleche und Formen von der Ofenrückwand entfernt, da die Speisen an dieser Stelle ggf. - Seite 22 Deutsch Gartabelle - Umluftofen Es dauert ca. 10 Minuten, bis der Ofen die ausgewählte Temperatur erreicht hat. Alle in der unteren Tabelle angegebenen Ofeneinstellungen und Garzeiten dienen nur alsOrientierungshilfe. Die Temperaturen können je nach persönlichem Geschmack abweichen. Wenn Sie nach Rezept kochen, sollte bei Umluft die Ofentemperatur um 10 °C und die Garzeit um 5 bis 10 Minuten gesenkt werden.
- Seite 23 Deutsch Brot 20 - 30 min. Fisch Filet 190 °C 15 - 20 Minuten. Ganz 190 °C 15 - 20 min pro 500 g. Steak 190 °C Steaks je nach Dicke. Simmerplatte (niedrige Leistung) Abb.6.9 Über Ihrem konventionellen Umluftofen befindet sich zur Ergänzung der Hochgeschwindigkeits-Kochplatte auf der rechten Seite eine Simmerplatte mit niedriger Leistung (Abb.6.9).
-
Seite 24: Zonen Induktionskochplatte
Ton von sich. Dies ist vollkommen normal und stellt keine Fehlfunktion dar. Die Lautstärke des Tons variiert Verstärkung Leistungsstufen je nach Art und Stil der verwendeten Pfanne. Verlängertes Feld AGA Zubehör können Sie bei Ihrem AGA Fachhändler oder online unter www.agacookshop.co.uk begutachten. Kontakt... -
Seite 25: Pfannenerkennung
Deutsch Pfannenerkennung Benutzung des Induktionskochfelds Wenn die Stromversorgung eingeschaltet und eine Schritt 1: Tippen Sie zum Einschalten auf das Standby- Leistungsstufe ausgewählt ist, erfolgt die Pfannenerkennung Symbol. automatisch, sobald eine Pfanne in die Kochzone auf dem Kochfeld gestellt oder daraus entfernt wird. (Siehe Abb.7.3 für definierten Pfannenbereich und Pfannenlage). -
Seite 26: Warmhaltefunktion
Deutsch Pause Warmhaltefunktion Die Warmhaltefunktion hält zubereitete Speisen für einen Schritt 1: Wenn Sie den Garvorgang unterbrechen festgelegten Zeitraum warm. wollen, tippen Sie auf das Pause-Symbol. Pegel Temperatur 40 °C 104 °F Zerlassen 70 °C 158 °F Aufwärmen 94 °C Köcheln Schritt 1: Tippen Sie zum Einschalten auf das Standby- Symbol. -
Seite 27: Automatisches Kochen
Deutsch Automatisches Kochen Zeitschaltuhr Mit der Funktion Automatisches Kochen kann der Die Zeitschaltuhr hat keinen Einfluss auf Beginn oder Ende Pfanneninhalt schnell auf eine hohe Temperatur eines Garvorgangs. Das Kochfeld besitzt zwei unabhängige gebracht werden, bevor die eingestellte Leistungsstufe Zeitschaltuhren: wiederhergestellt wird. -
Seite 28: Küchenzeitschaltuhr
Deutsch 1. Küchenzeitschaltuhr Einstellung der Küchenzeitschaltuhr ändern Schritt 1: Tippen Sie zum Einschalten auf das Standby- Symbol. Schritt 1: Tippen Sie zum Abbrechen oder Ändern einer zuvor eingestellten Zeit auf das Standby-Symbol. Schritt 2: Tippen Sie gleichzeitig auf die Symbole „-“ und „+“. Schritt 2: Tippen Sie gleichzeitig auf die Symbole „-“... -
Seite 29: Minutenzähler
Deutsch 2. Minutenzähler Einstellung des Minutenzählers ändern Schritt 1: Tippen Sie zum Einschalten auf das Standby- Symbol. Schritt 1: Tippen Sie gleichzeitig auf die Symbole „-“ und „+“. 1 2 3 4 5 6 7 8 9 Schritt 2: Tippen Sie die Induktion an. Wenn die Leistungsstufe nicht innerhalb von 20 Sekunden eingestellt wird, schaltet sich das Modul automatisch ab. -
Seite 30: Vorübergehende Sperre
Deutsch 3. Vorübergehende Sperre Schritt 1: Tippen Sie auf das Standby-Symbol. Mit der Funktion Vorübergehende Sperre werden die Bedienelemente für die Dauer eines Garvorgangs gesperrt, um ein versehentliches Verstellen zu verhindern. Schritt 2: Tippen Sie die Induktion an. Wenn die Leistungsstufe nicht innerhalb von 20 Sekunden eingestellt wird, schaltet sich das Modul automatisch ab. -
Seite 31: Überbrückungsfunktion
Deutsch Überbrückungsfunktion Schritt 1: Tippen Sie auf das Standby-Symbol. Mithilfe der Überbrückungsfunktion können die beiden vorderen Kochzonen/Elemente gleichzeitig eingeschaltet und als eine einzelne Kochzone gesteuert werden. Dies ist beispielsweise ideal für einen induktionskompatiblen Fischkocher. Benutzen Sie für eine Grillpfanne nur die hintere Kochzone. -
Seite 32: Öfen
Deutsch Öfen Einsetzen der Roste bei Gusseisen Röstofen Abb.8.1 Abb.8.2 DESN 512403 DESN 512404 Entfernen der Roste bei Gusseisen Röstofen Abb.8.3 Abb.8.4 DESN 512405 DESN 512406... -
Seite 33: Regale Zum Backen / Kochen, Erwärmen Und Grillen
Deutsch Regale zum Backen / Kochen, Erwärmen und Grillen Einsetzen und Entfernen der Ofenroste Diese Ofenroste sind zum Herausziehen vorgesehen. Hinweis: Die Roste können bis zum Anschlag herausgezogen werden. Abb.8.5 Abb.8.6 ROSTANSCHLAG UND KIPPHEMMUNGSKLAMMER ANSCHLAG AM ROST MUSS NACH OBEN ZEIGEN DESN 511867 DESN 511866... -
Seite 34: Aga Zubehör
AGA Herde hautnah erleben Falls Ihnen unsere Modelle noch nicht vorgeführt wurden, können Sie Näheres bei Ihrem AGA Fachhändler erfahren. Anhand einer Vorführung erfahren Sie, wie Sie den AGA Herd Abb.9.2 am besten einsetzen, und Sie bekommen praktische Tipps an die Hand. Ferner erfahren Sie, welche AGA Utensilien und Zubehörteile es gibt und wozu sie dienen. - Seite 35 1x Toaster (Abb.9.7) Dieses Zubehörteil dient zum Toasten von Brot auf der Kochplatte. Toasts im AGA Ofen sind für ihre knusprige Kruste außen und ihre zarte Füllung in der Mitte bekannt. Legen Sie die dicken Brotscheiben in den AGA Toaster. Wenn das Brot noch sehr feucht oder frisch ist, erwärmen Sie den Toaster...
-
Seite 36: Zubehörteile Für Umluftofen - 170I Nur Modell
Deutsch 10. Zubehörteile für Umluftofen - 170i nur Modell Wenn Sie den großen Ofen benutzen, können Sie auf Abb.10.1 Abb.10.2 allen vier Rosten gleichzeitig garen. Achten Sie jedoch auf ausreichende Abstände, damit die heiße Luft zirkulieren kann. ArtNo.324-0002 Oven shelf ArtNo.324-0010 Plate warming shelf Abb.10.3... -
Seite 37: Reinigung Und Pflege
Isolierdeckelfüllung (das Deckelinnere) Zum Beseitigen von Fettspritzern auf der Deckelfüllung empfiehlt sich AGA Tauchen Sie die Türen NICHT in Wasser, da sie mit Spritzschutz (das Sie bei einem AGA Fachhändler oder online Dämmstoff gefüllt sind, der durch übermäßige unter www.agacookshop.co.uk bestellen können). -
Seite 38: Wartung
12. Wartung • Ihr AGA benötigt keine regelmäßige Wartung. • Falls eine Wartung notwendig werden sollte, wenden Sie sich an den AGA Kundendienst oder an einen Vertragshändler. • Ihr Gerät DARF nur von einem qualifizierten Techniker, einem AGA-Techniker oder einem Vertragshändler gewartet und installiert werden. -
Seite 39: Installationsanweisungen
DENKEN SIE DARAN, dass beim Austausch eines Geräteteils ausschließlich Ersatzteile verwendet werden dürfen, die den von uns geforderten Sicherheits- und Leistungsanforderungen entsprechen. HALTEN SIE auf keinen Fall reparierte oder nachgefertigte Teile, außer wenn diese eindeutig als von AGA zugelassen gekennzeichnet sind. -
Seite 40: Installation - Einleitung
Deutsch 14. Installation - Einleitung Verbraucherschutz Als verantwortungsbewusster Hersteller achten wir darauf, unsere Produkte so zu konzipieren und zu bauen, dass sie bei sachgemäßem Einbau und Verwendung den anzuwendenden Vorschriften zur Bediensicherheit entsprechen. WARNUNG - STROMSCHLAGGEFAHR Es obliegt dem Kunden, sich an einen qualifizierten Elektroinstallateur zu wenden, um zu gewährleisten, dass die Elektroinstallation ausreichend ist und den Vorschriften entspricht. -
Seite 41: Produktabmessungen 110, 110I
Gussteile normalen Abweichungen in den Abmessungen zu berücksichtigen. Insbesondere bei einer Nische kann die Breite für einen Herd von kritischer Bedeutung sein. Wenn vor Installation des AGA Schränke installiert werden, muss der Mindestabstand für das Modell 110 1110 mm betragen. -
Seite 42: Produktabmessungen 170, 170I
Gussteile normalen Abweichungen in den Abmessungen zu berücksichtigen. Insbesondere bei einer Nische kann die Breite für einen Herd von kritischer Bedeutung sein. Wenn vor Installation des AGA Schränke installiert werden, muss der Mindestabstand für das Modell 170 1726 mm betragen. - Seite 43 Deutsch Seitliche und obere Abstände Abb.17.1 Wenn Sie das Gerät in eine neue Küche einbauen oder die Möglichkeit haben, die Breite zwischen den Küchenelementen zu variieren, ist es zweckmäßig, einen zusätzlichen Abstand von 3 mm für die Installation einzuplanen, um genug Spiel beim Aufstellen des Geräts zu haben.
- Seite 44 Deutsch Hintere Abstände (einschließlich brennbarer Abb.17.5 Rückwände) HINTERE WANDHALTERUNG REAR WALL FITTING BESONDERER HINWEIS: Stellen Sie sicher, dass eventuelle Elektrokabel oder Kunststoffleitungen nicht in unmittelbarer Umgebung hinter oder direkt über dem Gerät an bzw. in der Wand verlaufen. Dieses Material kann vorzeitig ermüden, wenn es ohne Unterbrechung höheren Temperaturen ausgesetzt ist.
-
Seite 45: Elektrische Anschlüsse
Deutsch 18. Elektrische Anschlüsse WARNUNG:Dieses Gerät muss geerdet werden. des Geräts vorgesehen werden. Dabei muss es sich um einen mehrpoligen Schalter handeln, der eine Kontakttrennung von Dieses Gerät ist für die auf dem Typenschild mindestens 3 mm an allen Polen ermöglicht. angegebene Spannung ausgelegt. -
Seite 46: Elektrische Anschlüsse - 170, 170I
Deutsch 19. Elektrische Anschlüsse - 170, 170i WARNUNG:Dieses Gerät muss geerdet werden. Der Trennschalter darf sich nicht unmittelbar über dem Herd befinden, sondern muss in 2 Metern Abstand vom Gerät Dieses Gerät ist für die auf dem Typenschild angeordnet werden. angegebene Spannung ausgelegt. -
Seite 47: Installation Und Nivellierung
Deutsch 20. Installation und Nivellierung HINWEIS: Achten Sie darauf, dass die Netzkabel nicht Abb.20.1 eingeklemmt werden (Abb.20.1). Beim Abnehmen des Geräts von der Palette können die vorderen Standfüße mit einem Schraubenschlüssel hochgeschraubt werden, damit das Gerät von der Transportpalette geschoben werden kann (Abb.20.2). NETZKABEL Schieben Sie den Herd von der Transportpalette. -
Seite 48: Installation Und Nivellierung - Umluftofen
Deutsch Installation und Nivellierung - Umluftofen Heben Sie zu Installation des konventionellen Ofenmoduls die obere Platte an. Lösen Sie dazu die 4 Abb.20.6 Muttern am Kochfeld. Passen Sie die Höhe an den Hauptherd an. Rasten Sie es hinten ein (Abb.20.7). Befestigen Sie es vorn mit einer M6 Schraube (Abb.20.8). -
Seite 49: Montage Der Drehregler Und Herdstange
Deutsch 21. Montage der Drehregler und Herdstange Lage der Drehregler 100, 100i Fig. 21.1 Die Drehregler müssen korrekt auf den Spindeln montiert sein, siehe (Fig. 21.1). DREHREGLER FÜR Position der Herdstange HERDPLATTE HOTPLATE CONTROL KNOB Griffstange vor der Spindel festhalten und mit den Madenschrauben (auf der Innenseite der Halterung) in Einbauposition festschrauben (Fig. -
Seite 50: Schaltplan 110, 110I
Deutsch 22. Schaltplan 110, 110i eR3 90/100 series Wiring Diagram: Code Beschreibung Code Beschreibung Code Farbe Kochplatte Überhitzungsthermostat Unterer Ofen Überhitzungsschalter Blau Code Description Code Description Code Colour Kochplatte Kochplatte Wahlschalter Braun Upper Oven Overheat Switch Blue Hotplate Overheat Thermostat Wahlschaltereinstellungen Kochplatte Thermostat Schwarz... - Seite 51 Deutsch Induktionskochfeld (nur 110i und 170i) Code Beschreibung Code Farbe 13 A Netzstecker Blau Klemmleiste Braun Komponente Überhitzungsthermostat Schwarz oder Stecker und Buchse Anschlussblock Orange Induktionsmodul Violett Weiß Gelb Grün/Gelb Grau...
-
Seite 52: Schaltplan Zusätzlicher Umluftofen
Deutsch Schaltplan zusätzlicher Umluftofen (170 und 170i) 1000W Code Beschreibung Code Farbe Kochplatte Wahlschalter Blau Kochplatte Überhitzung Status Braun Kochplatte Thermostat Schwarz oder Kochplatte Element Orange Ofenwahlschalter Ofen Element Violett Ofenlüfter Weiß Ofen Wärmevoreinstellung Gelb Grün/Gelb Grau... - Seite 53 Notizen...
- Seite 54 Notizen...
- Seite 55 Notizen...
- Seite 56 Für weitere Informationen und Fachberatung wenden Sie sich bitte an Ihren Vertragshändler vor Ort. Da sich AGA Rangemaster für eine kontinuierliche Produktoptimierung einsetzt, behält sich das Unternehmen das Recht vor, technische Daten jederzeit zu ändern und Änderungen an dem beschriebenen und illustrierten Gerät vorzunehmen.
