AGA R3 Bedienungsanleitung Und Installationsanweisungen
Strahlungswärme-herd
Vorschau ausblenden
Andere Handbücher für R3:
- Bedienungsanleitung und installationsanweisungen (56 Seiten) ,
- Bedienungsanleitung und installationsanweisungen (56 Seiten) ,
- Bedienungsanleitung und installationsanweisungen (56 Seiten)
Inhaltsverzeichnis
Werbung
Quicklinks

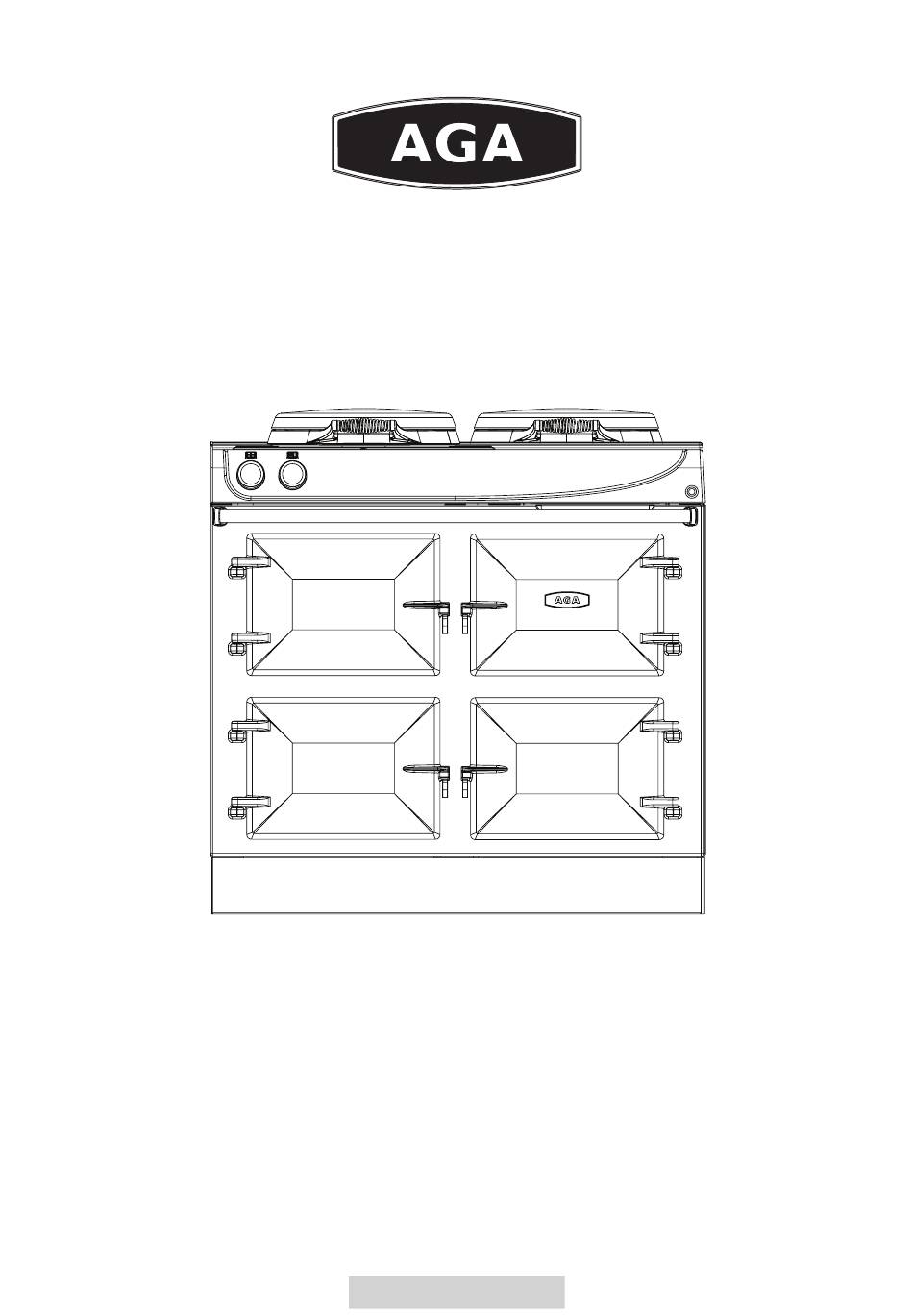

LPRT 517855
AGA R3
Modellnummern:
R3 100-4h, Zwillingskuppel
Bedienungsanleitung und
Installationsanweisungen
VORSICHT: DIESES GERÄT IST SCHWER. ZUM TRANSPORT MÜSSEN GEEIGNETE AUSRÜSTUNG UND AUSREICHEND
PERSONAL EINGESETZT WERDEN, UM SCHÄDEN AM GERÄT ODER AM BODEN ZU VERMEIDEN.
DENKEN SIE DARAN, dass beim Austausch eines Geräteteils ausschließlich Ersatzteile verwendet werden dürfen, die den von
uns geforderten Sicherheits- und Leistungsanforderungen entsprechen.
NUTZEN SIE reparierte oder nachgefertigte Teile verwenden, außer wenn diese eindeutig als von AGA zugelassen
gekennzeichnet sind.
BITTE LESEN SIE DIESE ANWEISUNGEN VOR DEM EINSATZ DIESES GERÄTS SORGFÄLTIG DURCH UND BEWAHREN SIE SIE
FÜR DIE KÜNFTIGE NUTZUNG AN EINEM SICHEREN ORT AUF.
Zur Verwendung in DE
11/20 EINS 517908
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für AGA R3
Inhaltszusammenfassung für AGA R3
- Seite 1 DENKEN SIE DARAN, dass beim Austausch eines Geräteteils ausschließlich Ersatzteile verwendet werden dürfen, die den von uns geforderten Sicherheits- und Leistungsanforderungen entsprechen. NUTZEN SIE reparierte oder nachgefertigte Teile verwenden, außer wenn diese eindeutig als von AGA zugelassen gekennzeichnet sind. BITTE LESEN SIE DIESE ANWEISUNGEN VOR DEM EINSATZ DIESES GERÄTS SORGFÄLTIG DURCH UND BEWAHREN SIE SIE FÜR DIE KÜNFTIGE NUTZUNG AN EINEM SICHEREN ORT AUF.
- Seite 3 Inhalt Gesundheit und Betriebssicherheit Einleitung Übersicht 100-4H Aga R3 - Allgemeine Bedienungshinweise Bedienelemente Die Öfen Der Infrarot-Grill Die Kochplatte Gartabelle - Brat- und untere Ofen 10. Öfen 11. AGA Zubehör 12. Reinigung und Pflege 13. Wartung 14. Installationsanweisungen 15. Installation - Einleitung 16.
-
Seite 5: Gesundheit Und Betriebssicherheit
KEINE Scheuerschwämme, ätzenden Mittel, SIND FERNZUHALTEN, UM VERBRENNUNGEN UND Ofenreiniger oder Metallschaber. VERBRÜHUNGEN ZU VERMEIDEN. WICHTIG: AGA empfiehlt, von der Vitreous Enamel WARNUNG: Während des Gebrauchs wird das Association (VEA) zugelassene Reiniger zum Gerät heiß. Achten Sie darauf, die Heizelemente im Reinigen der Glasemailleflächen dieses Produkts zu... - Seite 6 Kleb- und Dichtstoffe Sind mit entsprechender Vorsicht zu behandeln. Wenn sie sich noch im flüssigen Zustand befinden, sind Gesichtsmaske und Einmalhandschuhe zu tragen. Textilglas, Mineralwolle, Isoliermaterialien, Keramikfasern Kann bei Einatmung gesundheitsgefährdend sein und zu Reizungen von Haut, Augen, Nase und Hals führen. Bei der Handhabung sind ein Einatmen sowie jedwede Berührung mit Haut und Augen unbedingt zu vermeiden.
-
Seite 7: Einleitung
Abschnitte für den oberen und unteren Ofen usw. Änderungen, für die nicht zuvor eine Genehmigung von AGA eingeholt wurde, können die Zulassung des Herds, die Garantie sowie Ihre gesetzlichen Ansprüche beeinträchtigen bzw. ungültig werden lassen. Vor dem Gebrauch Ihres neuen AGA-Herds lesen Sie sich bitte im Interesse der Bediensicherheit und zwecks eines wirksamen Betriebs die nachstehende Anleitung sorgfältig... - Seite 8 Deutsch Übersicht 100-4H Fig. 3.1 Abbildung zeigt Modell 100/4H Herd – Übersicht Fig. 3.1 Fig. 3.2 Bedienelemente - Ofen- und Grillsteuerung Bedienelemente - Simmerplatte und Kochplatte Oberer Ofen - Braten Unterer Ofen - Backen / Simmerofen Wärmofen Infrarot-Grill Kochplatte Simmerplatte Heizungsofenschalter...
- Seite 9 Die AGA R3-Serie funktioniert wie ein traditionelles Wärmespeichergerät, das auch sanfte Hintergrundwärme für Ihre Küche liefert. Ein AGA kann üblicherweise für 24 Stunden am Tag auf Kochtemperatur belassen werden (siehe Details unten für typische Aufheizdauer). Der R3 ist jedoch weitaus vielseitiger und bietet zusätzliche Kontrolle und Flexibilität, da er die individuelle Steuerung...
-
Seite 10: Bedienelemente
Dinge auffallen, über die Sie sich jedoch keine Gedanken machen müssen. Für eine kurze Zeit setzt der AGA Herd einen Geruch frei. Dieser kommt vom Abbrennen des Schutzöls, das wir ab Werk auf die Herdplatte und die Öfen auftragen. Aufgrund des Köcheln... -
Seite 11: Allgemeine Empfehlungen
Die Öfen Herd – Übersicht Abb.6.1 Der obere Ofen in Ihrem R3 ist der traditionelle AGA-Bratofen, der aus Gusseisen gefertigt ist, um ein Höchstmaß an Hitze zu Ofen- und Grillbedienung speichern und das beste Garen mithilfe von Strahlungswärme Oberer Ofen - BRATEN zu ermöglichen. - Seite 12 Die Bratofenstufe eignet sich hervorragend für Brot und Pasteten. Quiche in Keramik- oder Pasteten in Pyrex-Schalen Es ist nicht empfehlenswert, das Backblech oder die AGA- brauchen nicht blind gebacken zu werden, da sie auf dem Bratform in voller Größe in diesem Ofen zu verwenden, da unteren Rost am Ofenboden bei gleichmäßiger Hitze und...
- Seite 13 Seite des Kochfelds bedient. Eine grüne Neonanzeige • Lassen Sie die Öfen vollständig aufheizen (s. page 5 zeigt an, dass der Wärmofen eingeschaltet ist. • Ein optimales Ergebnis erzielen Sie mit AGA Kochgeschirr, das über starke Böden und stapelbare Deckel verfügt.
-
Seite 14: Die 'E'-Einstellung
Die 'e'-Einstellung Der R3 hat eine 'e'-Einstellung, die die laufenden Kosten senkt und die Nutzwärmeabgabe in den Raum reduziert. Die Aufheizdauer auf volle Temperatur aus der Einstellung 'e' beträgt ca. 1 Stunde. Mit der Einstellung „e“ wird der BRATOFEN auf eine niedrige Backtemperatur und der untere BACKOFEN auf Simmertemperatur reduziert. -
Seite 15: Der Infrarot-Grill
Der Infrarot-Grill VORSICHT: Bei eingeschaltetem Grill Abb.7.1 können zugängliche Bereiche heiß werden. Kleine Kinder fernhalten. DIE TÜR DES GRILLS MUSS BEI EINGESCHALTETEM GRILL GEÖFFNET BLEIBEN. Beim Betrieb des Grills läuft auch das Kühlgebläse. Nach dem Betrieb kann der Lüfter weiterlaufen, um das Gerät abzukühlen. -
Seite 16: Die Kochplatte
Die gusseiserne Kochplatte wird manuell bedient. Sie wird Abb.8.1 flach hergestellt, damit ein möglichst großflächiger Kontakt mit den AGA Töpfen, der Grillpfanne, Bratpfanne und dem Wasserkessel erreicht wird. Am heißesten ist die Kocheinstellung. Die Simmereinstellung ist weniger heiß. Die Herdplatte kann völlig unabhängig von den Öfen benutzt werden. - Seite 17 Das ist besonders zum Toasten von Sandwiches, für Quesadillas, Scones, zum scharfen Anbraten von Muscheln und sogar für fettfreie Spiegeleier äußerst interessant! Langsam gerösteter Toast kann direkt auf Simmerstufe ohne Zuhilfenahme des AGA Toasters zubereitet werden.
-
Seite 18: Gartabelle - Brat- Und Untere Ofen
Gartabelle - Brat- und untere Ofen Bratofen Ideal für 1. Laufschiene Grillen (1. Laufschiene nur geeignet für Backblech und Bratform). 2. Laufschiene Grillen, Bräunen, Gratins. 3. Laufschiene Kleine Pasteten, Scones, Brötchen, Yorkshire-Pudding. 4. Laufschiene Braten und Geflügel Grillrost am Ofenboden Brote, Pasteten, Grillgemüse. -
Seite 19: Entfernen Der Roste Bei Gusseisen Röstofen
Deutsch 10. Öfen Einsetzen der Roste bei Gusseisen Röstofen Abb.10.1 Abb.10.2 DESN 512403 DESN 512404 Entfernen der Roste bei Gusseisen Röstofen Abb.10.3 Abb.10.4 DESN 512405 DESN 512406... -
Seite 20: Einsetzen Und Entfernen Der Ofenroste
Deutsch Regale zum Backen / Kochen, Erwärmen und Grillen Einsetzen und Entfernen der Ofenroste Diese Ofenroste sind zum Herausziehen vorgesehen. Hinweis: Die Roste können bis zum Anschlag herausgezogen werden. Abb.10.5 Abb.10.6 ROSTANSCHLAG UND KIPPHEMMUNGSKLAMMER ANSCHLAG AM ROST MUSS NACH OBEN ZEIGEN DESN 511867 DESN 511866... -
Seite 21: Aga Zubehör
AGA Herde hautnah erleben Falls Ihnen unsere Modelle noch nicht vorgeführt wurden, können Sie Näheres bei Ihrem AGA Fachhändler erfahren. Anhand einer Vorführung erfahren Sie, wie Sie den AGA Herd Abb.11.2 am besten einsetzen, und Sie bekommen praktische Tipps an die Hand. Ferner erfahren Sie, welche AGA Utensilien und Zubehörteile es gibt und wozu sie dienen. - Seite 22 1x Toaster (Abb.11.7) Dieses Zubehörteil dient zum Toasten von Brot auf der Kochplatte. Toasts im AGA Ofen sind für ihre knusprige Kruste außen und ihre zarte Füllung in der Mitte bekannt. Legen Sie die dicken Brotscheiben in den AGA Toaster. Wenn das Brot noch sehr feucht oder frisch ist, erwärmen Sie den Toaster...
-
Seite 23: Reinigung Und Pflege
Isolierdeckelfüllung (das Deckelinnere) Zum Beseitigen von Fettspritzern auf der Deckelfüllung empfiehlt sich AGA Tauchen Sie die Türen NICHT in Wasser, da sie mit Spritzschutz (das Sie bei einem AGA Fachhändler oder online Dämmstoff gefüllt sind, der durch übermäßige unter www.agacookshop.co.uk bestellen können). -
Seite 24: Wartung
13. Wartung • Ihr AGA benötigt keine regelmäßige Wartung. • Falls eine Wartung notwendig werden sollte, wenden Sie sich an den AGA Kundendienst oder an einen Vertragshändler. • Ihr Gerät DARF nur von einem qualifizierten Techniker, einem AGA-Techniker oder einem Vertragshändler gewartet und installiert werden. - Seite 25 DENKEN SIE DARAN, dass beim Austausch eines Geräteteils ausschließlich Ersatzteile verwendet werden dürfen, die den von uns geforderten Sicherheits- und Leistungsanforderungen entsprechen. HALTEN SIE auf keinen Fall reparierte oder nachgefertigte Teile, außer wenn diese eindeutig als von AGA zugelassen gekennzeichnet sind.
-
Seite 26: Installation - Einleitung
Deutsch 15. Installation - Einleitung Verbraucherschutz Als verantwortungsbewusster Hersteller achten wir darauf, unsere Produkte so zu konzipieren und zu bauen, dass sie bei sachgemäßem Einbau und Verwendung den anzuwendenden Vorschriften zur Bediensicherheit entsprechen. WARNUNG - STROMSCHLAGGEFAHR Es obliegt dem Kunden, sich an einen qualifizierten Elektroinstallateur zu wenden, um zu gewährleisten, dass die Elektroinstallation ausreichend ist und den Vorschriften entspricht. - Seite 27 16. Produktabmessungen R3 100-4h, Zwillingskuppel Fig. 16.1 HINWEIS: Bei der Vermessung für die Geräteinstallation sind die tatsächlich für das Gerät erforderlichen Schutzabstände insgesamt für alle angegebenen Werte um 10 mm zu erhöhen. Damit ist ein Sicherheitsfaktor gegeben, um die für große Gussteile normalen Abweichungen in den Abmessungen zu berücksichtigen.
- Seite 28 Deutsch Seitliche und obere Abstände Abb.17.1 Wenn Sie das Gerät in eine neue Küche einbauen oder die Möglichkeit haben, die Breite zwischen den Küchenelementen zu variieren, ist es zweckmäßig, einen zusätzlichen Abstand von 3 mm für die Installation einzuplanen, um genug Spiel beim Aufstellen des Geräts zu haben.
- Seite 29 Deutsch Hintere Abstände (einschließlich brennbarer Abb.17.3 Rückwände) HINTERE REAR WALL FITTING WANDHALTERUNG BESONDERER HINWEIS: Stellen Sie sicher, dass eventuelle Elektrokabel oder Kunststoffleitungen nicht in unmittelbarer Umgebung hinter oder direkt über dem Gerät an bzw. in der Wand verlaufen. Dieses Material kann vorzeitig ermüden, wenn es ohne Unterbrechung höheren Temperaturen ausgesetzt ist.
-
Seite 30: Elektrische Anschlüsse
Deutsch 18. Elektrische Anschlüsse WARNUNG:Dieses Gerät muss geerdet werden. berücksichtigen. Wenn das Kabel gekürzt wird, müssen neue Aderendhülsen auf die abisolierten Leiter aufgesetzt werden. Dieses Gerät ist für die auf dem Typenschild angegebene Spannung ausgelegt. Das Typenschild Beim Anschließen des Geräts an die Stromversorgung muss befindet sich hinter der Sockelblende. -
Seite 31: Installation Und Nivellierung
Deutsch 19. Installation und Nivellierung HINWEIS: Achten Sie darauf, dass die Netzkabel nicht Abb.19.1 eingeklemmt werden (Abb.19.1). Beim Abnehmen des Geräts von der Palette können die vorderen Standfüße mit einem Schraubenschlüssel hochgeschraubt werden, damit das Gerät von der Transportpalette geschoben werden kann (Abb.19.2). NETZKABEL Schieben Sie den Herd von der Transportpalette. -
Seite 32: Montage Der Drehregler Und Herdstange
Deutsch 20. Montage der Drehregler und Herdstange Lage der Drehregler 100, 100i Fig. 20.1 Die Drehregler müssen korrekt auf den Spindeln montiert sein, siehe (Fig. 20.1). DREHREGLER FÜR Position der Herdstange HERDPLATTE HOTPLATE CONTROL KNOB Griffstange vor der Spindel festhalten und mit den Madenschrauben (auf der Innenseite der Halterung) in Einbauposition festschrauben (Fig. -
Seite 33: Schaltplan
Deutsch 21. Schaltplan 1000W 1000W KOCHPLATTE HOT PLATE SIMMERPLATTE SIMMER PLATE 365° 365 ° 365 ° 600W 300W 225° DOOR SWITCH 600W 300W 178° 600W 192° 160° 110° RELAY 1800W 65° 100° 100W L3 L2 L1 N3 N2 N1 T-HI B-HI B-LO T-HI... - Seite 34 Notizen...
- Seite 35 Notizen...
- Seite 36 Für weitere Informationen und Fachberatung wenden Sie sich bitte an Ihren Vertragshändler vor Ort. Da sich AGA Rangemaster für eine kontinuierliche Produktoptimierung einsetzt, behält sich das Unternehmen das Recht vor, technische Daten jederzeit zu ändern und Änderungen an dem beschriebenen und illustrierten Gerät vorzunehmen.
