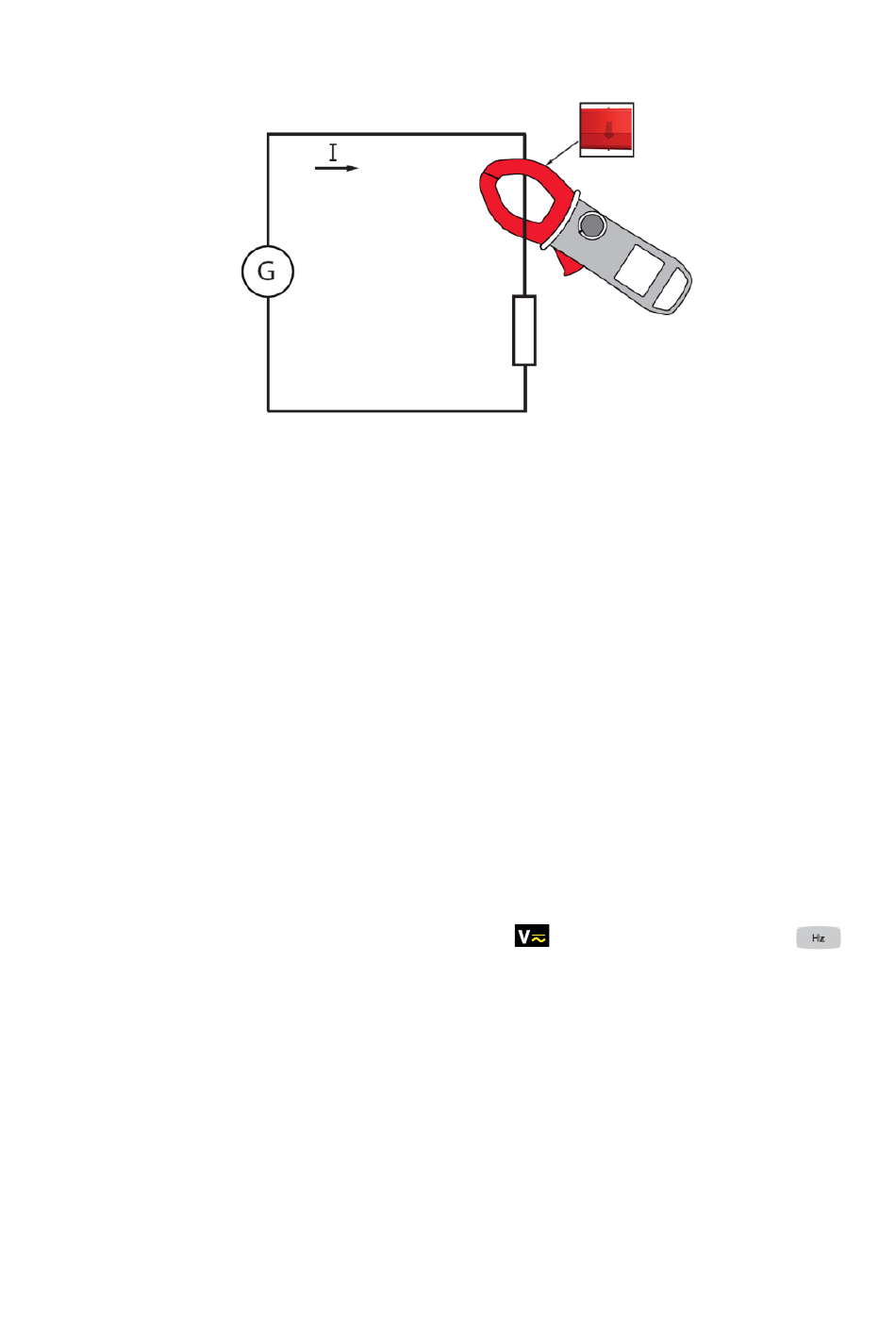

Der Messwert erscheint in der Digitalanzeige.
3.13 MESSUNG DER OBERSCHWINGUNGEN (THD) UND ANZEIGE
PRO RANG
Sowohl bei Spannungs- als auch Strommessungen kann die Vielfachmesszange den
Oberschwingungsanteil in Bezug zur Grundschwingung (THDf), sowie den
Oberschwingungsanteil für jeden einzelnen Rang in Bezug zum Effektivwert (RMS)
der Grundschwingung (THDr) messen.
Gleichzeitig ermittelt die Messzange die Frequenz der Grundschwingung durch
digitale Filterung und schnelle Fourier-Analyse (FFT) für Netzfrequenzen von 50, 60,
400 oder 800 Hz.
3.13.1 Oberschwingungs- (THD) und Grundwellen -
Frequenzmessung bei Spannungen
1. Stellen Sie den Drehschalter auf
lang (> 2 sec). In der Anzeige erscheint das Symbol THD
RMS.
2. Stecken Sie die schwarze Messleitung in Buchse COM und die rote in
Buchse « + ».
3. Schließen Sie nun die Prüfspitzen oder die Krokodilklemmen an die
zu messende Schaltung an.
und drücken Sie Taste
42
, THD V
f r,
