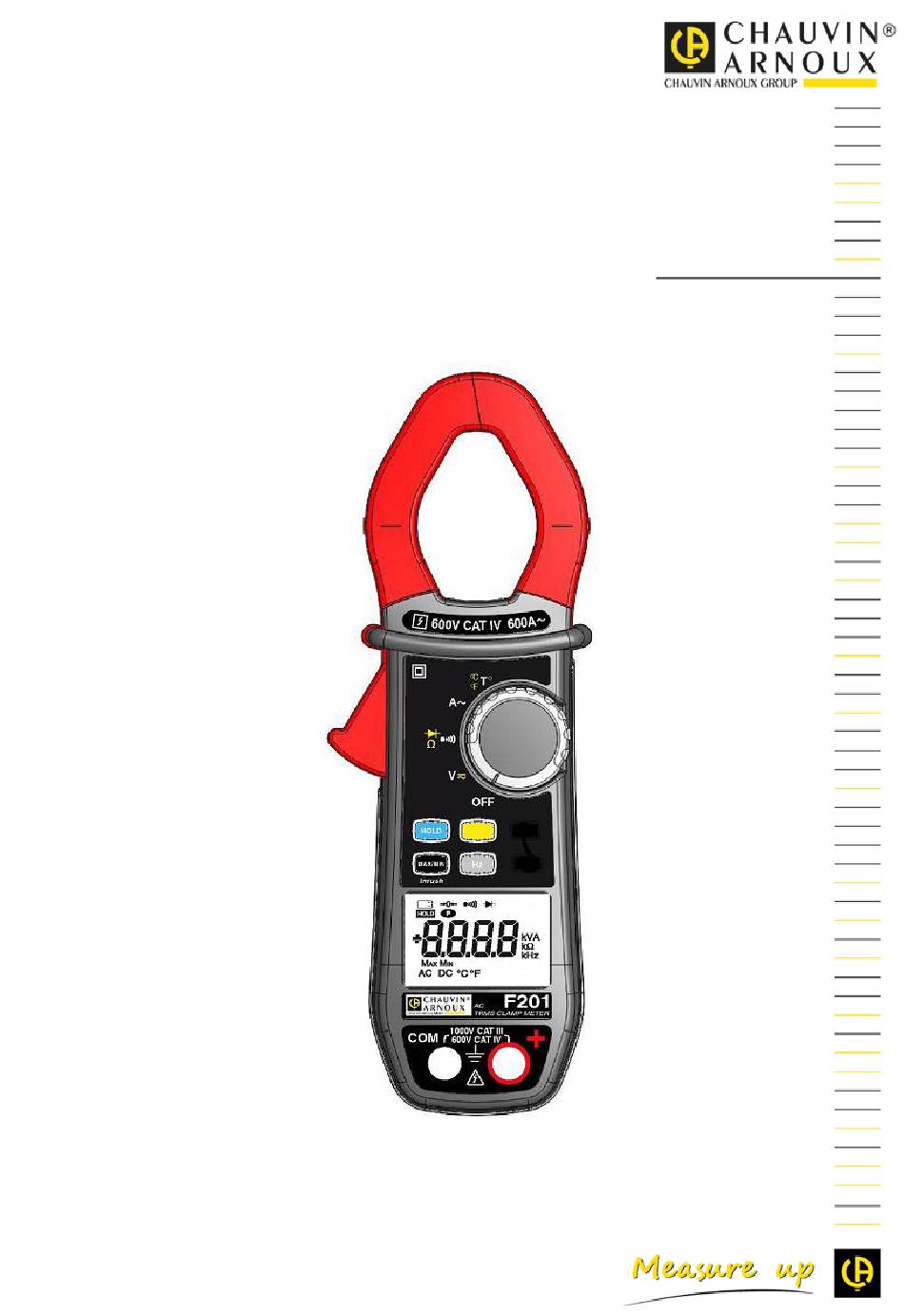

- Seite 1 DE - Bedienungsanleitung F201 Vielfachmesszange...
-
Seite 2: Inhaltsverzeichnis
INHALTSVERZEICHNIS GERÄTEVORSTELLUNG ..................7 DREHSCHALTER ......................8 FUNKTIONSTASTEN ...................... 9 ANZEIGE .......................... 10 1.3.1 Symbole in der Anzeige ................10 1.3.2 Überschreitung des Messbereichs (O.L) ............11 ANSCHLUSSBUCHSEN ....................11 FUNKTIONSTASTEN ....................12 TASTE ........................12 TASTE ) ..................12 WEITFUNKTION TASTE ........................ - Seite 3 3.11 FREQUENZMESSUNG (H ) ..................23 3.11.1 Frequenzmessung bei AC-Spannungen ............23 3.11.2 Frequenzmessung bei AC-Strömen .............. 24 3.12 TEMPERATURMESSUNG .................... 24 3.12.1 Messung ohne zusätzlichen Fühler .............. 24 3.12.2 Messung mit zusätzlichem Temperaturfühler ..........25 TECHNISCHE DATEN .................... 26 BEZUGSBEDINGUNGEN .....................
-
Seite 4: Bedeutung Der Verwendeten Symbole
Sie haben eine Vielfachmesszange F201 erworben und wie danken Ihnen für das Vertrauen. Um die optimale Benutzung Ihres Geräts zu gewährleisten, bitten wir Sie: • diese Bedienungsanleitung sorgfältig zu lesen • die Benutzungshinweise genau zu beachten. Bedeutung der verwendeten Symbole: ACHTUNG, GEFAHR! Sobald dieses Gefahrenzeichen irgendwo erscheint, ist der Benutzer verpflichtet, die Anleitung zu Rate zu ziehen. -
Seite 5: Sicherheitshinweise
SICHERHEITSHINWEISE Dieses Gerät und sein Zubehör entsprechen den Sicherheitsnormen IEC 61010-1 und IEC 61010-2-032 in der Messkategorie III für Spannungen bis 1 000 V ein Messkategorie IV für Spannungen bis 600 V in geschlossenen Räumen, bei einem Verschmutzungsgrad von maximal 2 und bis zu einer Meereshöhe von maximal 2 000 m. - Seite 6 Halten Sie die Hände stets fern von unbenutzten Anschlüssen des Geräts. Fassen Messleitungen, Prüfspitzen, Krokodilklemmen Zangenstromwandler immer nur hinter dem Fingerschutz an. Aus Sicherheitsgründen und um Überlastungen der Geräteeingänge zu vermeiden, dürfen Konfigurationseinstellungen nur ohne Anschluss an gefährliche Spannungen vorgenommen werden.
-
Seite 7: Gerätevorstellung

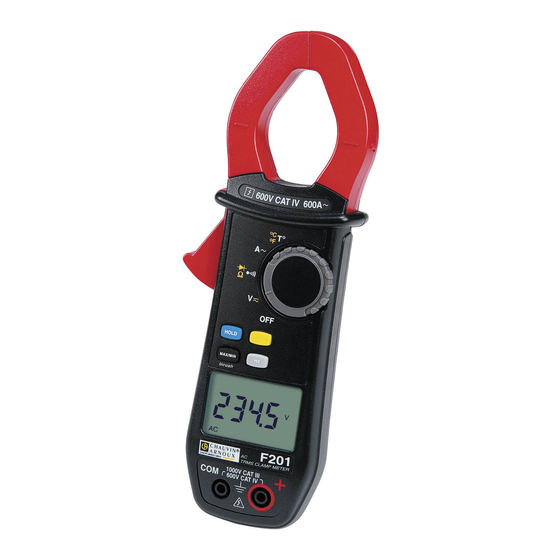

1 GERÄTEVORSTELLUNG Die Vielfachmesszange F201 ist ein professionelles Messinstrument für elektrische Größen, das folgende Funktionen in sich vereint: AC-Strommessung Anlauf- und Überstrommessungen (True Inrush) Spannungsmessung (AC und DC) Frequenzmessung Durchgangsprüfung mit akustischem Signal Widerstandsmessung ... -
Seite 8: Drehschalter
DREHSCHALTER Der Drehschalter hat fünf Stellungen: OFF für Aus und die Stellungen , für die vier Messfunktionen. Das Einschalten einer Messfunktion wird vom Gerät durch ein Tonsignal bestätigt. Die einzelnen Messfunktionen sind in der Tabelle unten beschrieben. Abbildung 2 : Drehschalter für Funktionswahl Messfunktion Siehe §... -
Seite 9: Funktionstasten
FUNKTIONSTASTEN Unten sehen Sie die vier Funktionstasten des Geräts: Abbildung 3 : Funktionstasten des Geräts Funktion Siehe § HOLD - der aktuelle Wert wird in der Anzeige gespeichert Kompensation der Messleitungswiderstände in den Funk- 3.6.1 tionen Widerstandsmessung und Durchgangsprüfung Umschalten der Messart (AC, DC) MAX-/MIN-Funktion ein- bzw. -
Seite 10: Anzeige
ANZEIGE Hier sehen Sie die Anzeige der Vielfachmesszange: Abbildung 4 : Anzeige des Geräts Funktion Siehe § Anzeige der ausgewählten Messfunktion (Tasten) Digitale Anzeige des Messwerts und der Einheit 3.12 Anzeige der MAX-/MIN-Funktion Anzeige der Stromart (AC oder DC) Anzeige der am Drehschalter gewählten Messfunktion Anzeige, dass Batterie verbraucht ist 1.3.1... -
Seite 11: Überschreitung Des Messbereichs (O.l)
Hertz (Frequenz) Ampère (Stromstärke) Ω Ohm (Widerstand) Vorsatz Milli- für Maßeinheiten Vorsatz Kilo- für Maßeinheiten Kompensation der Messleitungswiderstände Durchgangsprüfung Diodentest Ständige Anzeige (Abschalteautomatik ausgeschaltet) Anzeige, dass Batterie verbraucht ist 1.3.2 Überschreitung des Messbereichs (O.L) Das Symbol O.L (Over Load) erscheint, wenn ein Messbereich überschritten wurde. ANSCHLUSSBUCHSEN Die Anschlussbuchsen sind wie folgt zu benutzen: Abbildung 5 : Anschlussbuchsen... -
Seite 12: Funktionstasten
2 FUNKTIONSTASTEN Die Funktionstasten lassen sich kurz, lang oder dauernd betätigen und können dabei unterschiedliche Funktionen bewirken. Im Folgenden bezeichnet das Symbol die Drehschalterstellung(en) in der die betreffende Taste eine bestimmte Funktion bewirkt. TASTE Mit dieser Taste können Sie: die in der jeweiligen Messfunktion (V, A, Ω, T°) und gegebenenfalls mit einer ... -
Seite 13: Taste
Mit jedem neuen … können Sie: Druck auf - zwischen AC oder DC umschalten. In der Anzeige erscheint dann AC oder DC - nacheinander die Funktionen Widerstands- messung Ω, Diodentest und wieder Durchgangsprüfung anwählen - die Maßeinheit °C oder °F auswählen TASTE 2.3.1 Im Normalbetrieb der Messzange... -
Seite 14: Die Max-/Min-Funktion Zusammen Mit Hold
2.3.2 Die MAX-/MIN-Funktion zusammen mit HOLD Mit jedem neuen … können Sie: Druck auf nacheinander die vor Drücken der kurzer Druck Taste vom Gerät erfassten MAX-/MIN- Werte in die Anzeige rufen. Hinweis: Die HOLD-Funktion unterbricht nicht die weitere Erfassung von MAX- und MIN-Werten der laufenden Messung. -
Seite 15: Taste
TASTE Mit dieser Taste lässt sich die Frequenz des gemessenen AC-Signals anzeigen. Hinweis: Diese Taste funktioniert logischerweise nicht bei Gleichstrommessungen. 2.4.1 Die Funktion Hz im Normalbetrieb Mit jedem neuen … können Sie: Druck auf - die Frequenz des gemessenen Signals anzei- - wieder zur laufenden Messwertanzeige von Spannung (V) oder Strom (A) zurückkehren. -
Seite 16: Benutzung
3 BENUTZUNG ERSTE INBETRIEBNAHME Setzen Gerät gelieferten Batterie folgt Vielfachmesszange ein: Öffnen Sie mit einem Schraubendreher den Batteriefachdeckel (Nr. 1) auf der Rückseite der Messzange. Setzen Sie die vier 9V-Batterie (Nr. 2) in das Batteriefach ein und achten Sie dabei auf die richtige Polarität. Setzen Sie den Deckel wieder auf und verschließen Sie ihn mit der Schraube. -
Seite 17: Ausschaltender Vielfachmesszange
AUSSCHALTENDER VIELFACHMESSZANGE Die Messzange lässt sich manuell ausschalten indem Sie den Drehschalter auf OFF stellen, oder sie schaltet sich automatisch nach 10 Minuten Nichtbenutzung aus. 30 Sekunden vor dem automatischen Abschalten ertönt ein unterbrochenes Signal. Wenn Sie nun eine Taste Drücken oder den Drehschalter verstellen, bleibt die Messzange eingeschaltet. -
Seite 18: Programmieren Des Schwellwerts Für Die True Inrush-Messung
3.4.3 Programmieren des Schwellwerts für die True Inrush- Messung Sie können den Schwellwert für die Auslösung einer True Inrush-Messung wie folgt selbst einstellen: Ausgehend von Drehschalterstellung OFF halten Sie Taste gedrückt und stellen Sie den Drehschalter auf . . Warten Sie bis die Anzeige aller Segmente verschwindet und ein Piepston ertönt, dann sind Sie im Konfigurationsmodus. -
Seite 19: Standardkonfiguration Ab Werk
3.4.5 Standardkonfiguration ab Werk Sie können die Vielfachmesszange wie folgt wieder auf die Standard-Konfiguration ab Werk zurückstellen: Ausgehend von Drehschalterstellung OFF halten Sie Taste gedrückt und stellen Sie den Drehschalter auf . Warten Sie bis die Anzeige aller Segmente verschwindet und ein Piepston ertönt, dann sind Sie im Konfigurationsmodus. -
Seite 20: Durchgangsprüfung
DURCHGANGSPRÜFUNG Warnung: Vergewissern Sie sich vor einer Durchgangsprüfung, dass die zu prüfende Schaltung spannungsfrei ist und dass vorhandene Kondensatoren entladen sind! Stellen Sie den Drehschalter auf . Das Symbol erscheint in der Anzeige. Stecken Sie die schwarze Messleitung in Buchse COM und die rote in Buchse »... -
Seite 21: Widerstandsmessung Ω
WIDERSTANDSMESSUNG Ω Warnung: Vergewissern Sie sich vor einer Widerstandsmessung, dass die zu prüfende Schaltung spannungsfrei ist und dass vorhandene Kondensatoren entladen sind! Stellen Sie den Drehschalter auf und drücken Sie Taste Das Symbol Ω wird angezeigt. Stecken Sie die schwarze Messleitung in Buchse COM und die rote in Buchse »... -
Seite 22: Strommessung (A)
Der Messwert erscheint in der Digitalanzeige. STROMMESSUNG (A) Öffnen Sie die Backen der Vielfachmesszange indem Sie auf die rote Öffnungstaste auf der Seite drücken. Dabei muss der an den Backen der Zange sichtbare Pfeil (siehe Abb. unten) in Richtung des angenommenen Stromflusses zeigen, d.h. -
Seite 23: Messong Von Anlaufströmen Oder Überströmen (True Inrush)
3.10 MESSONG VON ANLAUFSTRÖMEN ODER ÜBERSTRÖMEN (TRUE INRUSH) Anlaufströme oder kurzfristige Überströme können Sie wie folgt messen: Stellen Sie den Drehschalter auf und umschließen Sie einen Stromleiter mit den Backen der Messzange. Drücken Sie lang auf Taste . In der Anzeige erscheint das Symbol »InRh«... -
Seite 24: Frequenzmessung Bei Ac-Strömen
Der Messwert erscheint in der Digitalanzeige. 3.11.2 Frequenzmessung bei AC-Strömen Stellen Sie den Drehschalter auf und drücken Sie die Taste Das Symbol »Hz« erscheint in der Anzeige. Umschließen Sie den betreffenden Stromleiter mit der Messzange. Der Messwert erscheint in der Digitalanzeige. 3.12 TEMPERATURMESSUNG 3.12.1 Messung ohne zusätzlichen Fühler Stellen Sie den Drehschalter auf... -
Seite 25: Messung Mit Zusätzlichem Temperaturfühler
3.12.2 Messung mit zusätzlichem Temperaturfühler Messzange kann einem zusätzlichen K-Thermoelementfühler Temperaturen messen. Schließen Sie den K-Thermoelementfühler an die Eingangsbuchsen COM und + der Vielfachmesszange an. Stellen Sie den Drehschalter auf Bringen Sie den Temperaturfühler in Kontakt mit dem zu messenden Gegenstand oder Medium. -
Seite 26: Technische Daten
4 TECHNISCHE DATEN BEZUGSBEDINGUNGEN Einflussgrößen Bezugsbedingungen Temperatur 23 °C ± 2 °C Relative Luftfeuchte 45 % bis 75 % Versorgungsspannung 9,0 V ± 0,5 V Frequenzbereich des zu messenden Signals 45 – 65 Hz Signalform reines Sinussignal √ 2 Scheitelfaktor zu messender AC-Signale Lage des Leiters in der Messzange zentriert Benachbarte Leiter... -
Seite 27: Ac-Spannungsmessungen
4.2.2 AC-Spannungsmessungen 600 V bis 1000 V 0,15 V bis 60,0 V bis Messbereich 59,99 V 599,9 V 1 400 V Spitze (1) Spezifizierter 0 bis 100% des Messbereichs Messumfang (2) von 0,15 V bis 5,99 V ± (1% Anz. + 10 D) Messunsicherheit von 6,00 V bis 59,99 ±... -
Seite 28: Anlaufstrommessungen (True-Inrush)
Spezifische Daten in der MAX-/MIN-Funktion (von 10 Hz bis 1kHz in AC, ab 0.30 A) : • Messunsicherheit: die Werte in der Tabelle sind um 1% Anz. zu erhöhen. • Erfassungszeit für die Extremwerte: ca. 100 ms. 4.2.4 Anlaufstrommessungen (True-Inrush) Messbereich 6 A bis 600 A AC Spezifizierter... -
Seite 29: Diodentest
Anmerkung (1) : Bei Überschreitung des Messumfangs erscheint »OL« (Überlauf) in der Anzeige. Es gibt keine Vorzeichenanzeige » - « oder » + «. Spezifische Daten in der MAX-/MIN-Funktion: • Messunsicherheit: die Werte in der Tabelle sind um 1% Anz. zu erhöhen. •... -
Seite 30: Temperaturmessungen
Anmerkung (1) Bei zu geringem Signalpegel (U < 3 V bzw. I < 3 A) oder wenn die Frequenz geringer als 5 Hz ist, erscheint » ---- « in der Anzeige. Spezifische Daten in der MAX-/MIN-Funktion (von 10 Hz bis 5 kHz bei AC- Spannungen und von 10 Hz bis 1 kHz bei AC-Strömen): •... -
Seite 31: Umgebungsbedingungen
UMGEBUNGSBEDINGUNGEN Umgebungsbedingungen im Betrieb bei Lagerung Temperatur - 20 °C bis +55 °C - 40 °C bis +70 °C ≤ 90 % bei +55 °C ≤ 90 % bis zu +70 °C Relative Luftfeuchte MECHANISCHE EIGENSCHAFTEN Gehäuse Festes Polycarbonatgehäuse mit Elastomer umhüllt Zangenbacken Aus Polycarbonat Zangenöffnung: 34 mm... -
Seite 32: Einflussgrößen Auf Die Messunsicherheit
EINFLUSSGRÖßEN AUF DIE MESSUNSICHERHEIT Einfluss Einflussbereic Beeinflusst Einflussgröße e Größe typisch maximal 0,1%Anz./10°C V AC 0,1%Anz./10°C V DC 0,5%Anz./10°C + 2 D 1%Anz./10°C 1,5%Anz./10°C + 2 D Temperatur -20...+55 °C (0,2%Anz.+1°C)/10° T°C (0,3%Anz.+2°C)/10° Hz Ω 0,1%Anz./10°C + 2 D 0,1%Anz./10°C + 3 D 10%...90% Luftfeuchte relative... -
Seite 33: Wartung
5 WARTUNG Die Vielfachmesszange enthält kein Teil, das von nicht ausgebildetem und nicht zugelassenem Personal ausgewechselt werden könnte. Jeder nicht zugelassene Eingriff oder jedes Ersetzen von Teilen durch sog. "gleichwertige" kann die Sicherheit des Instruments schwer gefährden. REINIGUNG • Klemmen Sie sämtliche Anschlüsse vom Gerät ab und stellen Sie den Drehschalter auf OFF. -
Seite 34: Garantie
6 GARANTIE Soweit nicht anderes ausdrücklich gesagt ist, erstreckt sich unsere Garantie auf eine Dauer von 3 Jahren nach Überlassung des Geräts (Auszug aus unseren allgemeinen Geschäftsbedingungen, die Sie gerne anfordern können). Eine Garantieleistung ist in folgenden Fällen ausgeschlossen: • Bei unsachgemäßer Benutzung des Geräts oder Benutzung in Verbindung mit einem inkompatiblen anderen Gerät. -
Seite 35: Lieferumfang
7 LIEFERUMFANG Die Vielfachmesszange F201 wird in ihrer Versandverpackung ausgeliefert zusammen mit: • 2 Messleitungen-Prüfspitzen rot und schwarz mit Bananensteckern • 1 Thermoelementfühler Typ K mit Bananensteckern • 1 x 9 V-Batterie • 1 Transporttasche • 1 Bedienungsanleitung in mehreren Sprachen auf Mini-CD-ROM •...
