Inhaltszusammenfassung für Chauvin Arnoux F401

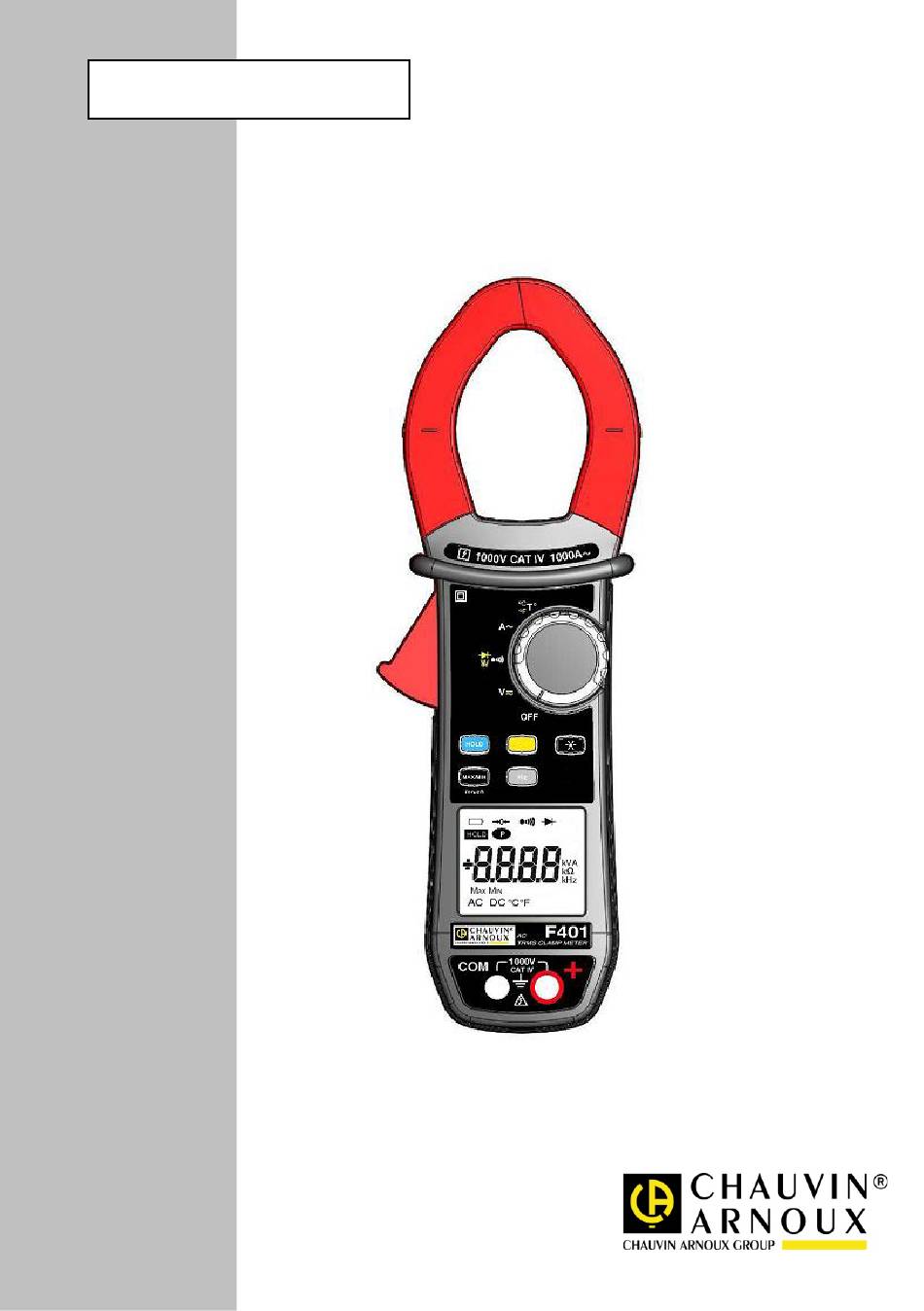

- Seite 1 VIELFACHMESSZANGE F401 DE UT S CH Bedienungsanleitung...
-
Seite 2: Inhaltsverzeichnis
INHALTSVERZEICHNIS GERÄTEVORSTELLUNG ..................7 DREHSCHALTER ......................8 FUNKTIONSTASTEN ...................... 9 ANZEIGE .......................... 10 1.3.1 Symbole in der Anzeige ................10 1.3.2 Überschreitung des Messbereichs (O.L) ............11 ANSCHLUSSBUCHSEN ....................11 FUNKTIONSTASTEN ....................12 TASTE ........................12 TASTE ) ..................12 WEITFUNKTION TASTE ........................ - Seite 3 3.11 FREQUENZMESSUNG (H ) ..................23 3.11.1 Frequenzmessung bei AC-Spannungen ............24 3.11.2 Frequenzmessung bei AC-Strömen .............. 24 3.12 TEMPERATURMESSUNG .................... 25 3.12.1 Messung ohne zusätzlichen Fühler .............. 25 3.12.2 Messung mit zusätzlichem Temperaturfühler ..........25 TECHNISCHE DATEN .................... 27 BEZUGSBEDINGUNGEN .....................
-
Seite 4: B Edeutung Der Verwendeten S Ymbole
Sie haben eine Vielfachmesszange F401 erworben und wie danken Ihnen für das Vertrauen. Um die optimale Benutzung Ihres Geräts zu gewährleisten, bitten wir Sie: • diese Bedienungsanleitung sorgfältig zu lesen • die Benutzungshinweise genau zu beachten. B edeutung der verwendeten S ymbole: ACHTUNG, GEFAHR! Sobald dieses Gefahrenzeichen irgendwo erscheint, ist der Benutzer verpflichtet, die Anleitung zu Rate zu ziehen. -
Seite 5: Sicherheitshinweise
SICHERHEITSHINWEISE Dieses Gerät und sein Zubehör entsprechen den Sicherheitsnormen IEC 61010-1 und IEC 61010-2-032 in der Messkategorie IV für Spannungen bis 1 000 V in geschlossenen Räumen, bei einem Verschmutzungsgrad von maximal 2 und bis zu einer Meereshöhe von maximal 2 000 m. Die Nichtbeachtung der Sicherheitshinweise kann zu Gefahren durch elektrische Schläge, durch Brand oder Explosion, sowie zur Zerstörung des Geräts und der Anlage führen. - Seite 6 Fassen Messleitungen, Prüfspitzen, Krokodilklemmen Zangenstromwandler immer nur hinter dem Fingerschutz an. Aus Sicherheitsgründen und um Überlastungen der Geräteeingänge zu vermeiden, dürfen Konfigurationseinstellungen nur ohne Anschluss an gefährliche Spannungen vorgenommen werden. MESSKATEGORIEN Definition der Messkategorien: CAT II : Kreise, die direkt an die Niederspannungs-Installation angeschlossen sind. Beispiele: Stromanschluss Haushaltsgeräten...
-
Seite 7: Gerätevorstellung
1 GERÄTEVORSTELLUNG Die Vielfachmesszange F401 ist ein professionelles Messinstrument für elektrische Größen, das folgende Funktionen in sich vereint: AC-Strommessung Anlauf- und Überstrommessungen (True Inrush) Spannungsmessung (AC und DC) Frequenzmessung Durchgangsprüfung mit akustischem Signal Widerstandsmessung ... -
Seite 8: Drehschalter
DREHSCHALTER Der Drehschalter hat fünf Stellungen: OFF für Aus und die Stellungen , für die vier Messfunktionen. Das Einschalten einer Messfunktion wird vom Gerät durch ein Tonsignal bestätigt. Die einzelnen Messfunktionen sind in der Tabelle unten beschrieben. Abbildung 2 : Drehschalter für Funktionswahl Messfunktion Siehe §... -
Seite 9: Funktionstasten
FUNKTIONSTASTEN Unten sehen Sie die fünf Funktionstasten des Geräts: Abbildung 3 : Funktionstasten des Geräts Fuktion Siehe § HOLD - der aktuelle Wert wird in der Anzeige gespeichert Kompensation der Messleitungswiderstände in den Funk- 3.6.1 tionen Widerstandsmessung und Durchgangsprüfung Umschalten der Messart (AC, DC) Anzeigebeleuchtung ein- bzw. -
Seite 10: Anzeige
ANZEIGE Hier sehen Sie die Anzeige der Vielfachmesszange: Abbildung 4 : Anzeige des Geräts Funktion Siehe § Anzeige der ausgewählten Messfunktion (Tasten) Digitale Anzeige des Messwerts und der Einheit 3.12 Anzeige der MAX-/MIN-Funktion Anzeige der Stromart (AC oder DC) Anzeige der am Drehschalter gewählten Messfunktion Anzeige, dass Batterie verbraucht ist 1.3.1... -
Seite 11: Überschreitung Des Messbereichs (O.l)
Hertz (Frequenz) Ampère (Stromstärke) Ω Ohm (Widerstand) Vorsatz Milli- für Maßeinheiten Vorsatz Kilo- für Maßeinheiten Kompensation der Messleitungswiderstände Durchgangsprüfung Diodentest Ständige Anzeige (Abschalteautomatik ausgeschaltet) Anzeige, dass Batterie verbraucht ist 1.3.2 Überschreitung des Messbereichs (O.L) Das Symbol O.L (Over Load) erscheint, wenn ein Messbereich überschritten wurde. ANSCHLUSSBUCHSEN Die Anschlussbuchsen sind wie folgt zu benutzen: Abbildung 5 : Anschlussbuchsen... -
Seite 12: Funktionstasten
2 FUNKTIONSTASTEN Die Funktionstasten lassen sich kurz, lang oder dauernd betätigen und können dabei unterschiedliche Funktionen bewirken. Im Folgenden bezeichnet das Symbol die Drehschalterstellung(en) in der die betreffende Taste eine bestimmte Funktion bewirkt. TASTE Mit dieser Taste können Sie: die in der jeweiligen Messfunktion (V, A, Ω, T°) und gegebenenfalls mit einer ... -
Seite 13: Taste
Mit jedem neuen … können Sie: Druck auf - zwischen AC oder DC umschalten. In der Anzeige erscheint dann AC oder DC - nacheinander die Funktionen Widerstands- messung Ω, Diodentest und wieder Durchgangsprüfung anwählen - die Maßeinheit °C oder °F auswählen TASTE Mit dieser Taste schalten Sie die Anzeigebeleuchtung ein. -
Seite 14: Die Max-/Min-Funktion Zusammen Mit Hold
Druck auf kurzer Druck - die MAX-/MIN-Funktion einschalten - nacheinander die bisher erfassten MAX- und MIN-Werte in die Anzeige rufen - wieder zur laufenden Messwertanzeige zurück- kehren, ohne die MAX-/MIN-Funktion zu ver- lassen (die erfassten Werte bleiben erhalten). Hinweis : in der Funktion erscheinen immer beide Sym- bole MAX, MIN in der Anzeige, der ausgewählte Wert (MAX oder MIN) blinkt. -
Seite 15: Taste
Mit jedem neuen … können Sie: Druck auf Die True-INRUSH-Funktion einschalten: - in der Anzeige erscheint »Inrh« während 3 s (und die Anzeigebeleuchtung blinkt) - die Erfassungsschwelle wird während 5 s angezeigt (Anzeigeleuchtung dauernd) - das Symbol für Berechnung » ------ « wird angezeigt und das Symbol »A«... -
Seite 16: Die Funktion Hz Zusammen Mit Hold
2.5.2 Die Funktion Hz zusammen mit HOLD Mit jedem neuen … können Sie: Druck auf - den Frequenzwert in der Anzeige speichern - - sich nacheinander den gespeicherten Fre- quenzwert und den zugehörigen Spannungs- oder Stromwert anzeigen lassen. 3 BENUTZUNG ERSTE INBETRIEBNAHME Setzen Sie die mit dem Gerät gelieferten Batterien wie folgt in die Vielfachmesszange ein:... -
Seite 17: Einschalten Der Vielfachmesszange
EINSCHALTEN DER VIELFACHMESSZANGE Der Drehschalter befindet sich in Stellung OFF. Wählen Sie mit dem Drehschalter die gewünschte Messfunktion. In der Anzeige erscheinen kurz zur Kontrolle alle Segmente (siehe § 1.3) und danach die Anzeige der gewählten Messfunktion. Die Vielfachmesszange ist jetzt bereit für Messungen. AUSSCHALTENDER VIELFACHMESSZANGE Die Messzange lässt sich manuell ausschalten indem Sie den Drehschalter auf OFF stellen, oder sie schaltet sich automatisch nach 10 Minuten Nichtbenutzung... -
Seite 18: Deaktivieren Der Abschalteautomatik (Auto Power Off)
3.4.2 Deaktivieren der Abschalteautomatik (Auto Power OFF) Deaktivierung der Abschalteautomatik: Ausgehend von Drehschalterstellung OFF halten Sie Taste gedrückt und stellen Sie den Drehschalter auf . Warten Sie bis die Anzeige aller Segmente verschwindet und ein Piepston ertönt, dann sind Sie im Konfigurationsmodus. -
Seite 19: Standardkonfiguration Ab Werk
Ausgehend von Drehschalterstellung OFF halten Sie Taste gedrückt und stellen Sie den Drehschalter auf . Warten Sie bis die Anzeige aller Segmente verschwindet und ein Piepston ertönt, dann sind Sie im Konfigurationsmodus. Anzeige erscheint eingestellte Temperatur-Maßeinheit (°C oder °F). Im Gerät voreingestellt sind °C. Durch Drücken von Taste können Sie nun zwischen °C und °F umschalten.. -
Seite 20: Durchgangsprüfung
Der gemessene Spannungswert erscheint in der Digitalanzeige. DURCHGANGSPRÜFUNG Warnung: Vergewissern Sie sich vor einer Durchgangsprüfung, dass die zu prüfende Schaltung spannungsfrei ist und dass vorhandene Kondensatoren entladen sind! Stellen Sie den Drehschalter auf . Das Symbol erscheint in der Anzeige. Stecken Sie die schwarze Messleitung in Buchse COM und die rote in Buchse »... -
Seite 21: Automatische Kompensation Der Messleitungswiderstände
3.6.1 Automatische Kompensation der Messleitungswiderstände Warnung: Vor einer Kompensation müssen die MAX-/MIN-Funktion und die HOLD-Funktion am Gerät ausgeschaltet sein! Für die Kompensation der Messleitungswiderstände gehen Sie wie folgt vor: Schließen Sie die am Gerät eingesteckten Messleitungen kurz. Halten Sie Taste gedrückt, bis in der Anzeige der kleinste Wert erscheint. -
Seite 22: Diodentest
DIODENTEST Warnung: Vergewissern Sie sich vor einem Diodentest, dass die zu prüfende Schaltung spannungsfrei ist und dass vorhandene Kondensatoren entladen sind! Stellen Sie den Drehschalter auf und drücken Sie Taste zweimal. Das Symbol wird angezeigt. Stecken Sie die schwarze Messleitung in Buchse COM und die rote in Buchse »... -
Seite 23: Messong Von Anlaufströmen Oder Überströmen (True Inrush)
Der Messwert erscheint in der Digitalanzeige. 3.10 MESSONG VON ANLAUFSTRÖMEN ODER ÜBERSTRÖMEN (TRUE INRUSH) Anlaufströme oder kurzfristige Überströme können Sie wie folgt messen: Stellen Sie den Drehschalter auf und umschließen Sie einen Stromleiter mit den Backen der Messzange. Drücken Sie lang auf Taste . -
Seite 24: Frequenzmessung Bei Ac-Spannungen
3.11.1 Frequenzmessung bei AC-Spannungen Um die Frequenz von AC-Spannungen zu messen, gehen Sie wie folgt vor: Stellen Sie den Drehschalter auf und drücken Sie die Taste Das Symbol »Hz« erscheint in der Anzeige. Wählen Sie durch Drücken der gelben Taste die Messart AC. -
Seite 25: Temperaturmessung
Der Messwert erscheint in der Digitalanzeige. 3.12 TEMPERATURMESSUNG 3.12.1 Messung ohne zusätzlichen Fühler Stellen Sie den Drehschalter auf Der in der Anzeige blinkend erscheinende Temperaturwert ist die Innentemperatur der Vielfachmesszange. Diese entspricht nach einer ausreichend langen Zeit für die Temperaturanpassung (mindestens 1 Stunde) der jeweiligen Raumtemperatur. 3.12.2 Messung mit zusätzlichem Temperaturfühler Messzange kann... - Seite 26 Der Temperatur-Messwert erscheint in der Digitalanzeige. Durch Druck auf Taste können Sie zwischen °C und °F umschalten (die Standardeinstellung wird in § 3.4.4 vorgenommen). Hinweis : Wenn der externe Temperaturfühler defekt ist, blinkt der angezeigte Temperaturwert. Wenn Vielfachmesszange starken Temperaturschwankungen ausgesetzt war, benötigt...
-
Seite 27: Technische Daten
4 TECHNISCHE DATEN BEZUGSBEDINGUNGEN Einflussgrößen Bezugsbedingungen Temperatur: 23 °C ± 2 °C Relative Luftfeuchte: 45 % bis 75 % Versorgungsspannung: 6,0 V ± 0,5 V Frequenzbereich des zu messenden Signals: 45 – 65 Hz Signalform: reines Sinussignal Scheitelfaktor zu messender AC-Signale: √... -
Seite 28: Ac-Spannungsmessungen
4.2.2 AC-Spannungsmessungen 0,15 V bis 100,0 V bis 1 000 V RMS Messbereich 99,99 V 999,9 V 1 400 V Spitze (1) Spezifizierter 0 bis 100% des Messbereichs Messumfang (2) von 0,15 V bis 9,99 V ± (1% Anz. + 10 D) Messunsicherheit von 10,00 V bis ±... -
Seite 29: Anlaufstrommessungen (True-Inrush)
Anz. zu erhöhen. • Erfassungszeit für die Extremwerte: ca. 100 ms. 4.2.4 Anlaufstrommessungen (True-Inrush) Messbereich 10 A bis 1000 A AC Spezifizierter 0 bis 100% des Messumfang Messbereichs Messunsicherheit ± (5% Anz. + 5 D) Auflösung Spezifische Daten in der PEAK-Funktion bei True-Inrush-Strommessungen (von 10 Hz bis 1 kHz in AC): •... -
Seite 30: Diodentest
Spezifische Daten in der MAX-/MIN-Funktion: • Messunsicherheit: die Werte in der Tabelle sind um 1% Anz. zu erhöhen. • Erfassungszeit für die Extremwerte: ca. 100 ms. 4.2.7 Diodentest Messbereich 0,000 V bis 3,199 V DC Spezifizierter Messumfang 0 bis 100% des Messbereichs Messunsicherheit ±... -
Seite 31: Temperaturmessungen
Anmerkung (1) Bei zu geringem Signalpegel (U < 3 V bzw. I < 3 A) oder wenn die Frequenz geringer als 5 Hz ist, erscheint » ---- « in der Anzeige. Spezifische Daten in der MAX-/MIN-Funktion (von 10 Hz bis 5 kHz bei AC- Spannungen und von 10 Hz bis1 kHz bei AC-Strömen): •... -
Seite 32: Mechanische Eigenschaften
MECHANISCHE EIGENSCHAFTEN Gehäuse: Festes Polycarbonatgehäuse mit Elastomer umhüllt Zangenbacken: Aus Polycarbonat Zangenöffnung: 48 mm Umschließungsdurchmesser: 48 mm Anzeige: LC-Display Blaue Hintergrundbeleuchtung Abmessungen: 41 x 48 mm Abmessungen: 272 x 92 x 41 mm (H x B x T) Gewicht: 600 g (mit Batterien) STROMVERSORGUNG Batterien: 4 x 1,5 V LR6... -
Seite 33: Einflussgrößen Auf Die Messunsicherheit
EINFLUSSGRÖßEN AUF DIE MESSUNSICHERHEIT Einfluss Einflussbereic Beeinflusst Einflussgröße e Größe typisch maximal 0,1%Anz./10°C V AC 0,1%Anz./10°C V DC 0,5%Anz./10°C + 2 D 1%Anz./10°C 1,5%Anz./10°C + 2 D Temperatur -20...+55 °C (0,2%Anz.+1°C)/10° T°C (0,3%Anz.+2°C)/10° Hz Ω 0,1%Anz./10°C + 2 D 0,1%Anz./10°C + 3 D 10%...90% Luftfeuchte relative... -
Seite 34: Wartung
5 WARTUNG Die Vielfachmesszange enthält kein Teil, das von nicht ausgebildetem und nicht zugelassenem Personal ausgewechselt werden könnte. Jeder nicht zugelassene Eingriff oder jedes Ersetzen von Teilen durch sog. "gleichwertige" kann die Sicherheit des Instruments schwer gefährden. REINIGUNG Klemmen Sie sämtliche Anschlüsse vom Gerät ab und stellen Sie den •... -
Seite 35: Reparturen
REPARTUREN Für Reparaturen innerhalb oder nach Ablauf der Garantiezeit wenden Sie sich an die für Ihr Land zuständige Chauvin-Arnoux-Niederlassung. Auskünfte finden sie auf unserer Website: http://www.chauvin-arnoux.com 6 GARANTIE Soweit nicht anderes ausdrücklich gesagt ist, erstreckt sich unsere Garantie auf eine Dauer von 3 Jahren nach Überlassung des Geräts (Auszug aus unseren allgemeinen Geschäftsbedingungen, die Sie gerne anfordern können). -
Seite 36: Lieferumfang
7 LIEFERUMFANG Die Vielfachmesszange F401 wird in ihrer Versandverpackung ausgeliefert zusammen mit: 2 Messleitungen rot und schwarz mit Bananensteckern • 2 Prüfspitzen rot und schwarz • 1 Thermoelementfühler Typ K mit Bananensteckern • 4 x 1,5 V-Batterien • 1 Transporttasche •... - Seite 38 Tel: 01 61 61 961-0 - Fax: 01 61 61 961-61 Tel: (01) 89 04 25 - Fax: (01) 89 04 24 SCANDINAVIA - CA Mätsystem AB USA - Chauvin Arnoux Inc - d.b.a AEMC Instruments 200 Foxborough Blvd. - Foxborough - MA 02035 Sjöflygvägen 35 - SE 18304 TÄBY...
