Inhaltszusammenfassung für Chauvin Arnoux F406
- Seite 1 DE - Bedienungsanleitung F406 Vielfachmesszange...
- Seite 2 Sie haben eine Vielfachmesszange F406 erworben und wie danken Ihnen für das Vertrauen. Um die optimale Benutzung Ihres Geräts zu gewährleisten, bitten wir Sie: „ diese Bedienungsanleitung sorgfältig zu lesen, „ die Benutzungshinweise genau zu beachten. ACHTUNG, GEFAHR! Sobald dieses Gefahrenzeichen irgendwo erscheint, ist der Benutzer verpflichtet, die Anleitung zu Rate zu ziehen.
- Seite 3 INHALTSVERZEICHNIS 1. LIEFERUMFANG ..................................4 2. GERÄTEVORSTELLUNG ..............................5 2.1. Drehschalter ................................6 2.2. Funktionstasten ................................7 2.3. Anzeige ..................................8 2.4. Anschlussbuchsen ..............................10 3. FUNKTIONSTASTEN................................. 11 3.1. Taste ................................11 3.2. Taste (Zweitfunktion) .............................12 3.3. Taste ................................12 3.4. Taste ................................13 3.5. Taste ................................14 3.6. Taste ................................15 4.
- Seite 4 „ Aus Sicherheitsgründen und um Überlastungen der Geräteeingänge zu vermeiden, dürfen Konfigurationseinstellungen nur ohne Anschluss an gefährliche Spannungen vorgenommen werden. 1. LIEFERUMFANG Die Vielfachmesszange F406 wird in ihrer Versandverpackung ausgeliefert zusammen mit: „ 2 Messleitungen rot und schwarz mit Bananensteckern „ 2 Prüfspitzen rot und schwarz „...

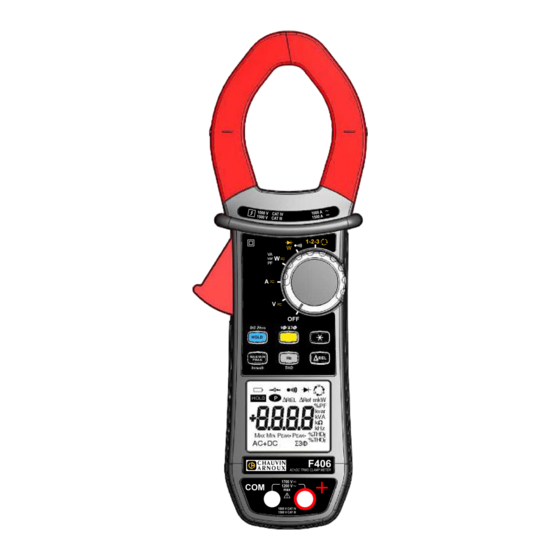

- Seite 5 2. GERÄTEVORSTELLUNG Die Vielfachmesszange F406 ist ein professionelles Messinstrument für elektrische Größen, das folgende Funktionen in sich vereint: „ AC-Strommessung „ Anlauf- und Überstrommessungen (True Inrush) „ Spannungsmessung (AC und DC) „ Frequenzmessung „ Oberschwingungsmessung (THD) „ Durchgangsprüfung mit akustischem Signal „...
- Seite 6 2.1. DREHSCHALTER Der Drehschalter hat sechs Stellungen: OFF für Aus und die Stellungen , für die vier Messfunktionen. Das Einschalten einer Messfunktion wird vom Gerät durch ein Tonsignal bestätigt. Die einzelnen Messfunktionen sind in der Tabelle unten beschrieben: Abbildung 2: Drehschalter für Funktionswahl Messfunktion Siehe §...
- Seite 7 2.2. FUNKTIONSTASTEN Unten sehen Sie die sechs Funktionstasten des Geräts: Abbildung 3: Funktionstasten des Geräts Funktion Siehe § HOLD - der aktuelle Wert wird in der Anzeige gespeichert Nullpunkt-Kompensation bei ADC / AAC+DC / WDC und WAC+DC -Messungen 4.9.2 Kompensation der Messleitungswiderstände in den Funktionen 4.6.1 Widerstandsmessung und Durchgangsprüfung Umschalten der Messart (AC, DC, AC+DC)
- Seite 8 2.3. ANZEIGE Hier sehen Sie die Anzeige der Vielfachmesszange: Abbildung 4 : Anzeige des Geräts Funktion Siehe § Anzeige der ausgewählten Messfunktion (Tasten) Digitale Anzeige des Messwerts und der Einheit 4.12 Anzeige der MAX-/MIN-/PEAK-Funktion Anzeige der Stromart (AC oder DC) Anzeige der Gesamtleistung bei Drehstromnetzen 4.11.2 Anzeige der am Drehschalter gewählten Messfunktion...
- Seite 9 2.3.1. SYMBOLE IN DER ANZEIGE Symbol Bedeutung Wechselstrom bzw. -spannung Gleichstrom bzw. -spannung AC+DC Wechsel- und Gleichstrom bzw. -spannung ΔREL Relativwert in Bezug zu einem Referenzwert ΔRef Referenzwert HOLD-Funktion (Anzeigespeicherung HOLD Maximaler RMS-Wert Minimaler RMS-Wert Peak+ Maximaler Scheitelwert Peak- Minimaler Scheitelwert Gesamtleistung bei symmetrischen Drehstromnetzen Volt (Spannung) Hertz (Frequenz)
- Seite 10 2.4. ANSCHLUSSBUCHSEN Die Anschlussbuchsen sind wie folgt zu benutzen: Abbildung 5: Anschlussbuchsen Funktion COM-Anschluss (kalter Messpunkt, Minuspol) + Anschluss (heißer Messpunkt, Pluspol)
- Seite 11 3. FUNKTIONSTASTEN Die Funktionstasten lassen sich kurz, lang oder dauernd betätigen und können dabei unterschiedliche Funktionen bewirken. Mit den Tasten verfügt der Benutzer über zusätzliche Funktionen, die herkömmlichen Grundmessarten sinnvoll ergänzen. Jede dieser Tasten kann unabhängig von den anderen Tasten benutzt werden, oder deren Funktion erweitern, indem sich zusätzliche Auswertungen der Messergebnisse einfach und intuitiv in die Anzeige rufen lassen.
- Seite 12 3.2. TASTE (ZWEITFUNKTION) Mit dieser Taste können Sie die Messart von AC auf DC oder AC+DC umschalten, sowie die jeweils gelb als Zweitfunktion am Drehschalter angegebene Messfunktion auswählen. Außerdem können Sie mit dieser Taste bei der Geräte-Konfiguration (siehe § 4.4) die vorgegebenen Standardwerte ändern. Hinweis: In den Funktionen MAX/MIN/PEAK, HOLD und ΔREL ist diese Taste wirkungslos.
- Seite 13 3.4. TASTE 3.4.1. IM NORMALBETRIEB DER MESSZANGE Mit dieser Taste erfasst die Vielfachmesszange automatisch die jeweiligen MAX-, MIN-, PEAK+ und PEAK- Werte der eingestellten Messgröße. Bei DC-Messungen sind MAX bzw. MIN die jeweils extremen Mittelwerte und bei AC-Messungen die jeweils extremen RMS-Werte der Messgröße.
- Seite 14 3.4.3. EINSCHALTEN DER FUNKTION TRUE - INRUSH ( IN MESSFUNKTION Mit dieser Funktionstaste lassen sich bei AC- und DC-Strommessungen die sog. Inrush-Ströme, d.h. Anlaufströme oder kurzzeitige Spitzenströme im Normalbetrieb messen. Die Funktion gilt nicht für AC+DC-Messungen. Mit jedem neuen Druck ...
- Seite 15 3.6. TASTE Mit dieser Taste kann der Benutzer einen Referenzwert (ΔRef) anzeigen und einspeichern und sich danach den Messwert als Relativwert (ΔREL) in der entsprechenden Maßeinheit oder in % anzeigen lassen. Hinweis: In der Funktion Anzeige der Drehfeldrichtung ( ) ist Taste wirkungslos.
- Seite 16 4. BENUTZUNG 4.1. ERSTE INBETRIEBNAHME Setzen Sie die mit dem Gerät gelieferten Batterien wie folgt in die Vielfachmesszange ein: 1. Öffnen Sie mit einem Schraubendreher den Batteriefachdeckel (Nr. 1) auf der Rückseite der Messzange; 2. Setzen Sie die vier 1,5 V-Batterien (Nr. 2) in das Batteriefach ein und achten Sie dabei auf die richtige Polarität; 3.
- Seite 17 4.4.2. DEAKTIVIEREN DER ABSCHALTAUTOMATIK (AUTO POWER OFF) Deaktivierung der Abschaltautomatik: 1. Ausgehend von Drehschalterstellung OFF halten Sie Taste gedrückt und stellen Sie den Drehschalter auf . Warten Sie bis die Anzeige aller Segmente verschwindet und ein Piepston ertönt, dann sind Sie im Konfigurationsmodus. In der Anzeige erscheint das Symbol 2.
- Seite 18 4.6. DURCHGANGSPRÜFUNG Warnung: Vergewissern Sie sich vor einer Durchgangsprüfung, dass die zu prüfende Schaltung spannungsfrei ist und dass vorhandene Kondensatoren entladen sind! 1. Stellen Sie den Drehschalter auf . Das Symbol erscheint in der Anzeige. 2. Stecken Sie die schwarze Messleitung in Buchse COM und die rote in Buchse » + «. 3.
- Seite 19 Der gemessene Widerstandswert erscheint in der Digitalanzeige. Hinweis: Bei der Messung sehr kleiner Widerstände sollten Sie vorher eine Kompensation der Messleitungswiderstände vorgenommen haben (siehe § 4.6.1) 4.8. DIODENTEST Warnung: Vergewissern Sie sich vor einem Diodentest, dass die zu prüfende Schaltung spannungsfrei ist und dass vorhandene Kondensatoren entladen sind! 1.
- Seite 20 4.9.1. AC - STROMMESSUNGEN Um Wechselstromstärken zu messen, gehen Sie wie folgt vor: 1. Stellen Sie den Drehschalter auf und wählen Sie die AC-Messart indem Sie Taste drücken bis in der Anzeige das Symbol »AC« erscheint. 2. Umschließen Sie den betreffenden Stromleiter (immer nur 1 Leiter!) mit der Messzange. Der Messwert erscheint in der Digitalanzeige.
- Seite 21 4.10. MESSUNG VON ANLAUFSTRÖMEN ODER ÜBERSTRÖMEN (TRUE INRUSH) Hinweis: Anlaufströme lassen sich nur in der Messart AC oder DC messen, die Messart AC+DC ist gesperrt. Anlaufströme oder kurzfristige Überströme können Sie wie folgt messen: 1. Stellen Sie den Drehschalter auf , und umschließen Sie einen Stromleiter mit den Backen der Messzange (§...
- Seite 22 4.11.2. LEISTUNGSMESSUNG AN SYMMETRISCHEN DREHSTROMNETZEN 1. Stellen Sie den Drehschalter auf und drücken Sie Taste so oft bis die gewünschte Messfunktion VA, var oder PF ausgewählt ist. 2. Drücken Sie die gelbe Taste so oft bis die Messfunktion angezeigt wird. 3.
- Seite 23 Hinweis: Konnte keine Referenz-Periode ermittelt werden, ertönt ein Piepston und die Meldung » Err Hz « oder » Err V « erscheint. Das Symbol blinkt und danach erscheint wieder die Abkürzung » rdy «. Nehmen Sie eine neue Referenz- Perioden-Ermittlung ab Punkt 4. oben vor. 2.
- Seite 24 4.13.2. FREQUENZMESSUNG BEI AC - STRÖMEN 1. Stellen Sie den Drehschalter auf und drücken Sie die Taste . Das Symbol »Hz« erscheint in der Anzeige. 2. Wählen Sie durch wiederholtes Drücken der gelben Taste die Messart AC oder AC+DC. 3. Umschließen Sie den betreffenden Phasenleiter L mit der Messzange. Der Messwert erscheint in der Digitalanzeige.
- Seite 25 4.14.2. OBERSCHWINGUNGS - (THD) UND GRUNDWELLEN - FREQUENZMESSUNG BEI STRÖMEN 1. Stellen Sie den Drehschalter auf und drücken Sie Taste lang (> 2 sec). In der Anzeige erscheint das Symbol THDf. Wenn Sie THDr messen wollen, drücken Sie erneut Taste um das Symbol THDr anzuzeigen.
- Seite 26 5. TECHNISCHE DATEN 5.1. BEZUGSBEDINGUNGEN Einflussgrößen Bezugsbedingungen Temperatur 23°C ± 2°C Relative Luftfeuchte 45 % bis 75 % Versorgungsspannung 6,0 V ± 0,5 V Frequenzbereich des zu messenden Signals 45 - 65 Hz Signalform reines Sinussignal Scheitelfaktor zu messender AC-Signale √...
- Seite 27 5.2.3. AC+DC - SPANNUNGSMESSUNGEN 100,0 V bis 1 000 V bis 1 200 V RMS (1) Messbereich (2) 0,15 V bis 99,99 V 999,9 V 1 700 V Spitze Spezifizierter Messumfang 0 bis 1 100 VAC / 1 600 V Spitze von 0,15 V bis 9,99 V ±...
- Seite 28 5.2.6. AC+DC - STROMMESSUNGEN AC: 1 000 A (1 500 A Spitze) Messbereich (2) 0,25 A bis 99,99 A 100,0 A bis 999,9 A DC oder PEAK: 1 000 A bis 1 500 A (1) Spezifizierter Messumfang 0 bis 100 % des Messbereichs Messunsicherheit (nach ±...
- Seite 29 5.2.10. DIODENTEST Messbereich 0,000 V bis 3,199 VDC Spezifizierter Messumfang 1 bis 100 % des Messbereichs Messunsicherheit ± (1 % Anz. + 10 D) Auflösung 0,001 V Messstrom 0,55 mA Anzeige bei umgekehrter Polung oder Unterbrechung Anzeige von «OL» wenn eine Spannung > 3,199 V gemessen wird Anmerkung: Es gibt keine Vorzeichenanzeige «...
- Seite 30 Anmerkung (7): Indreiphasigen, symmetrische, Netzen mit Verzerrungen (THD und Harmonische) werden die Messtoleranzen, ab Φ > 30° gewährleistet. Zusätzliche Messfehler entstehen abhängig von der THD Größe: + 1 % wenn 10 % < THD < 20 % + 3 % wenn 20 % < THD < 30 % + 5 % wenn 30 % <...
- Seite 31 5.2.15. AC+DC - SCHEINLEISTUNGSMESSUNGEN Messbereich 5 VA bis 9 999 VA 10,00 kVA bis 99,99 kVA 100,0 kVA bis 999,9 kVA 1 000 kVA bis 2 550 kVA (1) (2) (4) Spezifizierter 1 bis 100 % des 0 bis 100 % des Messbereichs Messumfang Messbereichs bis 1 000 A...
- Seite 32 5.2.17. AC+DC - BLINDLEISTUNGSMESSUNGEN Gesamtblindleistung wobei S = Scheinleistung und P = Wirkleistung Messbereich 5 var bis 9 999 var 10,00 kvar bis 99,99 kvar 100,0 kvar bis 999,9 kvar 1 000 kvar bis 2 550 kvar (1) (2) (4) Spezifizierter 1 bis 100 % des Messbereichs 0 bis 2 400 kvar...
- Seite 33 5.2.19. FREQUENZMESSUNGEN - Frequenzmessung bei AC - Spannungen Messbereich (1) 5,0 Hz bis 999,9 Hz 1 000 Hz bis 9 999 Hz 10,00 kHz bis 19,99 kHz Spezifizierter Messumfang 1 bis 100 % des Messbereichs 0 bis 100 % des Messbereichs Messunsicherheit ±...
- Seite 34 5.3. UMGEBUNGSBEDINGUNGEN Umgebungsbedingungen im Betrieb bei Lagerung Temperatur - 20°C bis + 55°C - 40°C bis + 70°C Relative Luftfeuchte ≤ 90 % bis 55°C ≤ 90 % bis zu 70°C 5.4. MECHANISCHE EIGENSCHAFTEN Gehäuse Festes Polycarbonatgehäuse mit Elastomer umhüllt Aus Polycarbonat Zangenbacken Zangenöffnung: 48 mm...
- Seite 35 5.7. EINFLUSSGRÖßEN AUF DIE MESSUNSICHERHEIT Einfluss Einflussgröße Einflussbereich Beinflusste Größe typisch maximal 0,1 % Anz. / 10°C 0,1 % Anz. / 10°C 0,5 % Anz. / 10°C + 2 D 1 % Anz. / 10°C* 1,5 % Anz. / 10°C + 2 D* Temperatur - 20 ...
- Seite 36 6. WARTUNG Die Vielfachmesszange enthält kein Teil, das von nicht ausgebildetem und nicht zugelassenem Personal ausgewechselt werden könnte. Jeder nicht zugelassene Eingriff oder jedes Ersetzen von Teilen durch sog. "Gleichwertige" kann die Sicherheit des Instruments schwer gefährden. 6.1. REINIGUNG „ Klemmen Sie sämtliche Anschlüsse vom Gerät ab und stellen Sie den Drehschalter auf OFF. „...
