Chauvin Arnoux F201 Schnellstartanleitung
Vielfachmesszange
Vorschau ausblenden
Andere Handbücher für F201:
- Bedienungsanleitung (36 Seiten) ,
- Schnellstartanleitung (65 Seiten)
Inhaltsverzeichnis
Verfügbare Sprachen
Verfügbare Sprachen
Quicklinks
FR - Guide de démarrage
GB - Start guide
DE - Schnellstart - Anleitung
IT - Guida d'Avviamento
ES - Guia de Inicio
CZ - Úvodní příručka
NL - Startgids
PL - Instrukcja uruchomienia
RO - Ghid introductiv
RU - Руководство по использованию
Pince multimètre
Clamp multimeter
Vielfachmesszange
Multimetro a pinza
Pinza multimétrica
Klešťový multimetr
Multimetertang
cęgowy miernik uniwersalny
Cleşte multimetru
ТОКОИЗМЕРИТЕЛЬНЫЕ КЛЕЩИ
F201
Inhaltsverzeichnis
Verwandte Anleitungen für Chauvin Arnoux F201
Inhaltszusammenfassung für Chauvin Arnoux F201
- Seite 1 GB - Start guide DE - Schnellstart - Anleitung IT - Guida d’Avviamento ES - Guia de Inicio CZ - Úvodní příručka NL - Startgids F201 PL - Instrukcja uruchomienia RO - Ghid introductiv RU - Руководство по использованию Pince multimètre Clamp multimeter...
- Seite 14 Sie haben eine Vielfachmesszange F201 erworben und wie danken Ihnen für das Vertrauen. Um die optimale Benutzung Ihres Geräts zu gewährleisten, bitten wir Sie : „ diese Bedienungsanleitung sorgfältig zu lesen, „ die Benutzungshinweise genau zu beachten. ACHTUNG, GEFAHR! Sobald dieses Gefahrenzeichen irgendwo erscheint, ist der Benutzer verpflichtet, die Anleitung zu Rate zu ziehen.
-
Seite 15: Sicherheitshinweise
SICHERHEITSHINWEISE Dieses Gerät und sein Zubehör entsprechen den Sicherheitsnormen IEC 61010- 1 und IEC 61010-2-032 in der Messkategorie III für Spannungen bis 1 000 V ein Messkategorie IV für Spannungen bis 600 V in geschlossenen Räumen, bei einem Ver¬schmutzungsgrad von maximal 2 und bis zu einer Meereshöhe von maximal 2 000 m. - Seite 16 „ Fassen Sie Messleitungen, Prüfspitzen, Krokodilklemmen und Zangenstromwandler immer nur hinter dem Fingerschutz an. „ Aus Sicherheitsgründen und um Überlastungen der Geräteeingänge zu vermeiden, dürfen Konfi¬gurationseinstellungen nur ohne Anschluss an gefährliche Spannungen vorge¬nommen werden. MESSKATEGORIEN Definition der Messkategorien : CAT II : Kreise, die direkt an die Niederspannungs-Installation angeschlossen sind.
-
Seite 17: Gerätevorstellung

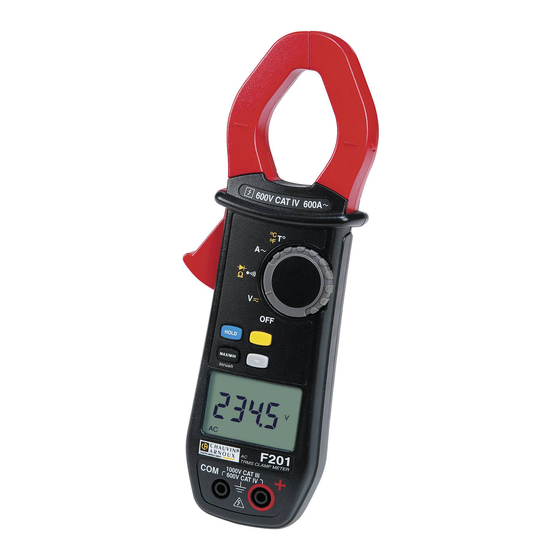

1. GERÄTEVORSTELLUNG Bezeichnung Zangenbacken mit Zentrier¬marken (siehe Anschlusshin¬weise) Fingerschutz-Wulst Drehschalter Funktionstasten Anzeige Anschluss-Buchsen Öffnungstaste 1.1 DREHSCHALTER Der Drehschalter hat fünf Stellungen: OFF für Aus und die Stellungen , für die vier Messfunktionen. Das Einschalten einer Messfunktion wird vom Gerät durch ein Ton¬signal bestätigt. Die einzelnen Messfunktionen sind in der Tabelle unten beschrieben. - Seite 18 1.2 FUNKTIONSTASTEN Funktion HOLD - der aktuelle Wert wird in der Anzeige gespei- chert Kompensation der Mess- leitungswiderstände in den Funk¬tionen Widerstands- messung und Durchgangs- prüfung Umschalten der Messart (AC, DC) MAX-/MIN-Funktion ein- bzw. ausschalten INRUSH-Funktion bei Strommessung ein- bzw. ausschalten Frequenzmessung (Hz) 1.3 ANZEIGE...
- Seite 19 1.3.1 Symbole in der Anzeige Symbol Bedeutung Wechselstrom bzw. -spannung Gleichstrom bzw. -spannung HOLD-Funktion (Anzeigespeicherung) Maximaler RMS-Wert Minimaler RMS-Wert Volt (Spannung) Hertz (Frequenz) Ampère (Stromstärke) Ω Ohm (Widerstand) Vorsatz Milli- für Maßeinheiten- Vorsatz Kilo- für Maßeinheiten Kompensation der Messleitungswiderstände Durchgangsprüfung Diodentest Ständige Anzeige (Abschalteautomatik ausgeschaltet) Anzeige, dass Batterie verbraucht ist...
- Seite 20 1.4 ANSCHLUSSBUCHSEN Die Anschlussbuchsen sind wie folgt zu benutzen : Funktion COM-Anschluss (kalter Mess- punkt, Minuspol) + Anschluss (heißer Mess- punkt, Pluspol) 2. ENUTZUNG 2.1. ERSTE INBETRIEBNAHME Setzen Sie die mit dem Gerät gelieferten Batterie wie folgt in die Vielfachmesszange ein : 1.
