INSTALLATIONSANLEITUNG
Wichtig: Installation und elektrischer Anschluss der Vorrichtungen und Geräte müssen
von qualifiziertem Fachpersonal nach den geltenden Vorschriften und Gesetzen ausgeführt
werden. Der Hersteller übernimmt keinerlei Haftung für die Verwendung von Produkten, die
speziellen Umwelt- und/oder Installationsvorschriften unterliegen; dies liegt im Verantwor-
tungsbereich des Installateurs und geht zu dessen Lasten.
Achtung: Vor der Installation des Geräts Netzspannung abschalten.
Bei abgeschalteter Netzspannung:
Die Adern der Versorgung an die Klemmen L (Phase) und N (Nullleiter) anschließen.
Die Adern des zu steuernden Geräts an folgende Klemmen anschließen:
Bei hohen induktiven Lasten (Pumpen und Magnetventile) sollte ein RC-Filter parallel zur
Last angeschlossen werden.

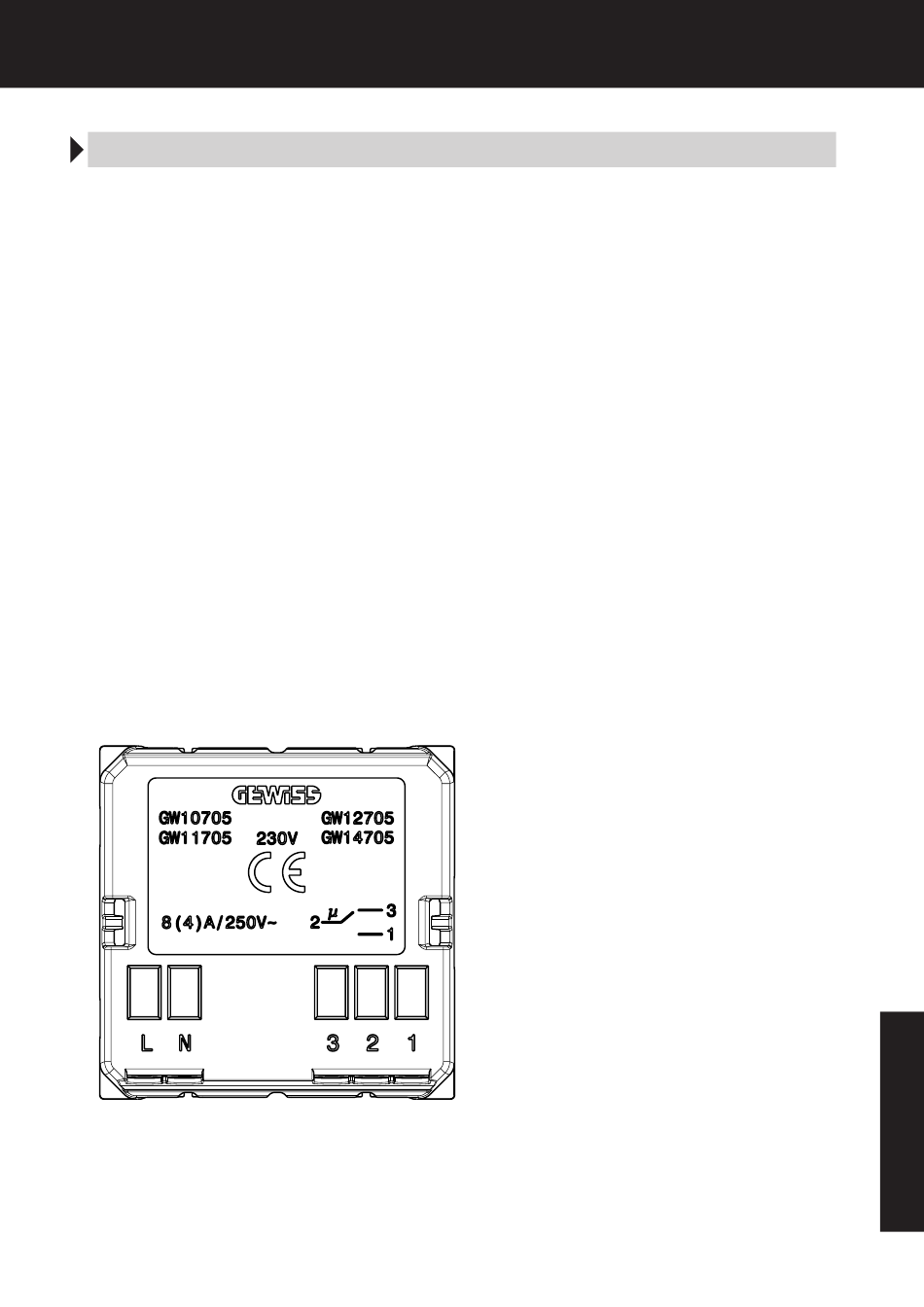

Elektrische anschlÜsse
Verkabelungsklemmen
Stromversorgung : L - Phase
Ausgangsrelais:
39
39
Nr 1 = Kontakt NO
Nr 2 = Allgemein
Nr 3 = Kontakt NG
N - Nullleiter
1 = Kontakt NO
2 = Allgemein
3 = Kontakt NG
