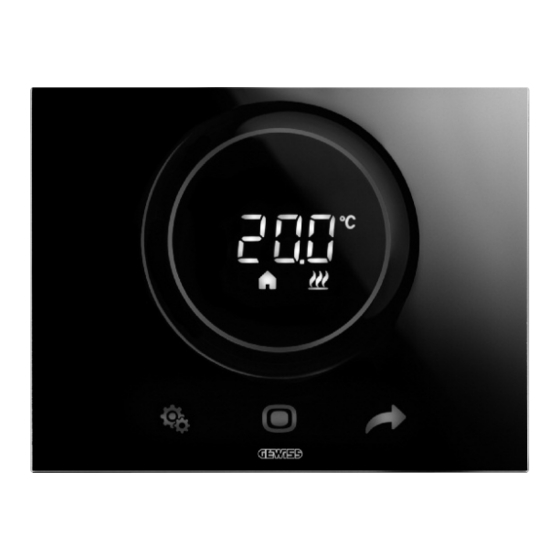

Termostato ICE Wi-Fi - da incasso
ICE Wi-Fi thermostat - flush-mounting
Thermostat ICE Wi-Fi - à encastrer
Termostato ICE Wi-Fi - de empotrar
Wi-Fi ICE Thermostat - für den Unterputz
GW 16 972CB
GW 16 972CN
GW 16 972CT
MANUALE DI INSTALLAZIONE
INSTALLATION MANUAL - MANUEL D'INSTALLATION
MANUAL DE INSTALACIÓN - INSTALLATIONSHANDBUCH
Werbung
Kapitel
Inhaltsverzeichnis
Verwandte Anleitungen für Gewiss GW 16 972CB
Inhaltszusammenfassung für Gewiss GW 16 972CB
- Seite 1 ICE Wi-Fi thermostat - flush-mounting Thermostat ICE Wi-Fi - à encastrer Termostato ICE Wi-Fi - de empotrar Wi-Fi ICE Thermostat - für den Unterputz GW 16 972CB GW 16 972CN GW 16 972CT MANUALE DI INSTALLAZIONE INSTALLATION MANUAL - MANUEL D'INSTALLATION...
- Seite 2 Ingresso per sensore di temperatura esterna Uscita NC Input for outdoor temperature sensor NC output - Sortie NF - Salida NC - Entrée pour capteur de température extérieure Öffnerausgang Entrada para sensor de temperatura externa Uscita NA Eingang für Außentemperatursensor NO output - Sortie NO - Salida NA - Schließerausgang Alimentazione 12-24Vac/dc...
- Seite 35 INHALT ALLGEMEINE HINWEISE Packungsinhalt ............36 ALLGEMEINE BESCHREIBUNG Kurzbeschreibung .
-
Seite 36: Allgemeine Hinweise
Norm für Niederspannungsanlagen, IEC 60364, oder den Europäischen Harmonisierungsdokument HD 60364 beachten. Für genauere Informationen und technische Daten wenden Sie sich bitte an den Vertrieb von Gewiss. Packungsinhalt 1 Stück Wi-Fi ICE Thermostat für Unterputzmontage (einschließlich Abdeckrahmen und... -
Seite 37: Allgemeine Beschreibung
ALLGEMEINE BESCHREIBUNG Kurzbeschreibung Der Wi-Fi ICE-Thermostat gestattet die Temperaturverwaltung im Raum, in dem er installiert ist. Die Temperaturregelung erfolgt durch Steuerung des Magnetventils der Heizung/Kühlung über ein lokales Relais. Das Gerät kann 2-Rohr-Heiz-/-Kühlanlagen (gemeinsame Logik) steuern, da es nur über ein Ausgangsrelais verfügt. Der Thermostat kann in der Steuerart "chrono"... -
Seite 38: Elemente Für Steuerung Und Ansicht
ALLGEMEINE BESCHREIBUNG Elemente für Steuerung und Ansicht Beschreibung der Bedienelemente HINTERGRUNDBELEUCHTETE BERÜHRUNGSSENSIBLE BEDIENELEMENTE SET-Taste: Eingang Parameter-Einstellungsmodus MODE-Taste: Auswahl der Betriebsart oder Bestätigung der Werte Auswahl der Seiten (bei Normalbetrieb) oder der Parameter (im Parameter-Einstellungsmodus) HINTERGRUNDBELEUCHTETER RUNDER BERÜHRUNGSSENSIBLER SCHIEBER Runder Schieber zum Auswählen des Wertes, der dem ausgewählten Parameter zugeordnet werden soll. -
Seite 39: Installationsanweisungen
INSTALLATIONSANWEISUNGEN Korrekte Positionierung Für die korrekte Erhebung der Temperatur des zu kontrollierenden Raums darf der Thermostat nicht in Nischen, in der Nähe von Türen oder Fenstern oder neben Heizkörpern oder Klimageräten installiert werden und es darf keinen Luftströmen oder direkter Sonnenbestrahlung ausgesetzt werden. -
Seite 40: Elektrische Anschlüsse
INSTALLATIONSANWEISUNGEN Einrastbefestigung Ausklinken Elektrische Anschlüsse Die Abbildung B zeigt den elektrischen Anschlussplan. Die Versorgung, die eventuellen Eingänge und den Ausgangskontakt an die Schraubklemmen auf der Rückseite des Thermostats anschließen (Abbildung A). -
Seite 41: Gebrauchsanweisung
• warten, bis die Rückwärtszählung (30 Sek.) am Display erscheint. In dieser Zeit kann der Abdeckrahmen gereinigt werden. Deaktivierung: • warten, bis die Rückwärtszählung nullgestellt ist. Parametereinstellung Genaue Informationen zur Parametereinstellung des Wi-Fi-Thermostats, zur Netzkonfiguration und zur Einstellung des Benutzer-Accounts für die Verwendung der APP sind im entsprechenden Programmierhandbuch enthalten (www.gewiss.com). -
Seite 42: Technische D Ten
TECHNISCHE DATEN Spannungsversorgung 12-24VAC/DC Stromaufnahme der Stromversorgung Bedienelemente 3 berührungssensible Bedienelemente 1 runder berührungssensibler Schieber Eingänge 1 Eingang für potentialfreien Kontakt für Fensterkontakt (max. Kabellänge 10m) 1 Eingang für Außentemperatursensor (z.B. GW 10 800) (Typ NTC 10K) Ausgänge 1 Relais mit potentialfreiem Schließer/Öffner-Kontakt Max.
