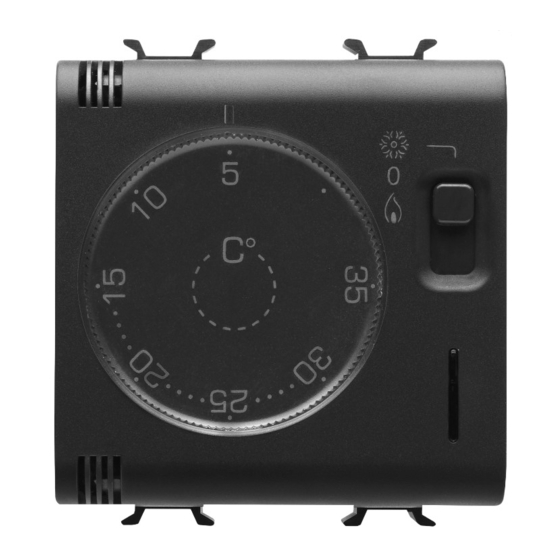

Gewiss GW10705 Bedienungsanleitung
Elektronischer thermostat sommer/winter
Verwandte Anleitungen für Gewiss GW10705
Inhaltszusammenfassung für Gewiss GW10705
- Seite 1 CHORUS TERMOSTATO ELETTRONICO ESTATE/INVERNO ELECTRONIC SUMMER/WINTER THERMOSTAT THERMOSTAT ÉLECTRONIQUE ETE/HIVER TERMOSTATO ELECTRÓNICO VERANO/INVIERNO ELEKTRONISCHER THERMOSTAT SOMMER/WINTER TERMOSTAT ELECTRONIC VARĂ/IARNĂ GW10705 GW11705 GW12705 GW14705 GW13705 GW15705...
- Seite 9 CHORUS E N G L I S H Electronic summer/winter thermostat...
- Seite 17 CHORUS F R A N Ç A I S Thermostat électrique été/hiver...
- Seite 34 Niederspannungsanlagen geregelt werden. Falls solche nicht vorgesehen sind, muss man die internationale Norm für Niederspannungsanlagen, IEC 60364, oder den Europäischen Harmonisierungsdokument HD 60364 beachten. Für genauere Informationen und technische Daten wenden Sie sich bitte an den Vertrieb von Gewiss. 34 34...
- Seite 35 INHALTSVERZEICHNIS ALLGEMEINE CHARAKTERISTIKEN DES PRODUKTES Seite - Funktionen ......................36 INSTALLATIONSANLEITUNG - Anwendungslogik ....................37 ..................- Elektrische Anschlüsse BETRIEBSANLEITUNG - Bedienelemente und Anzeigen ................40...
-
Seite 36: Allgemeine Charakteristiken Des Produktes
ALLGEMEINE CHARAKTERISTIKEN DES PRODUKTES Funktionen LEISTUNGSDATEN Funktion Sommer / Winter. Leuchtanzeigen: - Gelbe LED Funktion Lokalisierung. - Grüne LED Anzeige Zustand Ausgang (eingeschaltet Kontakt NO geschlossen). TECHNISCHE KENNDATEN Versorgungsspannung: 230 V~ 50÷60 Hz Aufgenommene Leistung: Ausgang über Relais mit Anschluss: Schließer/Umschalter/Öffner 8(2)A / 250 V~ Geräteanschlüsse (Last):... -
Seite 37: Installationsanleitung
INSTALLATIONSANLEITUNG Anwendungslogik... - Seite 38 INSTALLATIONSANLEITUNG Anwendungslogik Hinweise zur Anbringung: Der Thermostat in einer Höhe von 1,50 ÷ 1,70 m über dem Boden in sicherem Abstand von Wärmequellen, Luftzug oder Fenstern installieren. Die Installation an Außenmauern ist verboten. OK ! h 1,5 m Heizungsanlagen mit Thermostat zur Steuerung von: A Wandbefestigten Heizkesseln B Brennern...
-
Seite 39: Elektrische Anschlüsse
INSTALLATIONSANLEITUNG Elektrische anschlÜsse Wichtig: Installation und elektrischer Anschluss der Vorrichtungen und Geräte müssen von qualifiziertem Fachpersonal nach den geltenden Vorschriften und Gesetzen ausgeführt werden. Der Hersteller übernimmt keinerlei Haftung für die Verwendung von Produkten, die speziellen Umwelt- und/oder Installationsvorschriften unterliegen; dies liegt im Verantwor- tungsbereich des Installateurs und geht zu dessen Lasten. -
Seite 40: Betriebsanleitung
BETRIEBSANLEITUNG Bedienelemente und anzeigen Bezugsmarke für Betriebsarten-Wahlschalter Temperaturvorgabe summer / OFF / winter Handrad mit Temperaturskala: LED-Anzeige Laststatus: 5°C ÷ 35°C LED leuchtet = Last EIN 40 40... - Seite 41 CHORUS R O M Â N Ă Termostat electronic vară/iarnă...
- Seite 49 NOTE - NOTES - REMARQUES - REMARQUES - HINWEISE - NOTE...
- Seite 50 NOTE - NOTES - REMARQUES - REMARQUES - HINWEISE - NOTE...
- Seite 51 NOTE - NOTES - REMARQUES - REMARQUES - HINWEISE - NOTE...
