5 Elektrische Anschlüsse

Allgemeines

Die gesamte elektrische Ausrüstung mit Ausnahme von
Außen- und Raumfühler ist im Lieferzustand angeschlos-
sen.
• Vor dem Isolationstest des Gebäudes darf die Wärme-
pumpe nicht angeschlossen werden.
• F750 ist mit einem separaten FI-Schutzschalter (30
mA) zu versehen.
• Bei Verwendung eines Sicherungsautomaten muss
dieser mindestens die Motorcharakteristik „C" aufwei-
sen. Siehe Seite 65 für die Sicherungsgröße.
• Ein Elektroschaltplan für die Wärmepumpe befindet
sich auf Seite 69.
• Kommunikations- und Fühlerkabel für externe Schalt-
kontakte dürfen nicht in der Nähe von Starkstromlei-
tungen verlegt werden.
• Der minimale Kabelquerschnitt der Kommunikations-
und Fühlerkabel für einen externen Schaltkontakt muss
0,5 mm² bis zu 50 m betragen, z. B. EKKX, LiYY o.s.ä.

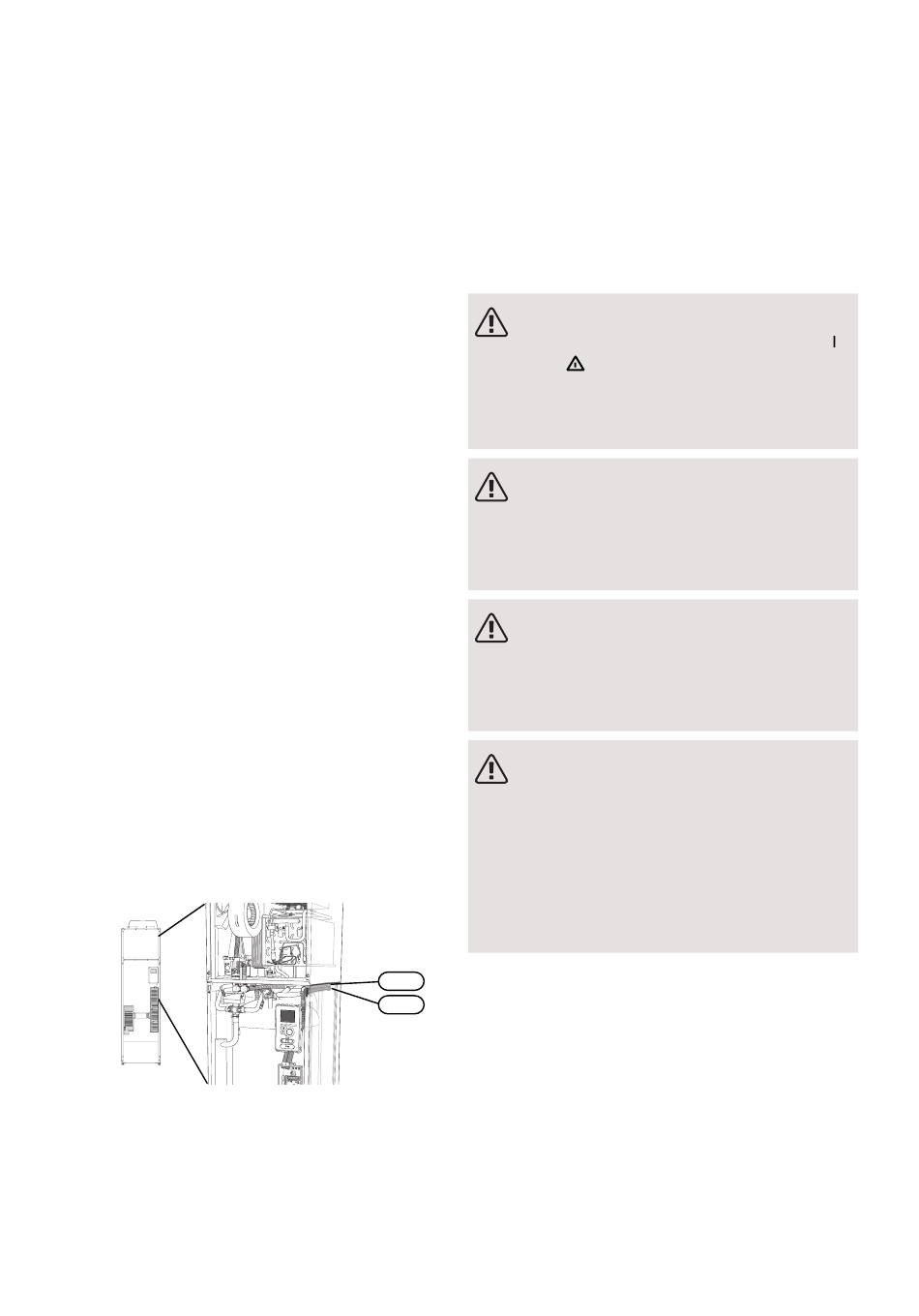

• Bei der Kabelverlegung zum F750 sind die Kabeldurch-
führungen UB1 und UB2 (auf der Abbildung gekenn-
zeichnet) zu verwenden. In UB1 und UB2 werden die
Kabel von der Rück- zur Vorderseite durch die Wärme-
pumpe geführt. Maßskizze, siehe
22 Kapitel 5 | Elektrische Anschlüsse
Seite 25.
UB1
UB2
HINWEIS!
Der Schalter (SF1) darf erst in die Stellung „"
oder „ " gebracht werden, nachdem F750
mit Wasser befüllt wurde. Ansonsten können
Sicherheitstemperaturbegrenzer, Thermostat
und Elektroheizpatrone beschädigt werden.
HINWEIS!
Um Schäden an der Elektronik der Wärmepum-
pe zu vermeiden, müssen Sie vor dem Start
der Maschine Anschlüsse, Netzspannung und
Phasenspannung überprüfen.
HINWEIS!
Ein beschädigtes Stromversorgungskabel darf
nur von NIBE, dem Servicebeauftragten oder
befugtem Personal ausgetauscht werden, um
eventuelle Schäden und Risiken zu vermeiden.
HINWEIS!
Elektrische Installation sowie eventuelle Ser-
vicearbeiten müssen unter Aufsicht eines
ausgebildeten Elektroinstallateurs erfolgen.
Unterbrechen Sie vor etwaigen Servicearbeiten
die Stromversorgung per Betriebsschalter. Bei
der elektrischen Installation und beim Verlegen
der Leitungen sind die geltenden Vorschriften
zu berücksichtigen.
NIBE F750
