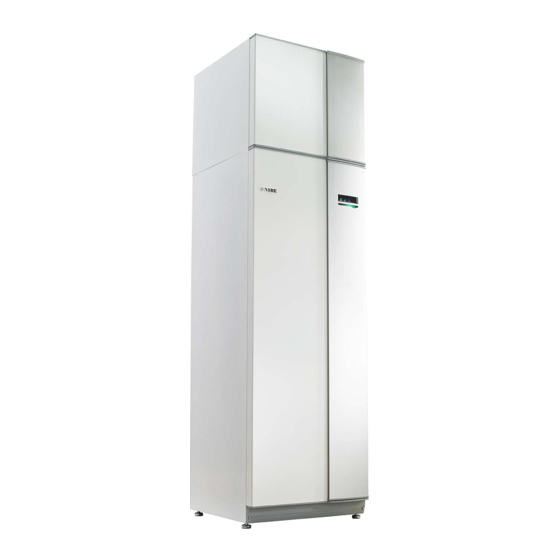

Inhaltszusammenfassung für Nibe F750

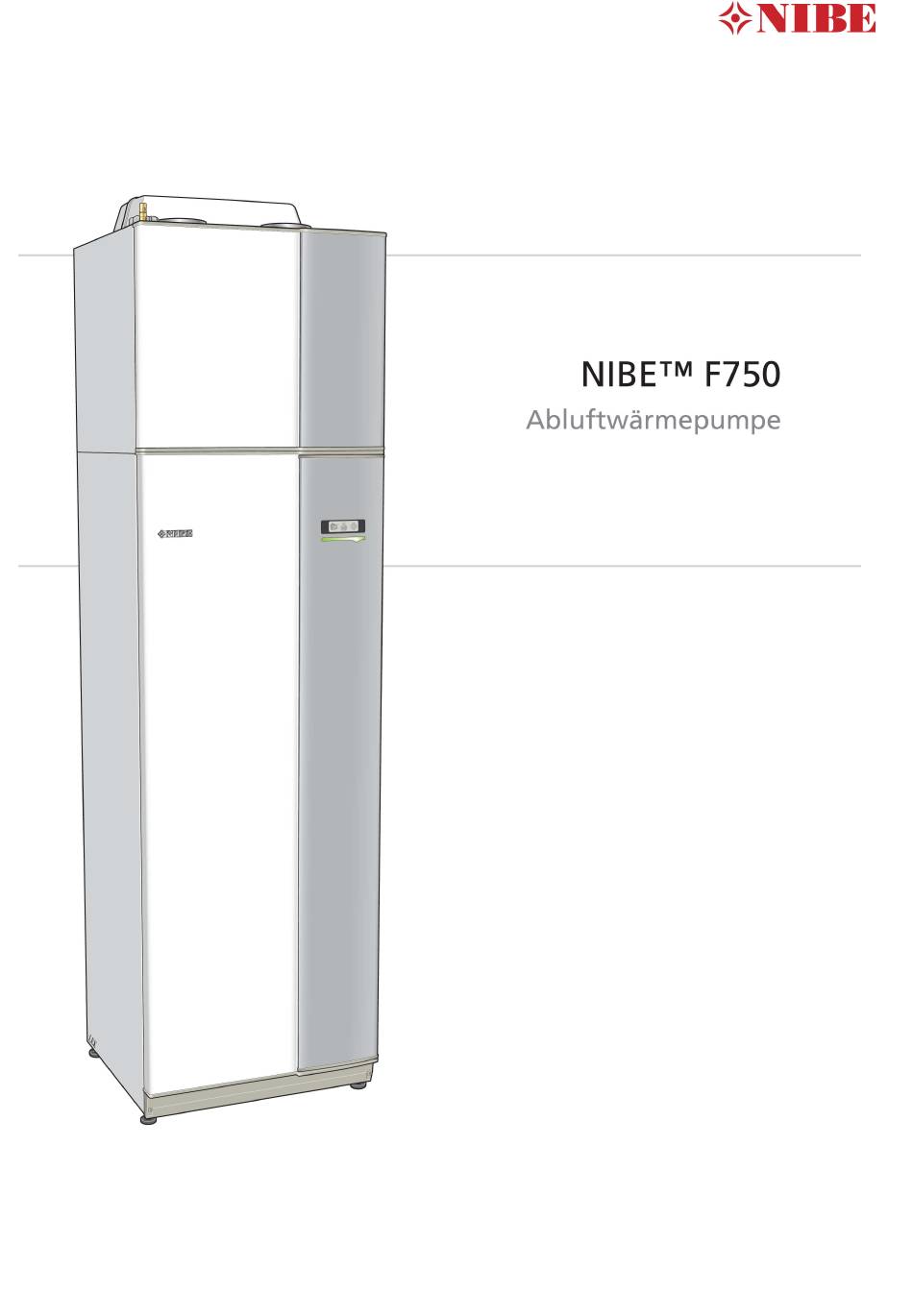

- Seite 1 Installationshilfe Systemvarianten: - Zuluftmodul SAM 40 - Brauchwasserspeicher VPB 200 - Solar-Brauchwasserspeicher VPBS 300 IH11/ 1.0...
-
Seite 2: Technische Daten
IH11/ 1.0 Technische Daten 066061 *A-bewerteter Geräuschpegel (LwA). Der Wert variiert je nach Verdichterdrehzahl und gewählter Ventilatorkurve. **A-bewerteter Schalldruckpegel (LpA). Der Wert kann je nach Dämpfungsvermögen des Raums variieren. Diese Werte gelten bei einer Dämpfung von 4 dB. - Seite 3 IH11/ 1.0 Transport F750 muss aufrecht stehend und trocken transportiert und gelagert werden. Beim Hereintragen von F750 in ein Gebäude kann das Gerät jedoch vorsichtig auf die Rück- seite gelegt werden. Der Schwerpunkt befindet sich im oberen Teil. XL1 - Heizung Vorlauf 22 mm Cu-Rohr XL2 - Heizung Rücklauf 22 mm Cu-Rohr...
- Seite 4 IH11/ 1.0 2. Ziehen Sie die Einheit am Griff gerade heraus (siehe Seitenabdeckung Abbildung). Die Seitenabdeckungen können abgenommen werden, um die Installation zu vereinfachen. 1. Lösen Sie die Schrauben an der Ober- und Unterseite. 2. Drehen Sie die Abdeckung leicht nach außen. 3.
- Seite 5 F750 Externe Steuerspannung für Steuersysteme an- schließen (zweischienige Versorgung) Wenn Sie eine externe Steuerspannung für das Steuersystem für F750 an der Elektroheizpatronenkarte (AA1) anschließen wollen, muss der Eckkantenstecker an AA1:X2 zu AA1:X9 BT50 umgesetzt werden (siehe Abbildung). Beim Anschließen von externer Steuerspannung für das Steuersystem mit separaten FI-Schutzschaltern lösen Sie den...
- Seite 6 Luftvolumenströme Der Systemdruck kann zunächst etwas höher eingestellt F750 ist so anzuschließen, dass die gesamte Abluft, abgese- werden, um Luftblasen klein zu halten. Damit wird auch hen von der Dunstabzugshaube (Küchenabzug), durch den vermieden, das im Wasser gebundene Luft schnell entgast Verdampfer (EP1) in der Wärmepumpe strömt.
- Seite 7 Seite ein Freiraum von ca. 50 mm erforderlich. Die Abdeckungen müssen bei einem Service nicht geöffnet werden. Alle Servicearbeiten an F750 können von vorn aus- geführt werden. Halten Sie zwischen Wärmepumpe und dahinterliegender Wand (sowie etwaig verlegten Stromver- sorgungskabeln und Rohren) einen Freiraum ein.
- Seite 8 Weitere Informationen zu den Alternativen finden Sie unter ww.nibe.de sowie in der entsprechenden Montageanleitung für das verwendete Zubehör. Eine Liste mit dem für F750 nutzbaren Zubehör finden Sie auf Seite 61. F750 wird geteilt geliefert und kann geteilt oder als eine Einheit installiert werden.
- Seite 9 IH11/ 1.0 Beiliegende Komponenten Platzierung Der beiliegende Komponentensatz befindet sich auf dem Produkt. Bei Lieferung als eine Einheit: Außenfühler Raumtemperaturfüh- Entlüftungsschlauch (Länge 1 m) Geteilte Installation mittels Split- satz Bei Lieferung in gesplitteter Form: Inhalt des Splitsatzes 1 St. Obere Abdeckung 1 St.
- Seite 10 Zuluftmodul SAM40 IH11/ 1.0 Aufstellung SAM 40 wird freistehend auf Konsolen oder auf VPB 200 montiert. Geräusche von der Umwälzpumpe oder vom Ventilator können zu Konsolen übertragen werden. - Montieren Sie Konsolen mit der Rückseite gegen die Außenwand eines geräuschunempfindlichen Raums, um Geräuschbelästigungen auszuschließen.
- Seite 11 IH11/ 1.0 Frontabdeckung Filterfach 1. Zum Abnehmen der Frontabdeckung ziehen Sie diese gerade ab.
- Seite 12 F750 Einzelmontage IH11/ 1.0...
- Seite 13 IH11/ 1.0...
- Seite 14 IH11/ 1.0...
- Seite 15 IH11/ 1.0...
- Seite 16 F750 mit Zuluftmodul SAM40 IH11/ 1.0 Konsolenmontage 1. Montieren Sie SAM 40 an Konsolen. 2. Schließen Sie Heizungsmedien- und Ventilationsrohre...
- Seite 17 IH11/ 1.0...
- Seite 18 IH11/ 1.0...
- Seite 19 IH11/ 1.0...
- Seite 20 F750 mit Zuluftmodul SAM40 und Brauchwasserspeicher VPB 200 IH11/ 1.0 Montage an VPB 200 1. Nehmen Sie die Frontabdeckung von VPB 200 ab. 2. Entfernen Sie die das obere Abdeckblech von VPB 200 (mit 6 Schrauben montiert). 3. Montieren Sie SAM 40 von oben und schieben Sie die Einheit zurecht.
- Seite 21 IH11/ 1.0...
- Seite 22 IH11/ 1.0...
- Seite 23 IH11/ 1.0...
- Seite 24 F750 mit Zuluftmodul SAM40 und Brauchwasserspeicher VPBS 300 IH11/ 1.0...
- Seite 25 IH11/ 1.0...
- Seite 26 IH11/ 1.0...
- Seite 27 IH11/ 1.0...
- Seite 28 NIBE Systemtechnik GmbH , Am Reiherpfahl 3, 29223 Celle Tel: 05141/7546-0, Fax: 05141/7546-99, E-mail: info@nibe.de, www.nibe.de Irrtum und Änderungen vorbehalten!
