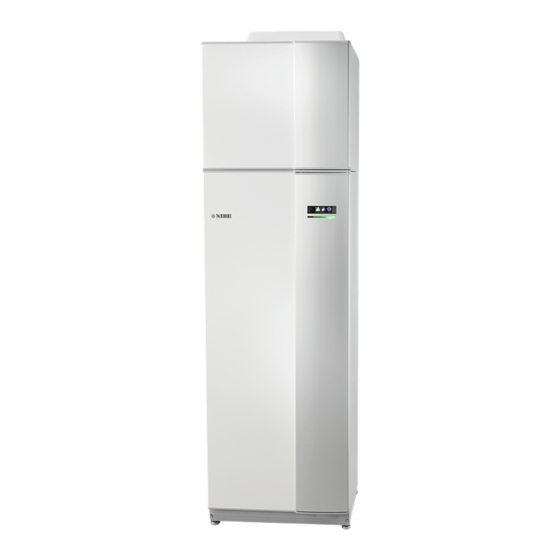

Nibe F750 Installationshilfe
Vorschau ausblenden Andere Handbücher für F750:

Werbung

Installationshilfe
F750 mit Multifunktionsspeicher AHPS
IH20/1.1

Werbung

loading

Inhaltszusammenfassung für Nibe F750

  • Seite 1 Installationshilfe F750 mit Multifunktionsspeicher AHPS IH20/1.1...
  • Seite 3 IH20/1.1 NIBE SCA 41 ACHTUNG! Der Multifunktionsspeicher AHPS sollte immer links neben der Abluftwärmepumpe F750 aufgestellt werden! Der SCA 41 ist nach einem einfachem Stecksystem gefertigt. Bitte befolgen Sie die nachstehende Fotodokumentation zur Montage.
  • Seite 4: Montage

    IH20/1.1 NIBE SCA 41 Montage Vorbereitende Arbeiten am Multifunktionsspeicher AHPS / Ansicht: AHPS, von hinten Anschluss XL47 / XL 46: Klemmringverschraubungen lösen XL47 XL46 XL45 XL18 Anschluss XL 47 / XL 46: Blindstopfen Ø 22mm gegen Klemmringe Ø 22mm austauschen...
  • Seite 5 IH20/1.1 Bauteile nach Bebilderung montieren / Bei Klemmringverbindungen muss eine Rohr-Stützhülse eingesetzt werden / Dichtungen müssen mit Armaturenfett geschmiert werden Rohrsatz A...
  • Seite 6 IH20/1.1 Bauteile nach Bebilderung montieren / Klemmringverschraubungen müssen fest angezogen werden! Montage Rohrsatz A / Ansicht: AHPS, von hinten Anschluss XL47: Kupferrohr Ø 22mm 100mm mit Rohr-Stützhülsen Ø 22mm montieren XL47 XL46 XL45 XL18 Anschluss XL47: Connex-T-Stück Ø 22mm mit Blindstopfen Ø 22mm montieren / Klemmring Ø 22mm entfernen XL47 XL46 XL45...
  • Seite 7 IH20/1.1 Bauteile nach Bebilderung montieren / Klemmringverschraubungen müssen fest angezogen werden! Montage Rohrsatz A / Ansicht: AHPS, von hinten Anschluss XL47: Dichtungen Absperrventil (mit Anschlüssen für Schnellkupplung) und montieren / Metallclips montieren XL47 XL46 XL45 XL18 Anschluss XL47: Kupferrohrbogen 90° (mit Schnellkupplung) montieren / Metallclips montieren XL47 XL46 XL45...
  • Seite 8 IH20/1.1 Bauteile nach Bebilderung montieren / Bei Klemmringverbindungen muss eine Rohr-Stützhülse eingesetzt werden / Dichtungen müssen mit Armaturenfett geschmiert werden Rohrsatz B...
  • Seite 9 IH20/1.1 Bauteile nach Bebilderung montieren / Klemmringverschraubungen müssen fest angezogen werden! Montage Rohrsatz B / Ansicht: AHPS, von hinten Anschluss XL18: Kupferrohr Ø 22mm (mit Schnellkupplung / lang) mit Rohr-Stützhülse Ø 22mm montieren XL47 XL46 XL45 XL18 Anschluss XL18: Drei-Wege-Umschalt-Misch-Ventil mit Dichtungen montieren / Metallclips montieren XL47...
  • Seite 10 IH20/1.1 Bauteile nach Bebilderung montieren / Klemmringverschraubungen müssen fest angezogen werden! Montage Rohrsatz B / Ansicht: AHPS, von hinten Anschluss XL18: RG-Winkel 90° (mit Schnellkupplungen) montieren / Metallclips montieren XL47 XL46 XL45 XL18 XL18 Anschluss XL46: Kupferrohr Ø 22mm 100mm mit Rohr-Stützhülsen Ø 22mm montieren XL47 XL46 XL45...
  • Seite 11 IH20/1.1 Bauteile nach Bebilderung montieren / Klemmringverschraubungen müssen fest angezogen werden! Montage Rohrsatz B / Ansicht: AHPS, von hinten Anschluss XL46 / XL18: Flexrohr (mit Schnellkupplung) mit T-Stück Ø 22mm an RG-Winkel 90° (mit Schnellkupplungen) montieren / Metallclips montieren Am T-Stück Dichtungen Ø...
  • Seite 12 IH20/1.1 Bauteile nach Bebilderung montieren Montage Befestigungsschiene für Kabelbinder „breit“ / Ansicht: AHPS, von hinten Vorhandene Schrauben lösen, Befestigungsschiene aufsetzten und Schrauben wieder montieren Kabelbinder „breit“ in vorgefertigte Ösen montieren / Ansicht: AHPS, von hinten...
  • Seite 13 IH20/1.1 mit Dichtungen Flexrohr B nach Bebilderung am AHPS montieren / Metallclipse montieren / Kabelbinder „breit“ schließen XL47...
  • Seite 14 IH20/1.1 Arbeiten am F750 Ansicht F750 von hinten, unten links - Vierwegestück - Entfernen Sie den Stopfen am Vierwegestück. vorher Schließen Sie das Flexrohr, vom AHPS 300 kom- mend, mit dem 90° Cu-Bogen an das Vierwege- stück an. nachher Rohr-Stützhülsen Ø 22mm verwenden!
  • Seite 15 IH20/1.1 mit Dichtungen Flexrohr B nach Bebilderung am AHPS montieren / Metallclipse montieren / Kabelbinder „breit“ schließen XL46 XL46...
  • Seite 16 IH20/1.1 Arbeiten am F750 Demontieren Sie das Kufperrohrstück, das die Heizpatrone und die Ladepumpe GP1 verbindet. vorher nachher Montieren Sie den Anschlusswinkel an der freien Schnellkupplung des Flexrohres und schließen Sie das Flexrohr an die Ladepumpe GP1 an.
  • Seite 17 IH20/1.1 mit Dichtungen Flexrohr B nach Bebilderung am AHPS montieren / Metallclipse montieren / Kabelbinder „breit“ schließen XL18 XL18...
  • Seite 18 IH20/1.1 Arbeiten am F750 Montieren Sie den Heizpatronenanschluss des Flexrohres, vom AHPS kommend, an den Heiz- patronenanschluss im F750 und sichern Sie die- sen mit dem beiliegendem Metallclips 28mm. Anschluss Elektroheizpatrone Heizpatronenanschluss Metallclips Ø 28mm Flexrohr / vom AHPS kommend...
  • Seite 19 IH20/1.1 Montieren Sie die Entlüftungsnippel mitsamt Konsole am AHPS...
  • Seite 20 IH20/1.1 Montage Kombi-Armatur und Anschluss an XL3 F750 Kombi-Armatur auf die Anschlüsse Kaltwasser und Brauchwasser AHPS montieren / Flussrichtung beachten! Rohr-Stützhülsen Ø 22mm verwenden!
  • Seite 21 IH20/1.1 Arbeiten am F750 Montieren Sie den Anschluss mit dem Verbindungs- stück im F750 am Anschluss XL3 Kaltwasser...
  • Seite 22 IH20/1.1 Kaltwasseranschluss für AHPS-Speicher und Thermomischer F750 Vorbereitende Arbeiten im F750 Entfernen Sie das abgebildete Flexrohr vom An- schluss XL3 und dem Thermomischer! Detailansicht schematisch Thermomischer (zur Orientierung) Verschließen Sie den freigemachten Anschluss XL 3 mit dem beigefügten Stopfen und der Über- wurfverschraubung.
  • Seite 23 IH20/1.1 Kaltwasseranschluss für AHPS-Speicher und Thermomischer F750 Die Kaltwasserleitung ist bauseits zu erstellen. Wir empfehlen die Leitung durch zu schleifen, um unnötige Totstrecken zu vermeiden! An diesem Anschluss kann ein Sicherheits- ventil eingebunden wer- den! Kaltwasseranschluss AHPS Kaltwasser vom System...
  • Seite 24 IH20/1.1 Elektrische Verdrahtung SCA 41 mit F750 und AHPS-Speicher Positionieren und befestigen Sie die AXC-Box mit der doppelseitigen Klebematte auf dem AHPS-Speicher Montieren Sie die Motoren für das Absperrventil und das Drei-Wege-Umschalt-Misch-Ventil...
  • Seite 25 Kontakt ACX-Box: AA5-X2:21 - AA5-X2:22 Kontakt ACX-Box: L = X1:2a = X1:1a = X1:3a Brauchwasserfühler BT7 Kommunikation zw. F750 und AXC-Box SCA 41 Kontakt ACX-Box: AA5-X2:19 - AA5-X2:20 Kontakt F750: GND = AA3-X4:13 = AA3-X4:14 = AA3-X4:15 Misch– und Umschaltventil QN11 Kontakt ACX-Box: GND = AA5-X4:3 Kontakt ACX-Box: Schließen...
  • Seite 26 IH20/1.1 Elektroverdrahtung - Solar - Solarkollektorkühlung Damit die Glykolmischung im Solarkollektor bei starker Sonneneinstrahlung nicht siedet, lässt sich für den Solar- kollektor eine Kühlfunk0on auf der Zubehörpla0ne (AA25-AA5) zuschalten. Die Kühlung wird über ein Relais ak0viert. Sie erfolgt z.B. durch das Herausströmen von Brauchwasser bzw.
  • Seite 27 IH20/1.1 Elektroverdrahtung - ext. Öl-/Gaskessel - Schaltsignal ext. Wärmeerzeuger Kontakt ACX-Box: AA7-X2:5 - AA5-X2:6...
  • Seite 28 IH20/1.1 Elektroverdrahtung - ext. Holzkessel - Temperaturfühler BT52 Kontakt ACX-Box: AA5-X2:13 - AA5-X2:14 Umwälzpumpe ext. Holzkessel EM1-GP4 Kontakt ACX-Box: L = AA5-X9:2 = AA5-X1:1 = X1:3...
  • Seite 29 IH20/1.1 Elektroverdrahtung - Übersicht -...
  • Seite 30 IH20/1.1 Raum für eigene Notizen und Aufzeichnungen:...
  • Seite 31 IH20/1.1 __________________________________________________________________________________________ __________________________________________________________________________________________ __________________________________________________________________________________________ __________________________________________________________________________________________ __________________________________________________________________________________________ __________________________________________________________________________________________ __________________________________________________________________________________________ __________________________________________________________________________________________ __________________________________________________________________________________________ __________________________________________________________________________________________ __________________________________________________________________________________________ __________________________________________________________________________________________ __________________________________________________________________________________________ __________________________________________________________________________________________ __________________________________________________________________________________________ __________________________________________________________________________________________ __________________________________________________________________________________________ __________________________________________________________________________________________ __________________________________________________________________________________________ __________________________________________________________________________________________ __________________________________________________________________________________________ __________________________________________________________________________________________ __________________________________________________________________________________________ __________________________________________________________________________________________ __________________________________________________________________________________________ __________________________________________________________________________________________ __________________________________________________________________________________________...
  • Seite 32 NIBE Systemtechnik GmbH , Am Reiherpfahl 3, 29223 Celle Tel: 05141/7546-0, Fax: 05141/7546-99, E-Mail: info@nibe.de, www.nibe.de Irrtum und Änderungen vorbehalten!
