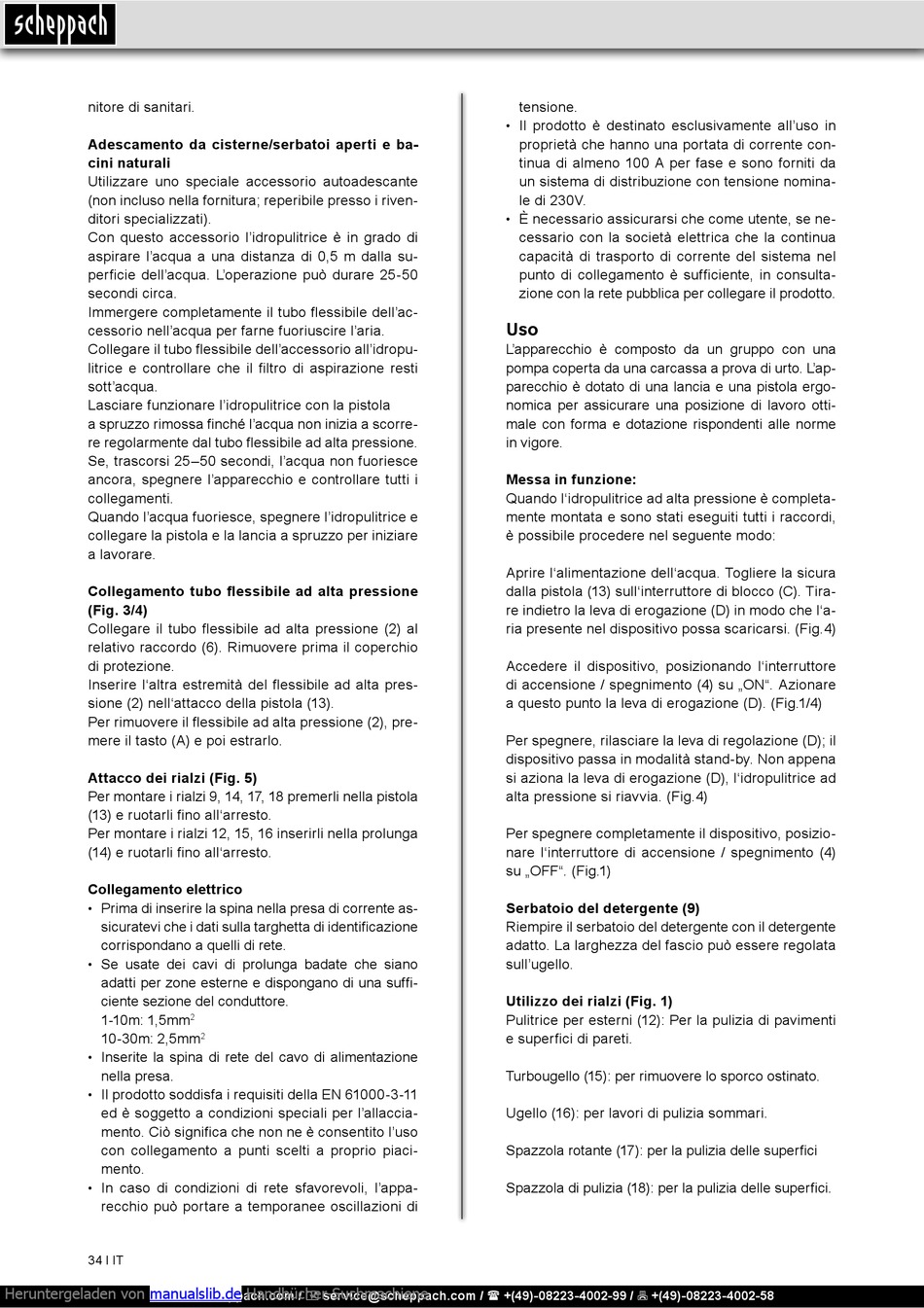

Scheppach HCE2400 Originalbetriebsanleitung Seite 34

nitore di sanitari.
Adescamento da cisterne/serbatoi aperti e ba-
cini naturali
Utilizzare uno speciale accessorio autoadescante
(non incluso nella fornitura; reperibile presso i riven-
ditori specializzati).
Con questo accessorio l'idropulitrice è in grado di
aspirare l'acqua a una distanza di 0,5 m dalla su-
perficie dell'acqua. L'operazione può durare 25-50
secondi circa.
Immergere completamente il tubo flessibile dell'ac-
cessorio nell'acqua per farne fuoriuscire l'aria.
Collegare il tubo flessibile dell'accessorio all'idropu-
litrice e controllare che il filtro di aspirazione resti
sott'acqua.
Lasciare funzionare l'idropulitrice con la pistola
a spruzzo rimossa finché l'acqua non inizia a scorre-
re regolarmente dal tubo flessibile ad alta pressione.
Se, trascorsi 25–50 secondi, l'acqua non fuoriesce
ancora, spegnere l'apparecchio e controllare tutti i
collegamenti.
Quando l'acqua fuoriesce, spegnere l'idropulitrice e
collegare la pistola e la lancia a spruzzo per iniziare
a lavorare.
Collegamento tubo flessibile ad alta pressione
(Fig. 3/4)
Collegare il tubo flessibile ad alta pressione (2) al
relativo raccordo (6). Rimuovere prima il coperchio
di protezione.
Inserire l'altra estremità del flessibile ad alta pres-
sione (2) nell'attacco della pistola (13).
Per rimuovere il flessibile ad alta pressione (2), pre-
mere il tasto (A) e poi estrarlo.
Attacco dei rialzi (Fig. 5)
Per montare i rialzi 9, 14, 17, 18 premerli nella pistola
(13) e ruotarli fino all'arresto.
Per montare i rialzi 12, 15, 16 inserirli nella prolunga
(14) e ruotarli fino all'arresto.
Collegamento elettrico
Prima di inserire la spina nella presa di corrente as-
•
sicuratevi che i dati sulla targhetta di identificazione
corrispondano a quelli di rete.
Se usate dei cavi di prolunga badate che siano
•
adatti per zone esterne e dispongano di una suffi-
ciente sezione del conduttore.
1-10m: 1,5mm
10-30m: 2,5mm
Inserite la spina di rete del cavo di alimentazione
•
nella presa.
Il prodotto soddisfa i requisiti della EN 61000-3-11
•
ed è soggetto a condizioni speciali per l'allaccia-
mento. Ciò significa che non ne è consentito l'uso
con collegamento a punti scelti a proprio piaci-
mento.
In caso di condizioni di rete sfavorevoli, l'appa-
•
recchio può portare a temporanee oscillazioni di
34 І IT
Heruntergeladen von manualslib.de
 www.scheppach.com /  service@scheppach.com /  +(49)-08223-4002-99 /  +(49)-08223-4002-58
2
2
Handbücher-Suchmachiene
tensione.
• Il prodotto è destinato esclusivamente all'uso in
proprietà che hanno una portata di corrente con-
tinua di almeno 100 A per fase e sono forniti da
un sistema di distribuzione con tensione nomina-
le di 230V.
È necessario assicurarsi che come utente, se ne-
•
cessario con la società elettrica che la continua
capacità di trasporto di corrente del sistema nel
punto di collegamento è sufficiente, in consulta-
zione con la rete pubblica per collegare il prodotto.
Uso
L'apparecchio è composto da un gruppo con una
pompa coperta da una carcassa a prova di urto. L'ap-
parecchio è dotato di una lancia e una pistola ergo-
nomica per assicurare una posizione di lavoro otti-
male con forma e dotazione rispondenti alle norme
in vigore.
Messa in funzione:
Quando l'idropulitrice ad alta pressione è completa-
mente montata e sono stati eseguiti tutti i raccordi,
è possibile procedere nel seguente modo:
Aprire l'alimentazione dell'acqua. Togliere la sicura
dalla pistola (13) sull'interruttore di blocco (C). Tira-
re indietro la leva di erogazione (D) in modo che l'a-
ria presente nel dispositivo possa scaricarsi. (Fig.4)
Accedere il dispositivo, posizionando l'interruttore
di accensione / spegnimento (4) su „ON". Azionare
a questo punto la leva di erogazione (D). (Fig.1/4)
Per spegnere, rilasciare la leva di regolazione (D); il
dispositivo passa in modalità stand-by. Non appena
si aziona la leva di erogazione (D), l'idropulitrice ad
alta pressione si riavvia. (Fig.4)
Per spegnere completamente il dispositivo, posizio-
nare l'interruttore di accensione / spegnimento (4)
su „OFF". (Fig.1)
Serbatoio del detergente (9)
Riempire il serbatoio del detergente con il detergente
adatto. La larghezza del fascio può essere regolata
sull'ugello.
Utilizzo dei rialzi (Fig. 1)
Pulitrice per esterni (12): Per la pulizia di pavimenti
e superfici di pareti.
Turbougello (15): per rimuovere lo sporco ostinato.
Ugello (16): per lavori di pulizia sommari.
Spazzola rotante (17): per la pulizia delle superfici
Spazzola di pulizia (18): per la pulizia delle superfici.
