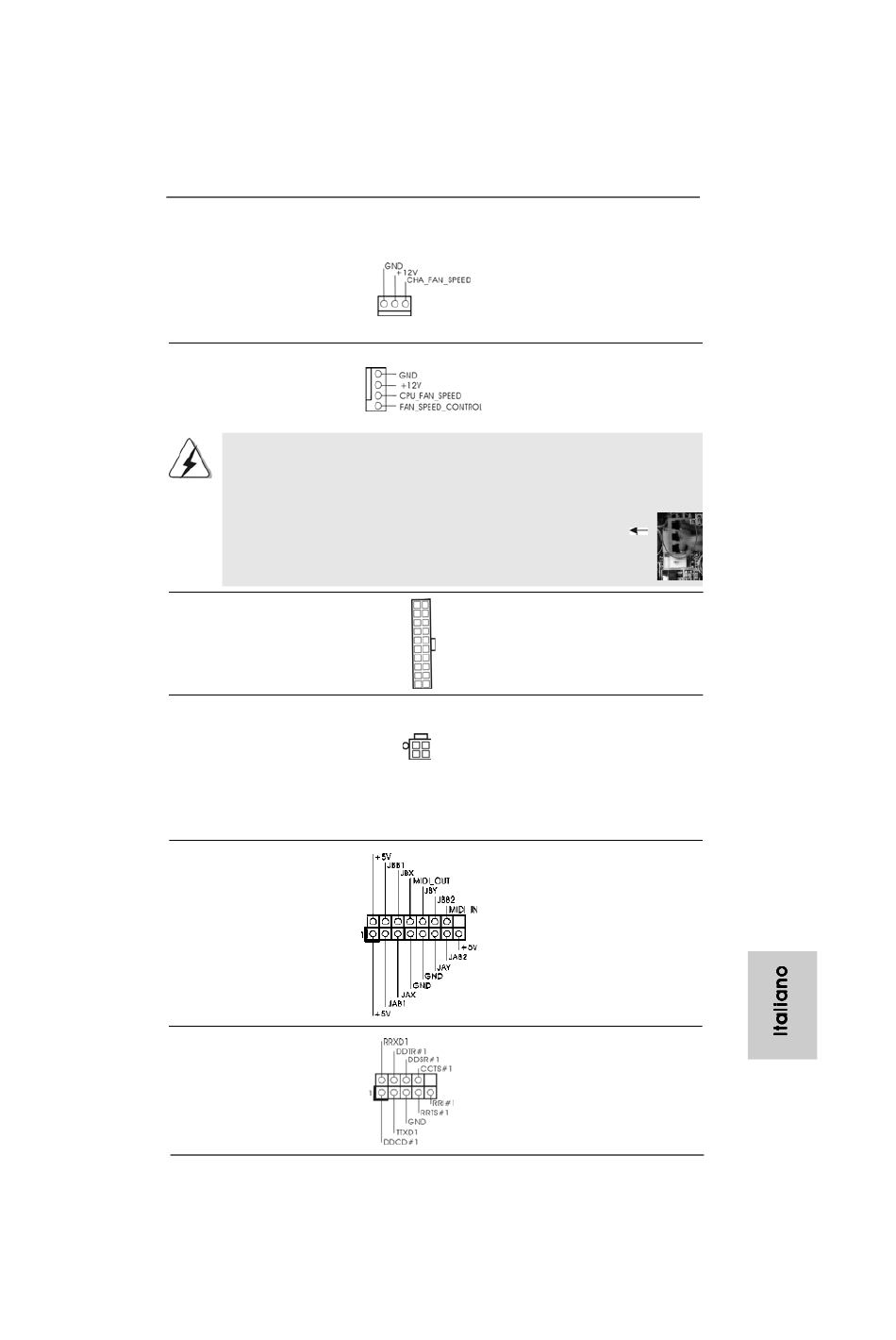

Connettore ventolina telaio
(3-pin CHA_FAN1)
(vedi p.2 item 15)
Connettore ventolina CPU
(4-pin CPU_FAN1)
(vedi p.2 item 10)
Sebbene la presente scheda madre disponga di un supporto per ventola CPU a
4 piedini (ventola silenziosa), la ventola CPU a 3 piedini è in grado di funzionare
anche senza la funzione di controllo della velocità della ventola. Se si intende
collegare la ventola CPU a 3 piedini al connettore della ventola CPU su questa
scheda madre, collegarla ai piedini 1-3.
Collettore alimentazione ATX
(20-pin ATXPWR1)
(vedi p.2 item 30)
Connettore ATX 12V
(4-pin ATX12V1)
(vedi p.2 item 2)
Connettore porta giochi
(15-pin GAME1)
(vedi p.2 item 23)
Collettore porta COM
(9-pin COM1)
(voir p.2 Nr. 31)
ASRock 939NF4G-VSTA Motherboard
Collegare il cavo della ventolina
telaio a questo connettore e far
combaciare il filo nero al pin
terra.
Collegare il cavo della ventolina
CPU a questo connettore e far
combaciare il filo nero al pin
terra.
Piedini 1-3 collegati
Installazione della ventola a 3 piedini
Collegare la sorgente
d'alimentazione ATX a questo
collettore.
È necessario collegare una
alimentazione con spinotto da
12V ATX a questo connettore
in modo che possa fornire
energia sufficiente. In caso
contrario l'unità non si avvia.
Connettere un cavo Game a
questo connettore solo se la
porta giochi è installata.
Questo collettore porta COM è
utilizzato per supportare il
modulo porta COM.
9 1 9 1 9 1
9 1 9 1
