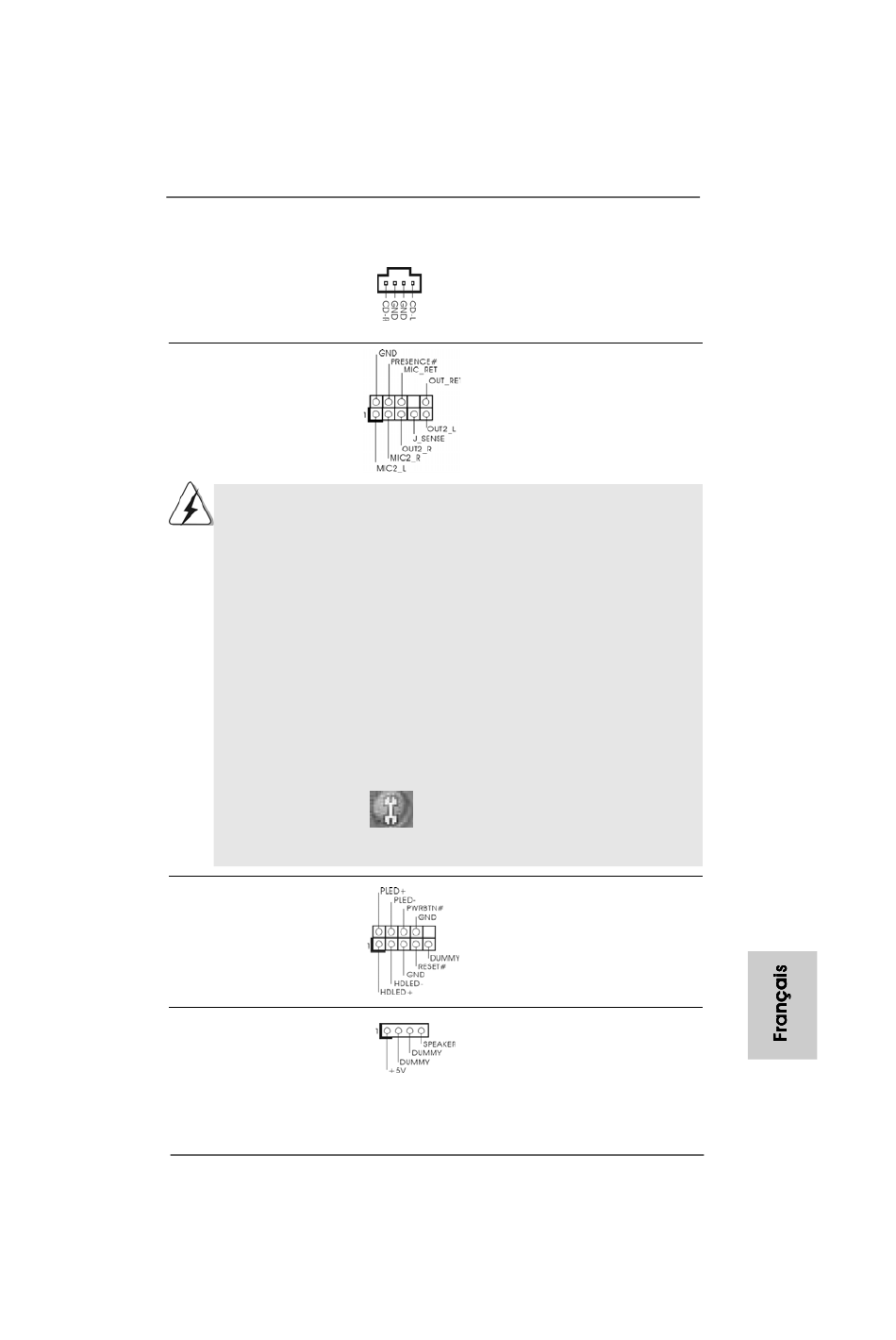

Connecteurs audio internes
(CD1 br. 4)
(CD1: voir p.2 fig. 27)
Connecteur audio panneau
avant
(HD_AUDIO1 br. 9)
(voir p.2 fig. 26)
1. L'audio à haute définition (HDA) prend en charge la détection de fiche, mais
le fil de panneau sur le châssis doit prendre en charge le HDA pour
fonctionner correctement. Veuillez suivre les instructions dans notre manuel
et le manuel de châssis afin installer votre système.
2. Si vous utilisez le panneau audio AC'97, installez-le sur l'adaptateur audio du
panneau avant conformément à la procédure ci-dessous :
A. Connectez Mic_IN (MIC) à MIC2_L.
B. Connectez Audio_R (RIN) à OUT2_R et Audio_L (LIN) à OUT2_L.
C. MIC_RET et OUT_RET sont réservés au panneau audio HD. Vous n'avez
pas besoin de les connecter pour le panneau audio AC'97.
D. Entrer dans l'utilitaire de configuration du BIOS. Saisir les Paramètres
avancés puis sélectionner Configuration du jeu de puces. Définir l'option
panneau de commande de [Auto] à [Activé].
E. Entrer dans le système Windows. Cliquer sur l'icône sur la barre de
tâches dans le coin inférieur droite pour entrer dans le Gestionnaire audio
Realtek HD. Cliquer sur « E/S audio», sélectionner « Paramètres du
connecteur »
panneau de commande » et sauvegarder les changements en cliquant
sur « OK ».
Connecteur pour panneau
(PANEL1 br. 9)
(voir p.2 fig. 16)
Connecteur du haut-parleur
du châssis
(SPEAKER1 br. 4)
(voir p.2 fig. 14)
ASRock 939NF4G-VSTA Motherboard
Ils vous permettent de gérer des
entrées audio à partir de sources
CD1
stéréo comme un CD-ROM,
DVD-ROM, un tuner TV ou une
carte MPEG.
C'est une interface pour un câble
audio en façade qui permet le
branchement et le contrôle
commodes de périphériques
audio.
, choisir « Désactiver la détection de la prise du
Ce connecteur offre plusieurs
fonctions système en façade.
Veuillez connecter le haut-
parleur de châssis sur ce
connecteur.
