1. High Definition Audio unterstützt Jack Sensing (automatische Erkennung
falsch angeschlossener Geräte), wobei jedoch die Bildschirmverdrahtung am
Gehäuse HDA unterstützen muss, um richtig zu funktionieren. Beachten Sie
bei der Installation im System die Anweisungen in unserem Handbuch und
im Gehäusehandbuch.
2. Wenn Sie die AC'97-Audioleiste verwenden, installieren Sie diese wie
nachstehend beschrieben an der Front-Audioanschlussleiste:
A. Schließen Sie Mic_IN (MIC) an MIC2_L an.
B. Schließen Sie Audio_R (RIN) an OUT2_R und Audio_L (LIN) an OUT2_L
an.
C. MIC_RET und OUT_RET sind nur für den HD-Audioanschluss gedacht.
Diese Anschlüsse müssen nicht an die AC'97-Audioleiste angeschlossen
werden.
D. Rufen Sie das BIOS-Setup-Dienstprogramm auf. Wechseln Sie zu
Erweiterte Einstellungen und wählen Sie Chipset-Konfiguration. Setzen Sie
die Option Frontleistenkontrolle von [Automatisch] auf [Aktiviert].
E. Rufen Sie das Windows-System auf. Klicken Sie auf das Symbol in der
Taskleiste unten rechts, um den Realtek HD Audio-Manager aufzurufen.
Klicken Sie auf "Audio-E/A", wählen Sie die "Anschlusseinstellungen"
und speichern Sie die Änderung durch Klicken auf "OK".

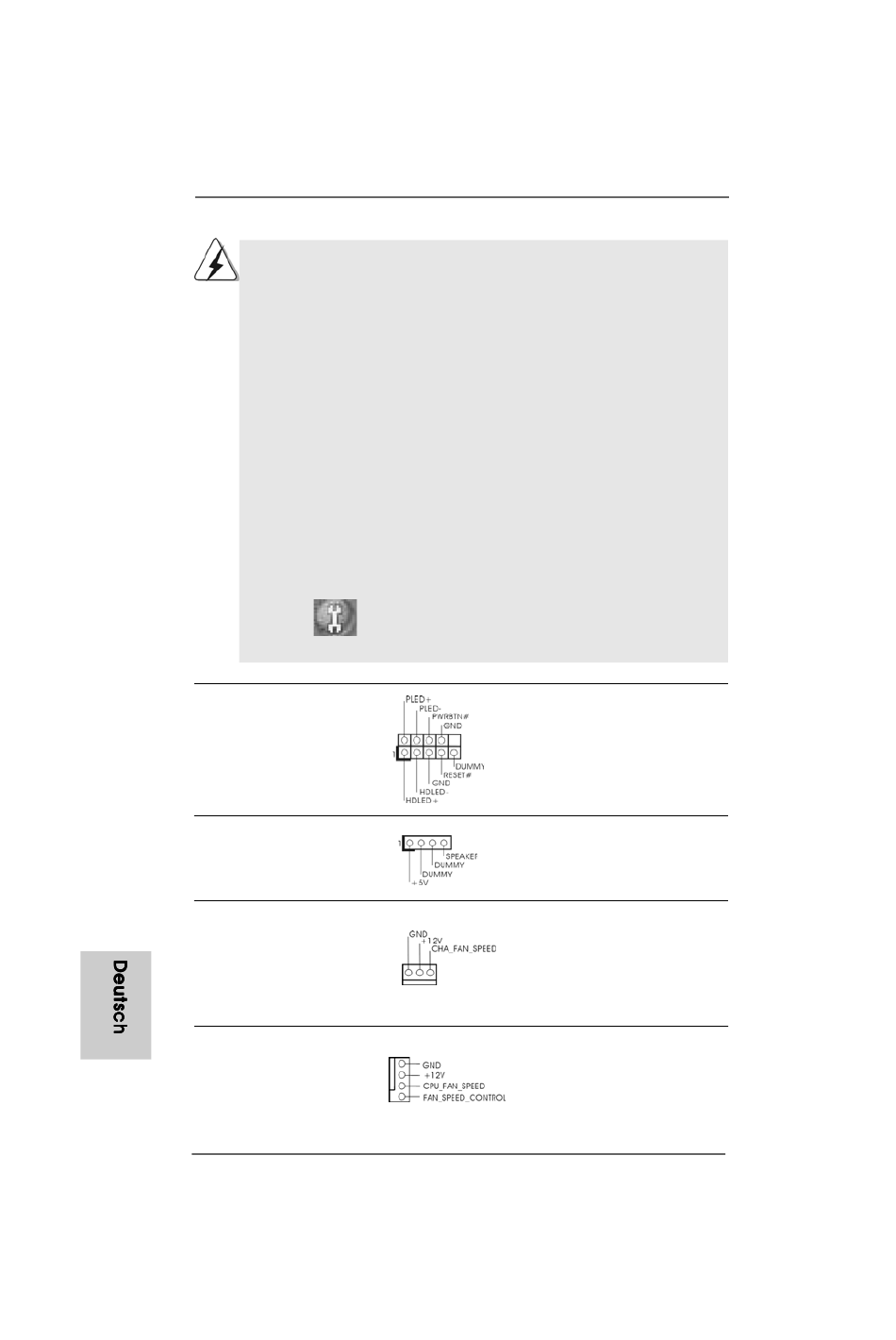

System Panel Anschluss
(9-Pin PANEL1)
(siehe S.2, Punkt 16)
Gehäuselautsprecher-Header
(4-pin SPEAKER1)
(siehe S.2, Punkt 14)
Gehäuse-Lüfteranschluss
(3-pin CHA_FAN1)
(siehe S.2, Punkt 15)
CPU-Lüfteranschluss
(4-pin CPU_FAN1)
(siehe S.2, Punkt 10)
5 2
5 2
5 2
5 2
5 2
ASRock 939NF4G-VSTA Motherboard
, wählen Sie "Erkennung der Frontleistenbuchse deaktivieren"
Dieser Anschluss ist für die
verschiedenen Funktionen der
Gehäusefront.
Schließen Sie den
Gehäuselautsprecher an
diesen Header an.
Verbinden Sie das
Gehäuselüfterkabel mit diesem
Anschluss und passen Sie den
schwarzen Draht dem
Erdungsstift an.
Verbinden Sie das CPU -
Lüfterkabel mit diesem
Anschluss und passen Sie den
schwarzen Draht dem
Erdungsstift an.
