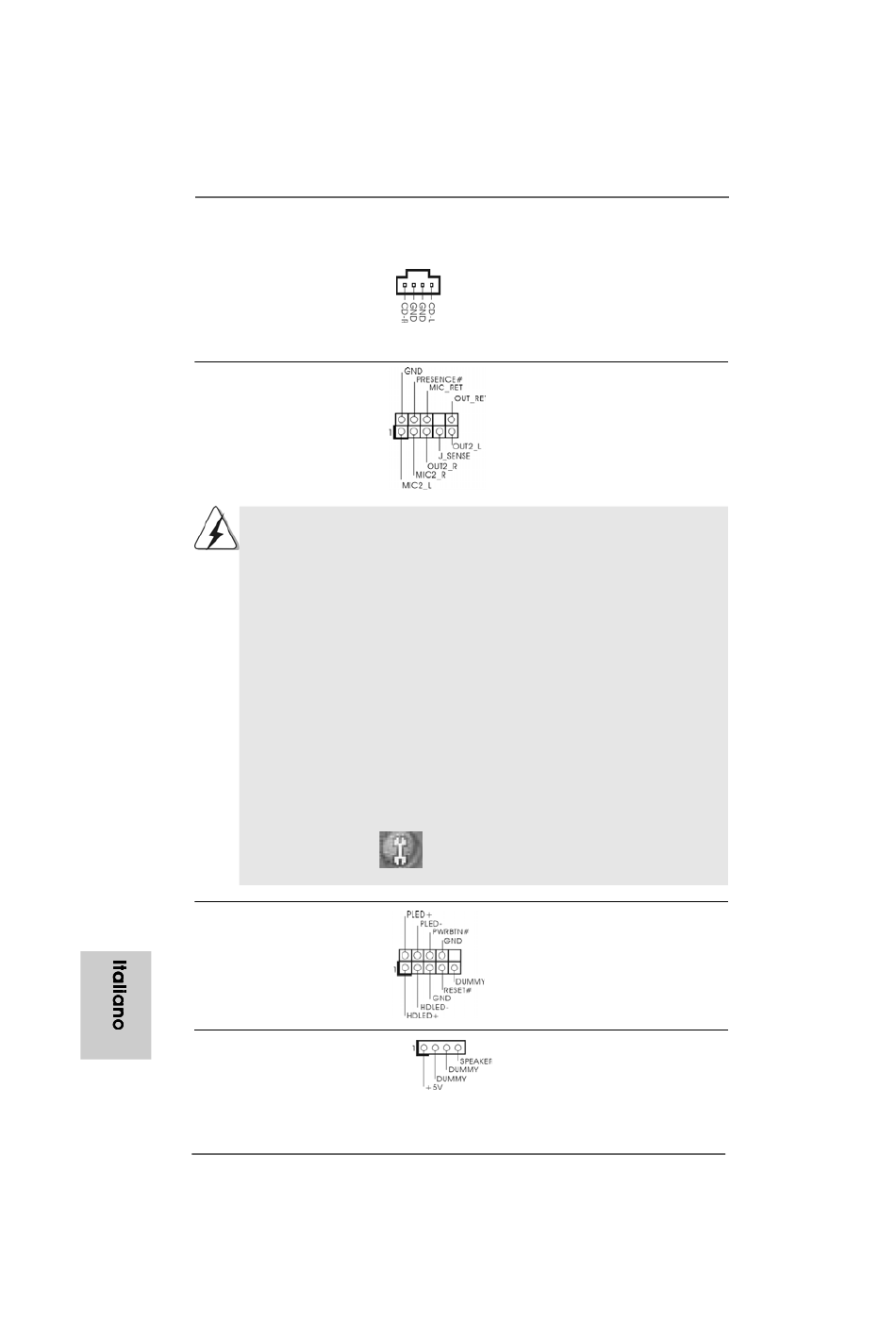

Connettori audio interni
(4-pin CD1)
(CD1: vedi p.2 item 27)
Connettore audio sul
pannello frontale
(9-pin HD_AUDIO1)
(vedi p.2 item 26)
1. La caratteristica HDA (High Definition Audio) supporta il rilevamento dei
connettori, però il pannello dei cavi sul telaio deve supportare la funzione
HDA (High Definition Audio) per far sì che questa operi in modo corretto.
Attenersi alle istruzioni del nostro manuale e del manuale del telaio per
installare il sistema.
2. Se si utilizza un pannello audio AC'97, installarlo nell'intestazione audio del
pannello anteriore, come indicato di seguito:
A. Collegare Mic_IN (MIC) a MIC2_L.
B. Collegare Audio_R (RIN) a OUT2_R e Audio_L (LIN) ad OUT2_L.
C. MIC_RET e OUT_RET sono solo per il pannello audio HD. Non è
necessario collegarli per il pannello audio AC'97.
D. Entrare nel programma di impostazione BIOS. Entrare su Impostazioni
avanzate, quindi selezionare Configurazione chipset. Impostare l'opzione
Comando pannello anteriore da [Auto] a [Attivato].
E. Entrare nel sistema di Windows. Fare clic sull'icona situata nell'angolo
inferiore destro della barra delle applicazioni per entrare su Realtek HD
Audio Manager. Fare clic su "Audio I/O", selezionare "Impostazioni
connettore"
anteriore" e salvare la modifica facendo clic su "OK".
Connettore del panello
frontale
(9-pin PANEL1)
(vedi p.2 item 16)
Collettore casse telaio
(4-pin SPEAKER1)
(vedi p.2 item 14)
9 0 9 0 9 0
9 0 9 0
ASRock 939NF4G-VSTA Motherboard
Permettono di ricevere input
stereo audio da fonti di
CD1
suono come CD-ROM, DVD -
ROM,TV tuner, o schede
MPEG.
È un'interfaccia per il cavo del
pannello audio. Che consente
connessione facile e controllo
dei dispositivi audio.
, scegliere "Disattiva rilevazione presa pannello
Questo connettore accoglie
diverse funzioni del pannello
frontale.
Collegare le casse del telaio a
questo collettore.
