Western Digital

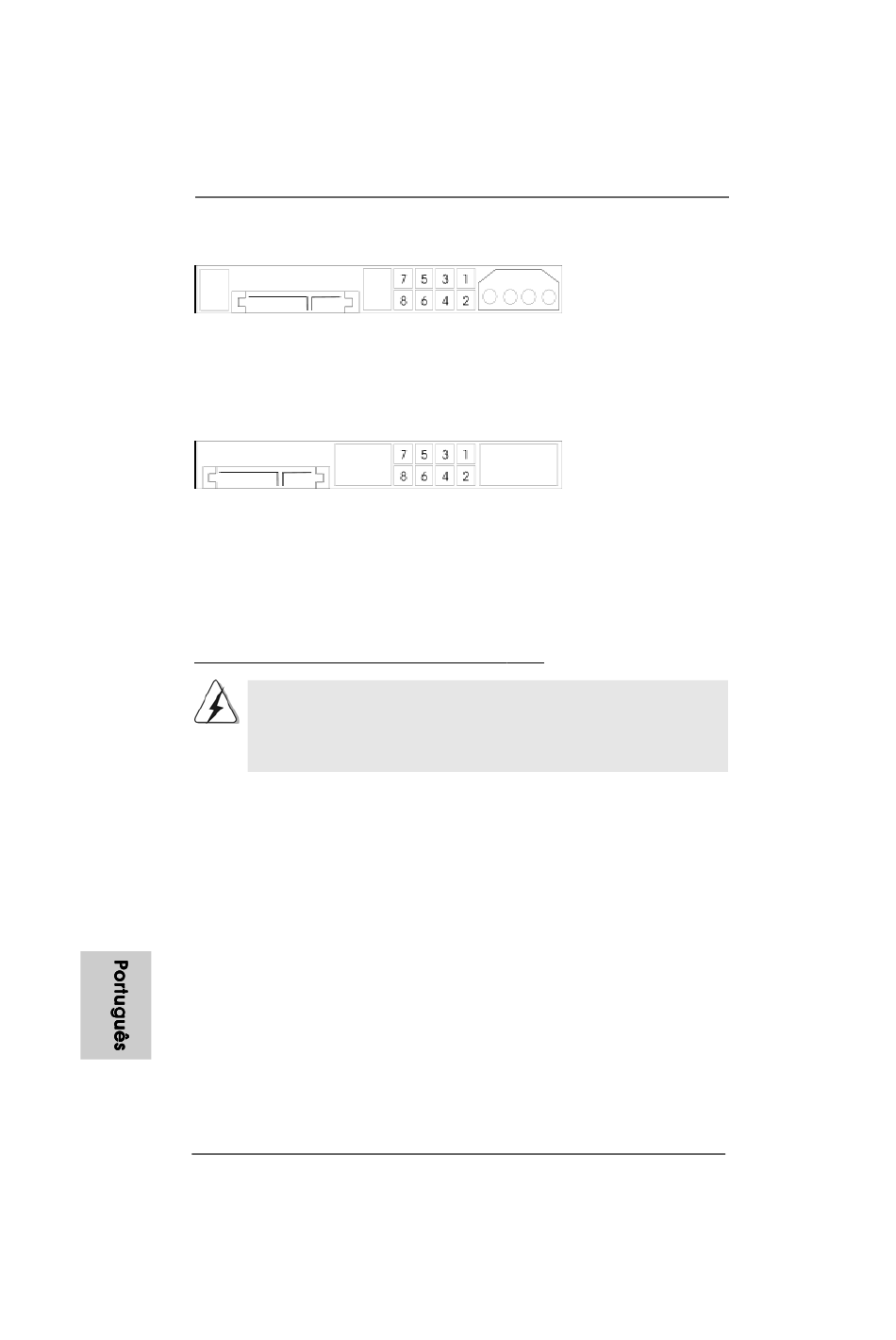

Se houver curto-circuito entre o pino 5 e o pino 6, o SATA 1.5GB/s será
desactivado. Por outro lado, se quiser activar o SATAII 3.0GB, por favor retire os
jumpers do pino 5 e do pino 6.
SAMSUNG
Se houver curto-circuito entre o pino 3 e o pino 4, o SATA 1.5GB/s será
desactivado. Por outro lado, se quiser activar o SATAII 3.0GB, por favor retire os
jumpers do pino 3 e do pino 4.
HITACHI
Use por favor a Feature Tool, uma ferramenta que arranca com DOS, para alterar
várias funções ATA. Por favor visite o sítio Web da HITACHI para mais detalhes:
http://www.hitachigst.com/hdd/support/download.htm
Os exemplos acima destinam-se apenas a consulta. Para diferentes discos
duros SATAII ou diferentes vendedores, os métodos de definição dos pinos
jumper poderão não ser os mesmos. Por favor visite o sítio Web do vendedor
para actualizações.
2.8 2.8 Instalação de discos rígidos A Instalação de discos rígidos A Instalação de discos rígidos AT T T T T A Serial (SA
2.8 2.8 Instalação de discos rígidos A 2.8 Instalação de discos rígidos A
Serial (SA Serial (SA Serial (SAT T T T T AII) Serial (SA Serial (SA AII) AII) AII) AII)
Esta placa-principal suporta discos rígidos SATA (Serial ATA ) / ATAII Serial
(SATAII) e as funções RAID (incluindo RAID0, RAID1, e JBOB). Esta secção
explica-lhe como instalar os discos rígidos SATA / SATAII.
1 º passo: Instale o disco rígido SATA / SATAII no compartimento de acionadores
no gabinete.
2 º passo: Conecte o cabo de alimentação SATA / SATAII ao respectivo disco
rígido.
º
3 passo: Conecte uma extremidade do cabo de dados SATA ao conector SATAII
da placa-mãe.
4 º passo: Conecte a outra extremidade do cabo de dados SATA ao disco rígido
SATA / SATAII.
