Ausgang
Signalausgang

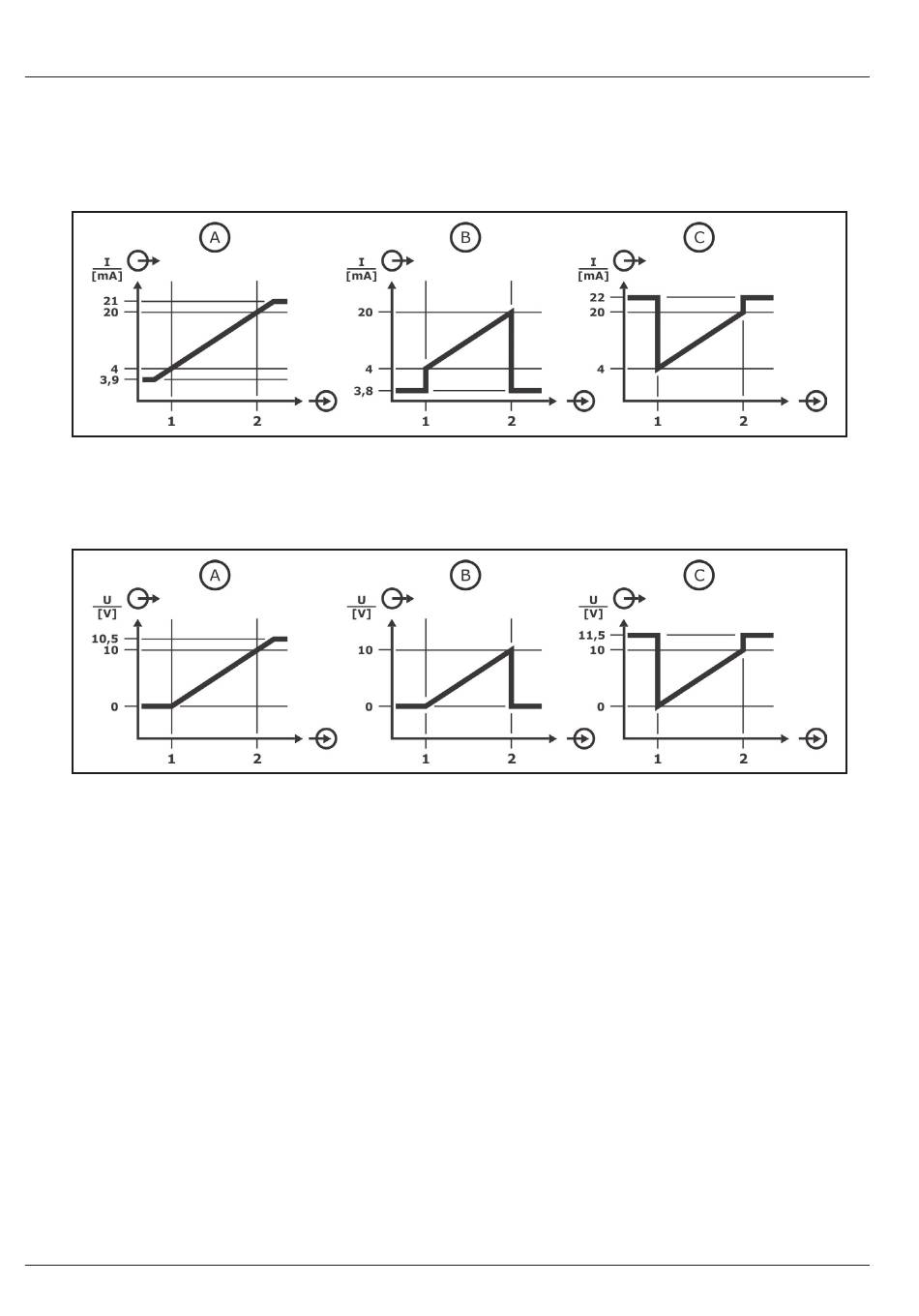

Fehler Signal
Definiert das analoge Ausgangssignal bzgl. Arbeitsbereich und falls Störungen registriert werden.
Ausführung 4-20mA
•
A - Aus >> 3.9-21mA
B - 3.8mA
C - 22mA
Ausführung 0-10V
•
A - Aus >> 0-10.5V
B – 0V
C – 11,25V
Signal invertieren
Invertiert, abhängig von der Ausführung, das analoge Ausgangssignal.
4-20mA >> 20-4mA
•
0-10V >> 10-0V
•
Simulation
Auf dem Signalausgang wird ohne Berücksichtigung des aktuellen Messwertes ein analoges Signal
ausgegeben.
Der Eingabebereich ist beschränkt, abhängig von der eingestellten Betriebsart.
3.800 – 22.00mA (4-20mA)
•
0 – 11.25V (0-10V)
•
