Vaillant icoVIT VT303250 Montageanleitung Seite 33

8
5

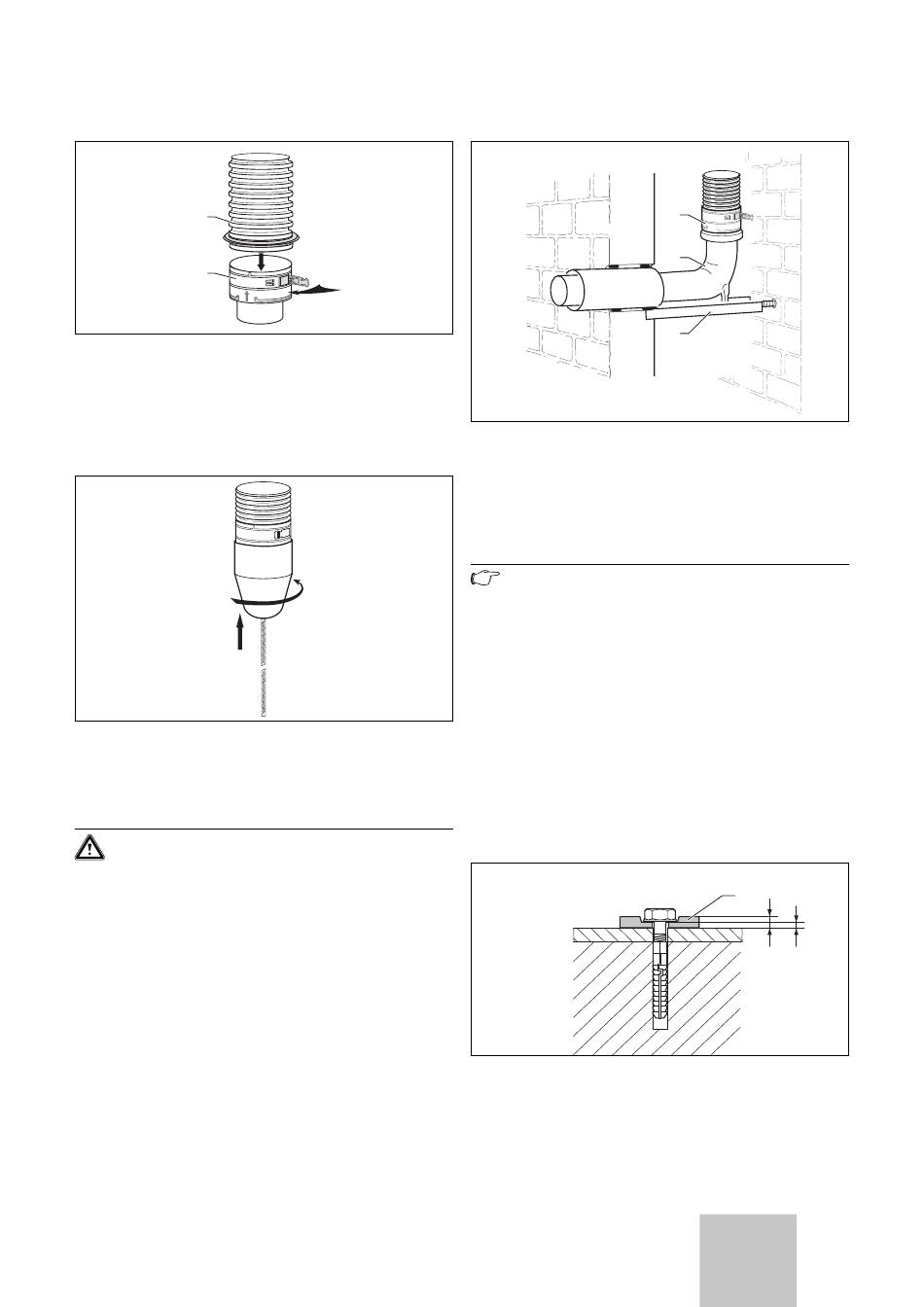

Abb. 4.30 Einsteckelement mit flexibler Abgasleitung
• Schieben Sie das untere Ende der Abgasleitung (8) bis
zum Anschlag in das Einsteckelement (5) und befesti-
gen Sie es mit den Klick-Verschlüssen.
• Montieren Sie die Abstandshalter (9, siehe Abb. 4.28)
im Abstand von maximal 2 m an der Abgasleitung.
2.
1.
Abb. 4.31 Montagehilfe befestigen
• Befestigen Sie die Montagehilfe am Einsteckelement.
Versuchen Sie keinesfalls, die flexible Abgasleitung
ohne die Montagehilfe durch den Schacht zu ziehen!
Achtung!
Durch scharfe Kanten im Schacht kann die
Abgasleitung beschädigt werden! Führen Sie
deshalb die Abgasleitung mit zwei Personen wie
folgt durch den Schacht:
• Führen Sie die Abgasleitung von oben in den Schacht
ein, das Seil der Montagehilfe voran. Eine Person muss
an der Mündung des Schachtes dafür sorgen, dass die
Abgasleitung stets mittig geführt wird, um mechani-
sche Beschädigungen zu vermeiden. Die zweite Person
nimmt das Seil der Montagehilfe vom Aufstellraum
des Geräts aus entgegen und zieht die Abgasleitung
mit der Montagehilfe durch den Schacht.
• Wenn die flexible Abgasleitung ganz in den Schacht
eingeführt ist, demontieren Sie die Montagehilfe.
Montageanleitung Luft-/Abgasführung icoVIT 0020016001_03
Abb. 4.32 Konzentrischer Anschluss an die flexible
Abgasleitung
• Setzen Sie die Auflageschiene (6) mit dem Stützbogen
(7) in den Schacht ein.
• Stecken Sie das Einsteckelement (5) am unteren Ende
der Abgasleitung in den Stützbogen (7).
Hinweis!
Verwenden Sie nur das Anschlussset Vaillant
Art.-Nr. 303 250 mit Abgasrohren aus
Kunststoff.
• Montieren Sie den konzentrischen Anschluss, (siehe
auch Abb. 4.18 oder 4.19).
• Schieben Sie das Montagekreuz (4) über die Abgas-
leitung (8), auf die Schachtwange (siehe Abb. 4.28).
• Schieben Sie den Anschlussring (3) über die Abgas-
leitung (8) und fixieren Sie ihn mit den Klick-Ver-
schlüssen über dem Montagekreuz (4). Die
Abgasleitung hängt im Montagekreuz.
• Dichten Sie den Mündungsrand (12) mit Silikon ab.
• Befestigen Sie den Fuß des Schachtaufsatzes (2) mit
vier Schrauben.
Abb. 4.33 Befestigung mit flexiblen Unterlegscheiben
Montage 4
5
7
6
1
h h/2
DE, AT, 31
CH , BE
DE DE
