4.9.4 30°-Bögen (Außenwand) mit Versatz montie-
ren
A

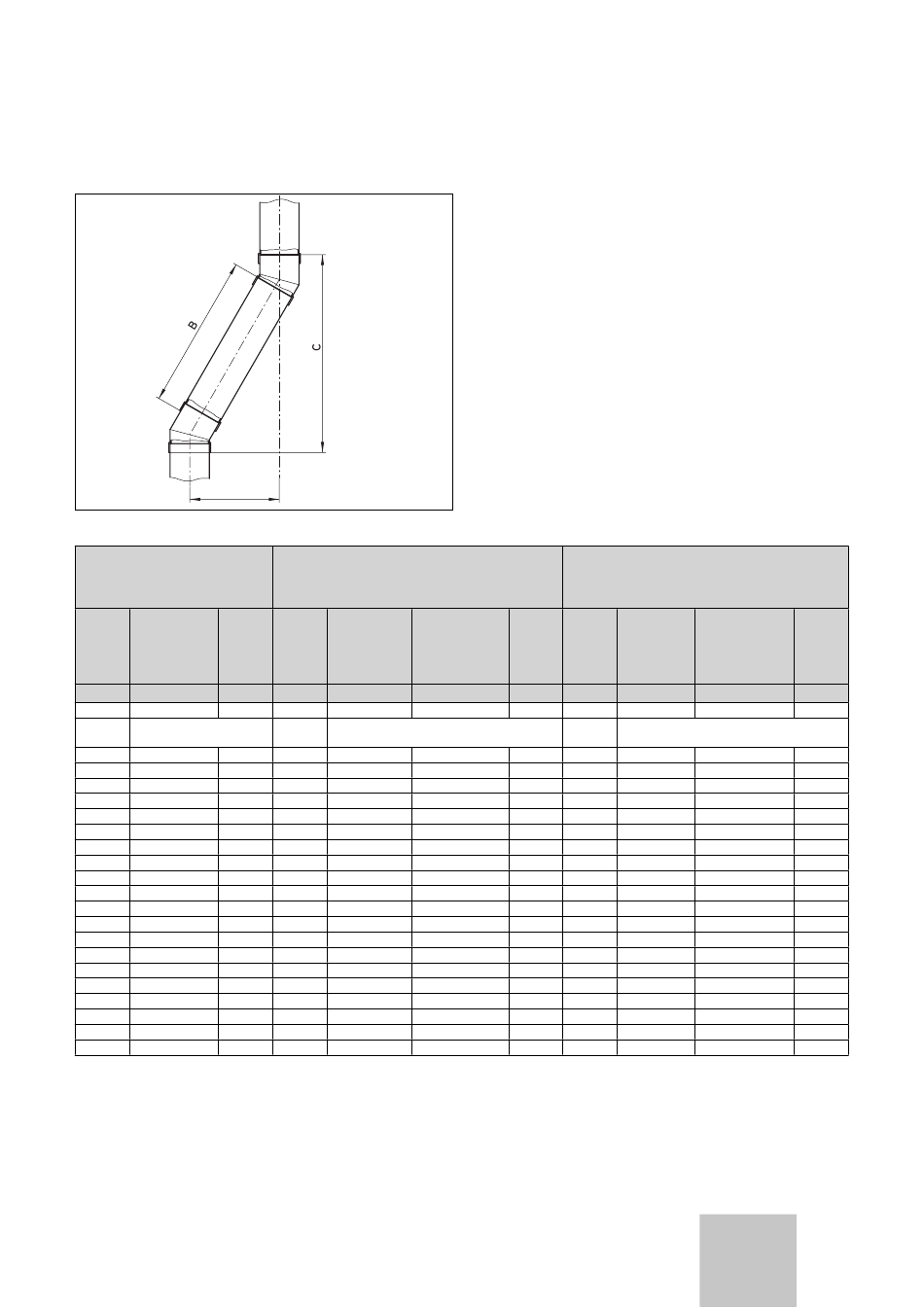

Abb. 4.67 Montage 30°-Bögen mit Versatz
Mit kürzbarer Verlängerung
Art.-Nr. 0020042755
Versatz Länge des Höhe
[in mm] Außenrohres [in mm]
der kürzbaren
Verlängerung
[in mm]
A B C
53 0 228
54
nicht möglich
bis 109
110 114 327
120 134 344
130 154 361
140 174 378
150 194 396
160 214 413
170 234 430
180 254 448
190 274 465
200 294 482
210 314 500
220 334 517
230 354 534
240 374 552
250 394 569
260 414 586
270 434 604
280 454 621
290 474 638
300 494 656
Tab. 4.3 Versatzmaße 30°-Bögen mit Versatz
Montageanleitung Luft-/Abgasführung icoVIT 0020016001_03
Mit Verlängerung 0,5 m
Art.-Nr. 0020042753 und
kürzbarer Verlängerung
Art.-Nr. 0020042755
Versatz Gesamt- Länge des
[in mm] Länge der Außenrohres
Außenrohre der kürzbaren
[in mm] Verlängerung
[in mm]
A B
298 490 0
299
nicht möglich
bis 339
340 574 114
350 594 134
360 614 154
370 634 174
380 654 194
390 674 214
400 694 234
410 714 254
420 734 274
430 754 294
440 774 314
450 794 334
460 814 354
470 834 374
480 854 394
490 874 414
500 894 434
510 914 454
520 934 474
530 954 494
Legende
A Versatz
B Länge des Luftrohres
C Höhe
Beispiel (mit kürzbarer Verlängerung Art.-Nr.
0020042755):
Sie messen den Versatz mit 300 mm aus. Mit diesem
Wert können Sie aus der unten stehenden Tabelle die
Länge des Außenrohres der kürzbaren Verlängerung (=
494 mm) sowie die Höhe (= 656 mm ) bestimmen.
Mit Verlängerung 1,0 m
Art.-Nr. 0020042754 und
kürzbarer Verlängerung
Art.-Nr. 0020042755
Höhe Versatz Gesamt-
[in mm] [in mm] Länge der
Außenrohre
[in mm]
C A B
652 548 990
549
nicht möglich
bis 589
725 590 1074
742 600 1094
759 610 1114
777 620 1134
794 630 1154
811 640 1174
829 650 1194
846 660 1214
863 670 1234
881 680 1254
898 690 1274
915 700 1294
933 710 1314
950 720 1334
967 730 1354
985 740 1374
1002 750 1394
1019 760 1414
1037 770 1434
1054 780 1454
Montage 4
Länge des Höhe
Außenrohres [in mm]
der kürzbaren
Verlängerung
[in mm]
C
0 1085
114 1158
134 1175
154 1192
174 1210
194 1227
214 1244
234 1262
254 1279
274 1296
294 1314
314 1331
334 1348
354 1366
374 1383
394 1400
414 1418
434 1435
454 1452
474 1470
494 1487
