Ingenico iCT220 Installationsanleitung Seite 2

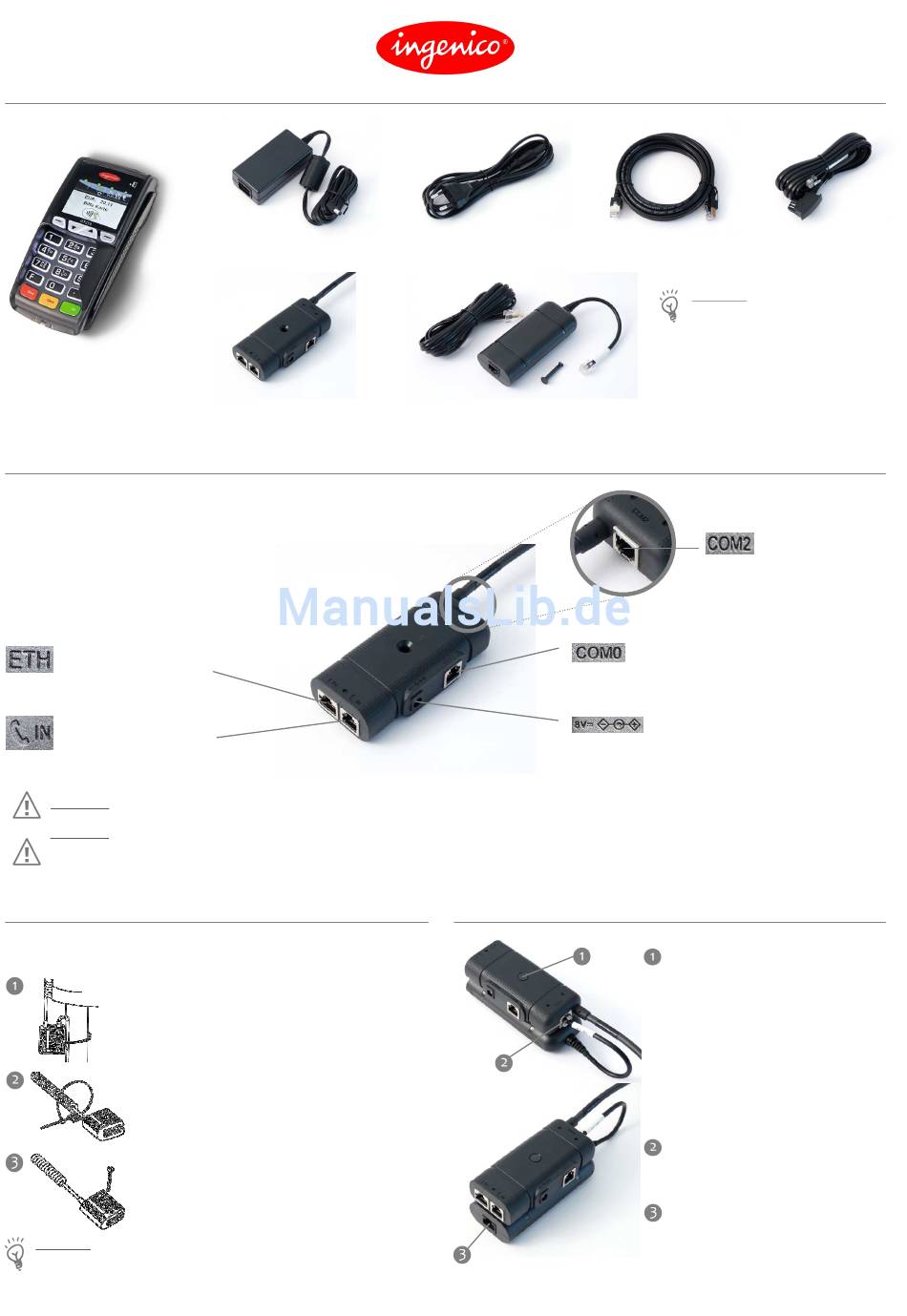

Lieferumfang
iCT220/iCT250
(Abbildung entspricht iCT250)
Anschluss und Installation
Der Anschluss der Strom- und Kommunikations-
kabel erfolgt ausschließlich über die bereits
vormontierte Anschlussbox (siehe Abbildung).
Das Führen mehrerer Kabel auf den Kassentisch
enfällt somit.
Anschluss des mit-
gelieferten Ethernet-
Kabels zur
Anschluss des mit-
gelieferten TAE-
Kabels
Achtung: Der Netzanschluss darf erst nach Abschluss aller Installationsarbeiten Hergestellt werden.
Achtung: Wird das Terminal an einem analogen Telefonanschluss betrieben, ist ausschließlich das im Lieferumfang enthaltene
Originalkabel zu verwenden! Unter Verwendung eines Standardkabels beim Betrieb des Terminals an einer TAE-Mehrgerätedose
ist die Funktionalität von parallel zum Terminal angeschlossenen Geräten nicht gewährleistet.
Installation der Anschlussbox
Die Anschlussbox kann auf unterschiedliche Arten fixiert werden.
Sehen Sie hier einige Beispiele.
Befestigung der Anschlussbox mithilfe des
mitgelieferten
einem Tischbein.
Befestigung der Anschlussbox mithilfe des
mitgelieferten Befestigungsbandes und
des selbsklebenden Plättchens an einer
glatten und sauberen Fläche.
Befestigung der Anschlussbox mit einer
Senkkopfschraube (nicht im Lieferumfang
enrthalten).
Hinweis: Befestigen Sie die Anschlussbox an einem Ort, an
dem sie für Servicezwecke zugänglich ist.
Copyright © 2010 Ingenico
Netzteil
Anschlussbox
(ab Werk vormontiert)
Befestigungsbandes
20100802_IB_iCT_DIV2237.doc
Netzkabel
ISDN-KIT bestehend aus ISDN Modem,
ISDN-Kabel und Verbindungsclip
(optional erhältlich)
Anschluss des optionalen ISDN-Modems
an
TAE-Kabel
Ethernet-Kabel
Hinweis: Bewahren Sie den
Originalkarton bitte auf, da
dieser immer
Transport des Terminals
benutzt werden sollte.
Anschluss des
optionalen
ISDN-Modems
Anschluss einer elektronischen
Kasse (Kassenkabel ist separat
erhältlich)
Anschluss des mitgelieferten
230V-Netzteils
Mithilfe des Verbindungsclips
aus dem ISDN-KIT wird das
ISDN-Modem an der Anschluss-
box befestigt. Stecken Sie den
Clip dafür durch die Anschluss-
box und drücken Sie diesen in
die dafür vorgesehene, durch
einen Kreis auf dem Label
gekennzeichnete Öffnung am
Modem.
Verbinden Sie den Stecker des
ISDN-Modems mit der COM2
Schnittstelle der Anschlussbox.
Verbinden Sie das dem ISDN-KIT
beiliegende ISDN-Kabel mit dem
ISDN-Modem und Ihrem ISDN-
für den
2 / 4
