5 Gerätebeschreibung
5.4 Außengerät
Das Außengerät führt die aus dem Raum absorbierte
Wärme nach außen ab, wenn sich das Gerät im
Kühlmodus befindet und holt die in den Raum gebrachte
Wärme von draußen, wenn sich das Gerät im
Wärmepumpenmodus befindet.
Die Abmessungen und das Gewicht des Außengerätes
werden in der Abb. 5.6 und der Tabelle 5.5 dargestellt,
abhängig vom Modell (Modelltyp ist aus dem Typenschild
ersichtlich).
Die Abmessungen werden in mm angegeben.

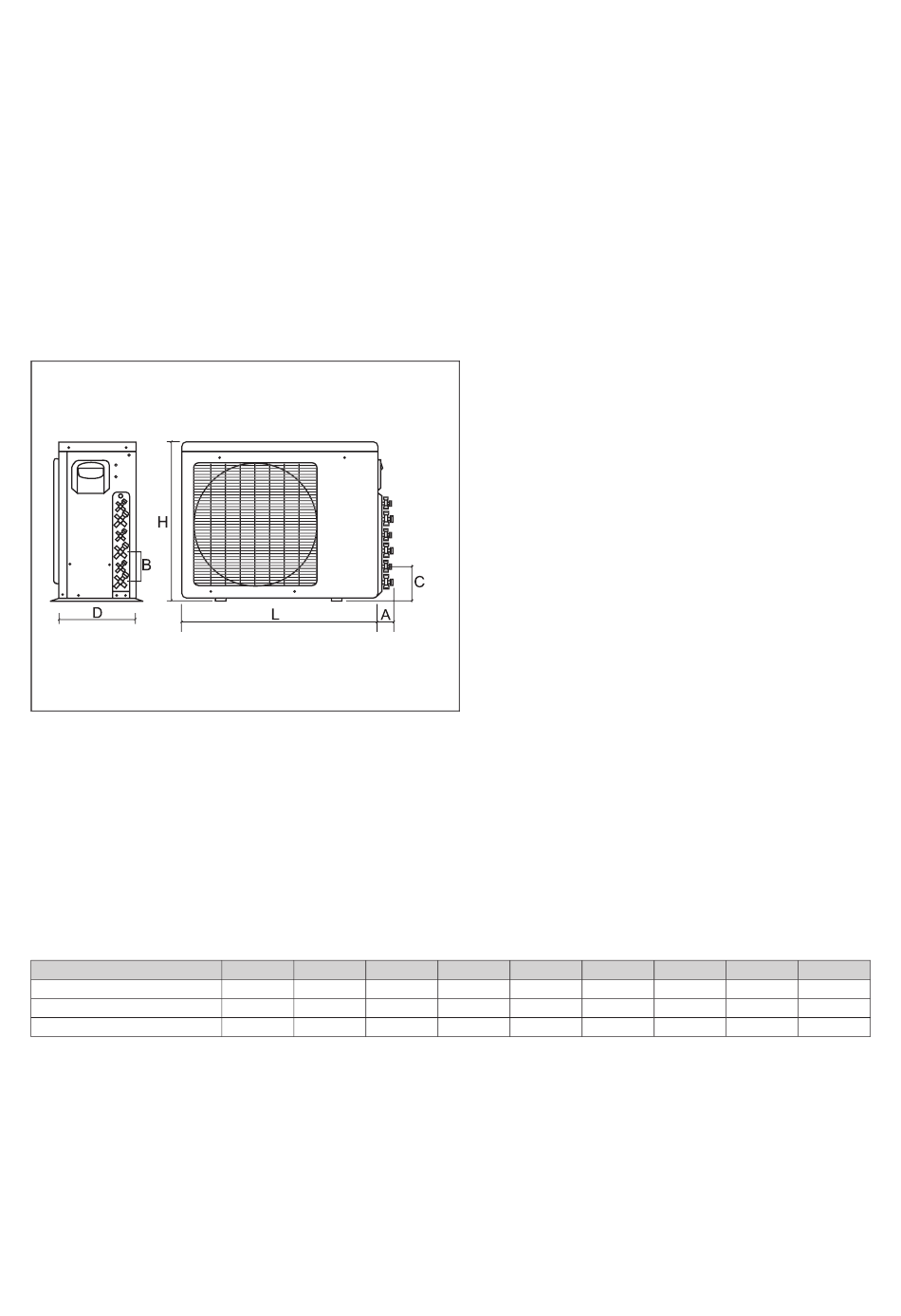

Abb. 5.6 Abmessungen des Außengerätes.
Legende
L Tiefe des Gehäuses
H Gesamthöhe
D Breite des Gehäuses
I Abstand der Befestigungsöffnungen
J Abstand der Befestigungshalterungen
1 Lufteintritt
2 Luftaustritt
MODELL
VA 6-060 MXNHO
VA 6-085 MXNHO
VA 6-105 MXNHO
Tabelle 5.5 Abmessungen und Gewicht des Innengerätes.
6
A B C
54 51 147
45,8 58,2 158,4
45,8 58,2 158,4
D H I
680 928 319,5
830 1068 380
830 1068 380
Installations-und Wartungsanleitung Multi Split-Gerät, wandhängend
J L Kg
583 288 54
580 340 74
580 340 75
