Bauanleitung 122.256
Wackeltier
6
J
Q
Q

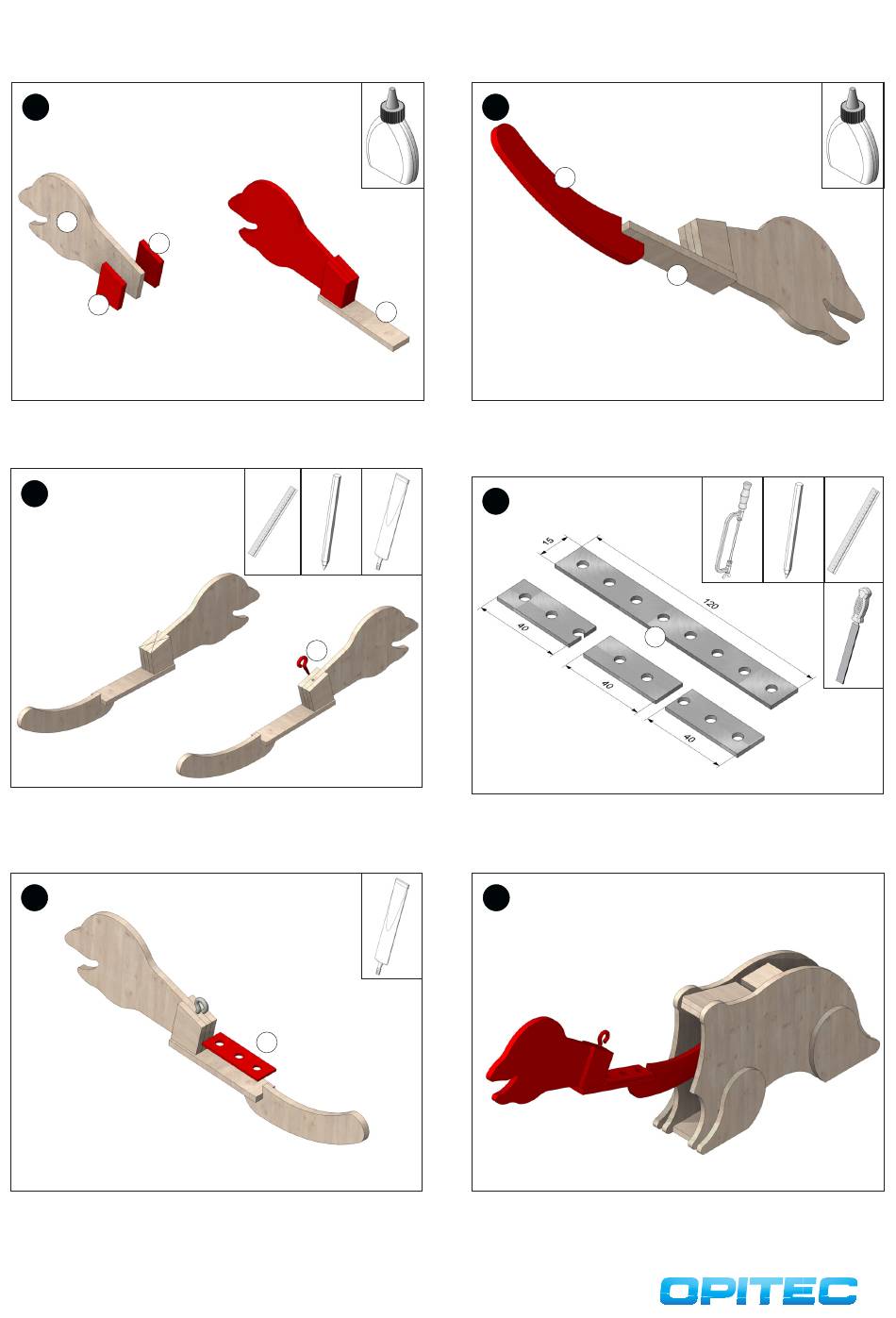

Die Holzteile (Q) für die Verstärkung des Kopfes beidseitig am Teil
(J) bündig zur Unter- und Hinterkante aufleimen. Anschließend den
fertigen Kopf bündig zur Vorderkante auf Teil (C) aufleimen.
8
Die Position für den Schraubhaken (2) durch Diagonalen auf der
Oberseite der Kopfverstärkung markieren. Mit einem ø2mm-Bohrer
vorbohren, um ein Einreißen des Holzes zu verhindern. Anschließend
den Schraubhaken eindrehen.
10
Um das Gleichgewicht des Kopfes im Korpus herzustellen, reicht bei
genauer Sägearbeit ein Gewicht aus. Dieses wie abgebildet mit Alles-
kleber aufkleben. Sollte dies nicht der Fall sein, wird nach vorheriger
Prüfung ein zweites Gewicht aufgeklebt.
8
C
2
5
7
K
Den Schwanz (K) wie abgebildet ausgemittelt an der Unterkante des
Teils (C) festleimen. Leim gut trocknen lassen.
9
Den Lochblechstreifen (5) wie abgebildet in 3 gleiche Stücke (je 40mm)
teilen. Sägeschnitte entgraten.
11
Den fertigen Kopf im Korpus einhängen.
C
5
